Real Cable
®
HDMI Switch
1 input / 2 outputs
®
Booster & SafeLock
System
Sélecteur HDMI
1 entrée - 2 sorties
®
Booster et système SafeLock
HDS-12
Operating Manual / Manuel d'utilisation
Version 1.2
1/12

Publicité

Table des Matières
loading

Manuels Connexes pour Real Cable HDS-12

Sommaire des Matières pour Real Cable HDS-12

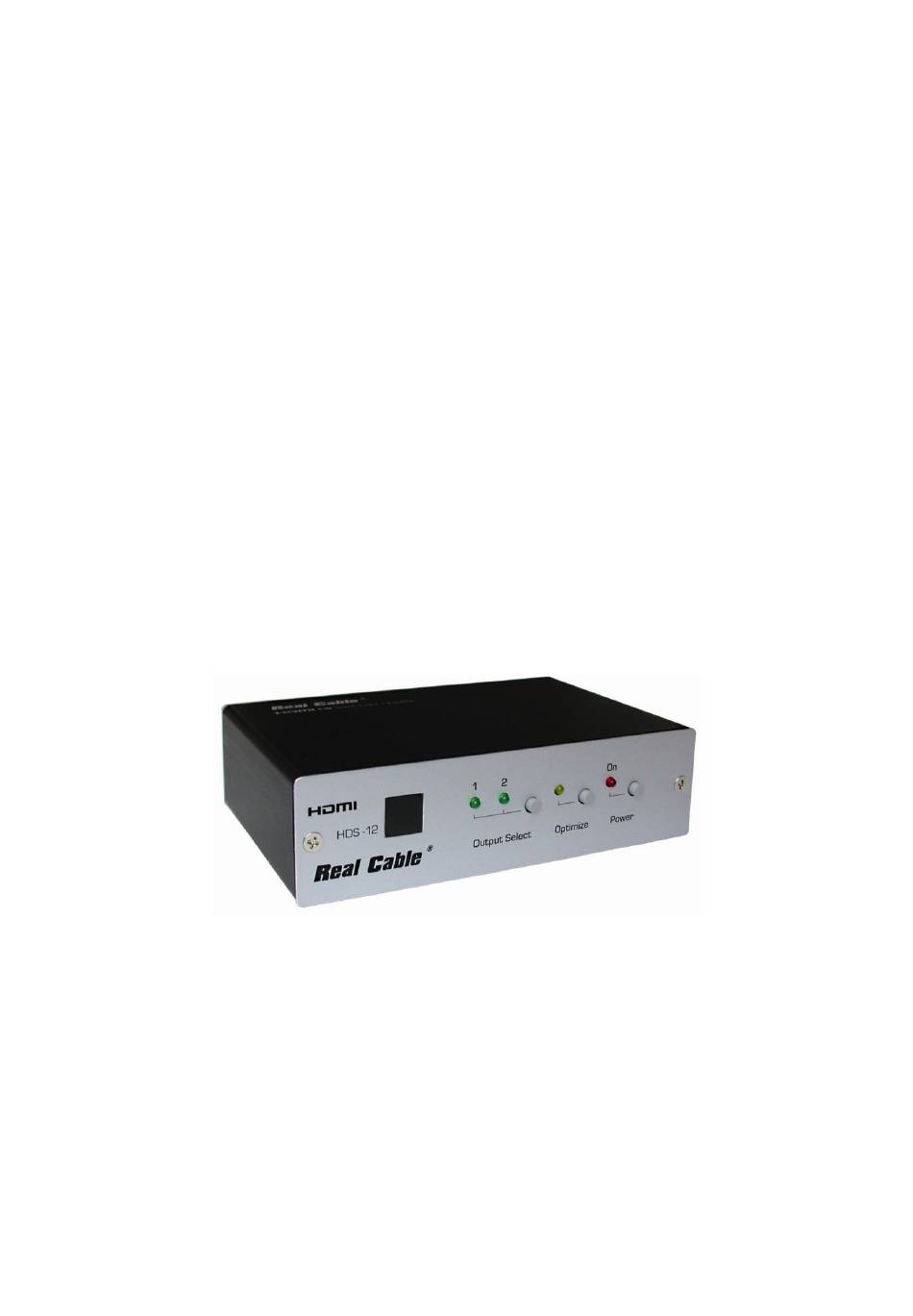

  • Page 1 Real Cable ® HDMI Switch 1 input / 2 outputs ® Booster & SafeLock System Sélecteur HDMI 1 entrée - 2 sorties ® Booster et système SafeLock HDS-12 Operating Manual / Manuel d’utilisation Version 1.2 1/12...
  • Page 2 Real Cable ® 2/12...
  • Page 3 HDMI display is achieved by pressing a simple button on the unit or on the remote control. The typical use of the HDS-12 is as a complement of an existing multi-input switch with only one output, such as on an A/V receiver. You can send your HD program to either a videoprojector or a HDTV depending on your desire.
  • Page 4 Real Cable ® 3. Installation 3.1. Recommendations Switch off all devices (source, screen) before installing. Connect the power supply only after HDMI connections are fully achieved. Respect the indicated connections : o Source (Blu-ray player, HDTV receiver, etc.) on “Input”.

  • Page 5: Front Panel

    Real Cable ® 4. Operation 4.1. Front Panel 1. Remote control sensor. 2. Output select – Indicators : press the “Select” button sequentially to switch to your desired output display. The LED will illuminate to indicate which Output display is selected.

  • Page 6: Remote Control

    Start-up : it is recommended to switch-on the HDS-12 before the other devices for optimal operation. Set-up of the devices : the high performance switching of your HDS-12 allows the source to auto setup with respect to the display, through the HDMI connection. Depending on the devices connected, this auto setup may take some time and when you select a source you may have to wait a few seconds before having a picture on the screen.
  • Page 7 Real Cable ® 7/12...
  • Page 8 L’utilisation typique du HDS-12 est en tant que complément d’un sélecteur de sources existant avec une seule sortie HDMI, comme sur un amplificateur audio/vidéo. Vous pouvez envoyer vos films HD soit vers un projecteur, soit vers votre écran plat selon votre envie.

  • Page 9: Recommandations

    Real Cable ® 3. Installation 3.1. Recommandations Eteindre tous les appareils (sources, écrans) avant toute installation. Ne brancher l’alimentation qu’après avoir connecter les entrées/sorties HDMI. Respecter le sens de branchement: o Source (lecteur Blu-ray, récepteur HD, etc.) sur l’entrée « Input »...

  • Page 10: Face Avant

    4. Indicateur de fonctionnement : la LED « ON » s’illumine dès que l’alimentation est branchée, elle s’éteint lorsque le HDS-12 est arrêté à l’aide de la télécommande ou le bouton de face avant. Au premier démarrage, la sortie 1 est sélectionnée par défaut, ensuite, la dernière entrée sélectionnée est mémorisée.

  • Page 11: Télécommande

    4. Type de pile : 3 V CR2025 Lithium. 5. Recommandations en cas de problèmes Démarrage : pour un fonctionnement optimal, il est recommandé d’allumer votre HDS-12 avant les autres appareils connectés. Configuration des appareils : la commutation haute performance de votre HDS-12 permet l’auto-configuration de la source par rapport à...
  • Page 12 Real Cable ® Real Cable ® www.real-cable.com Z.A. La Géode – 20, rue des 4 vents – 91690 Guillerval – FRANCE Tel : +33 1 60 80 95 77 – Fax : +33 1 69 58 83 69 – infos@real-cable.com...
