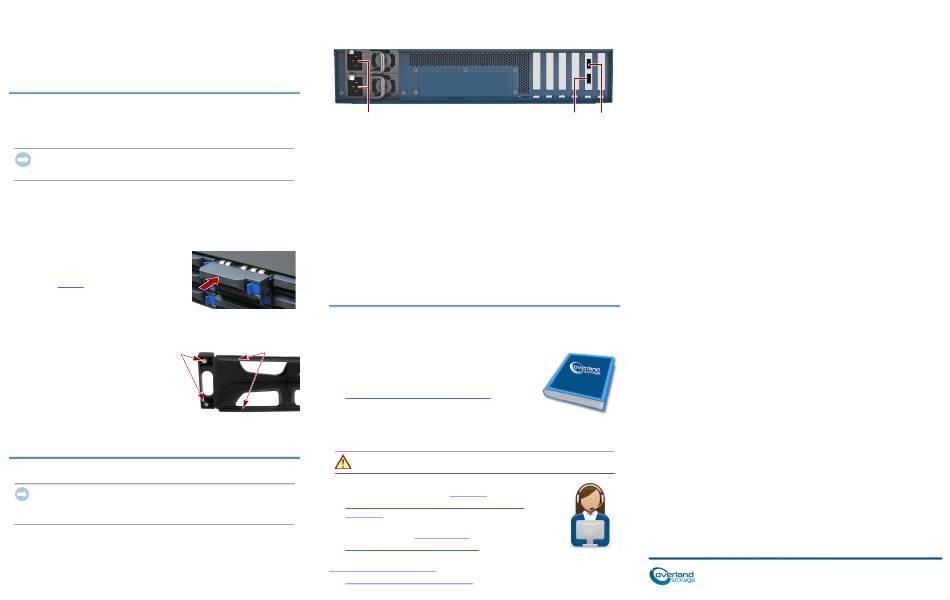

4. Pour un rack à trous ronds :
a. Faites glisser le serveur une fois en arrière et en avant pour poser les rails.
b. Poussez le serveur pour le mettre en place et serrez les quatre vis du rail arrière.
c. En tirant l'unité de quelques centimètres, serrez les quatre vis du rail avant.
d. Poussez complètement le serveur dans le rack.
5. Fixez le serveur au rack à l'aide des vis imperdables.
Étape 3
L'unité n'est livrée qu'avec des boîtiers de disque vides (les disques sont vendus à part).
Il est possible d'installer jusqu'à douze disques durs avec des boîtiers vides remplissant
les emplacements disponibles.
IMPORTANT : Afin d'assurer une bonne ventilation et un bon refroidissement, chaque
emplacement de la baie doit être occupé soit par un disque dur, soit par un boîtier vide.
Ne laissez jamais un emplacement vide.
Installation des disques durs
REMARQUE : Ne retirez jamais les disques de leur boîtier, sous peine d'annuler la garantie.
Une fois le SnapExpansion dans le rack, procédez comme suit pour installer les disques :
1. Retirez les boîtiers vides de tous les emplacements destinés à accueillir des disques.
2. Positionnez le disque dur en face de la
baie
appropriée et faites-le glisser jusqu'à ce que
vous le loquet s'enclenche (clic audible).
3. Répétez
l'Étape 2
pour chacun des autres
disques durs à installer.
4. Vérifiez que les emplacements restants
comportent bien des boîtiers vides.
Fixation de la façade
1. Positionnez la façade, en alignant les
Aimants
languettes du haut et du bas sur les
bords internes de l'avant du châssis.
2. Faites glisser la façade vers l'unité
jusqu'à ce que les aimants adhèrent
à la surface.
3. Vérifiez que la façade est correctement
alignée et que toutes les diodes sont
bien visibles sur le côté droit, en ligne
avec le trou sur la collerette de la façade.
Étape 4
IMPORTANT : Pour qu'on puisse lui rattacher des unités SnapExpansion, l'unité centrale
SnapServer DOIT IMPÉRATIVEMENT tourner sous GOS 7.2 ou supérieur. Consultez votre
guide d'utilisation pour connaître la version de GOS utilisée sur l'unité centrale et pour savoir
comment la mettre à niveau si nécessaire.
–4–
Branchement des câbles
Tout le câblage, les branchements d'alimentation et le refroidissement sont situés sur
le panneau arrière.
Alimentation CA
1. ÉTEIGNEZ le système (l'unité centrale DX Series et ses unités d'extension).
2. Connectez au port arrière supérieur (IN) le câble SAS qui est livré avec le
SnapExpansion.
DX Series, soit à un SnapExpansion déjà installé (en amont).
Dans le dernier cas, sur le SnapExpansion en amont, connectez le câble au port
arrière inférieur (OUT). Dans le cas d'une appliance DX1, la carte SAS PCIe en
option doit être installée.
3. Connectez les deux cordons d'alimentation aux prises de courant alternatif sur
l'unité.
4. Branchez les cordons d'alimentation sur un onduleur ou sur une source
d'alimentation correctement mise à la terre.
REMARQUE : L'unité centrale DX Series contrôle l'alimentation de toutes les unités
SnapExpansion qui lui sont connectées. Avant d'ALLUMER l'unité centrale, assurez-vous que
toutes les unités d'extension sont bien connectées et branchées sur le secteur. Le bouton
d'alimentation de l'unité SnapExpansion n'est qu'une option manuelle.
Étape 5
Guides d'utilisation
Languettes
Pour des explications détaillées sur la configuration de votre
SnapExpansion, reportez-vous au Administrator's Guide for
GuardianOS du SnapServer ou aux GuardianOS Release Notes.
Ces documents sont disponibles en ligne sur :
http://docs.overlandstorage.com/snapserver
La page Web propose également des versions traduites du
présent Guide de mise en route rapide.
(Vue interne)
Garantie et assistance technique
AVERTISSEMENT : Cet appareil comporte plusieurs cordons d'alimentation.
Débranchez TOUS les cordons d'alimentation avant d'intervenir sur l'appareil.
Pour des informations générales sur l'assistance technique et la
garantie, consultez notre page Web
http://www.overlandstorage.com/company/contact-us/
index.aspx.
Pour savoir comment contacter le support technique d'Overland,
allez sur notre page Web
http://docs.overlandstorage.com/support
Pour rechercher d'autres informations de maintenance, visitez notre
Expert Knowledge Base System
http://support.overlandstorage.com/kb
Port SAS
(OUT)
Connectez l
soit à l
unité centrale
'autre extrémité
'
Contact Us
(Nous contacter) :
Contact Support
(Contacter le support) :
:
–5–
Port SAS
(IN)
http://support.overlandstorage.com
Vous pouvez trouver une assistance technique supplémentaire via Internet à la
Overland Storage
ou en contactant Overland Storage à l'aide des informations qui se trouvent sur la
page
Contact Us
(Nous contacter) de notre site Web.
OD11006
page Web du support
06/2012
©2011-12 Overland Storage, Inc.
