Lancer la corrélation
Corrélation
automatique

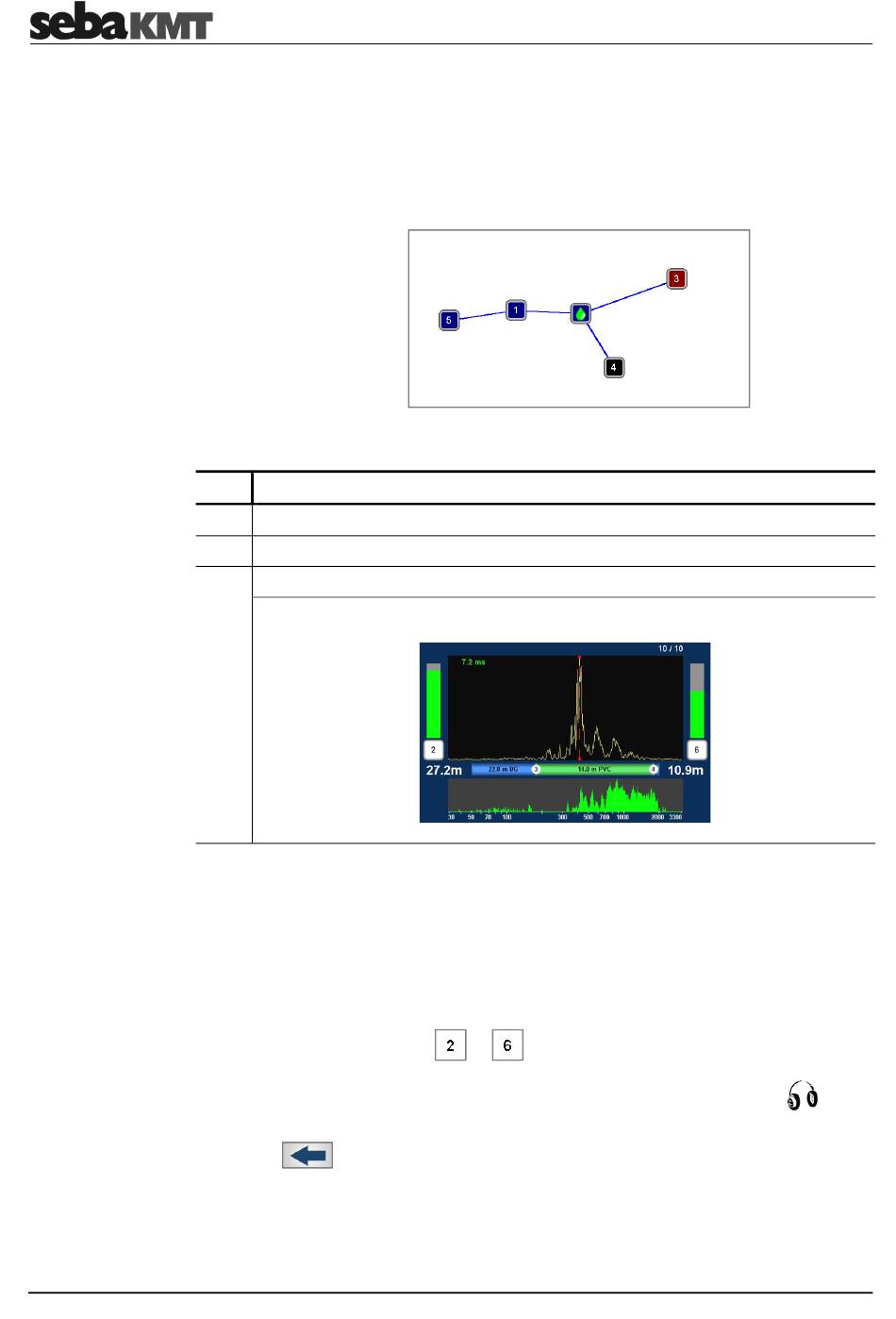

La corrélation de la portion entre les capteurs 3 à 4 indique le symbole de
goutte exactement au niveau du capteur 2.
Il se peut que la fuite se situe précisément au niveau du capteur 2 ou
qu'elle soit à proximité du capteur 2, tout en restant cependant en dehors
de la portion corrélée.
Pour appeler la corrélation entre deux capteurs, procédez comme suit :
Étape Description
1
Sélectionnez le premier capteur (début de la portion devant être corrélée).
2
Sélectionnez le deuxième capteur (fin de la portion devant être corrélée).
3
Sélectionnez la touche Corrélation.
Résultat : le menu Corrélation s'ouvre. La corrélation s'affiche.
Utilisez les différents outils d'analyse.
Si vous cliquez sur la courbe de corrélation affichée, le menu Analyse de corrélation
•
s'ouvre avec les outils correspondants.
Si vous cliquez sur la courbe de cohérence affichée, le
•
menu Analyse de fréquence s'ouvre avec les outils correspondants.
Si vous appuyez sur les boutons symbolisant les capteurs au niveau des deux
•
points de mesure (par ex.
écouter le bruit de fuite enregistré s'ouvre.
Raccordez pour cela le casque fourni au corrélateur via la prise 12 V DC/
La touche
vous permet de toujours revenir au menu précédent.
La touche Corrélation automatique vous permet de passer directement de la carte au
menu Mesure vitesse/Corrélation automatique.
et
), le menu Audio via lequel vous pouvez
100
Fonction « Carte »
.
