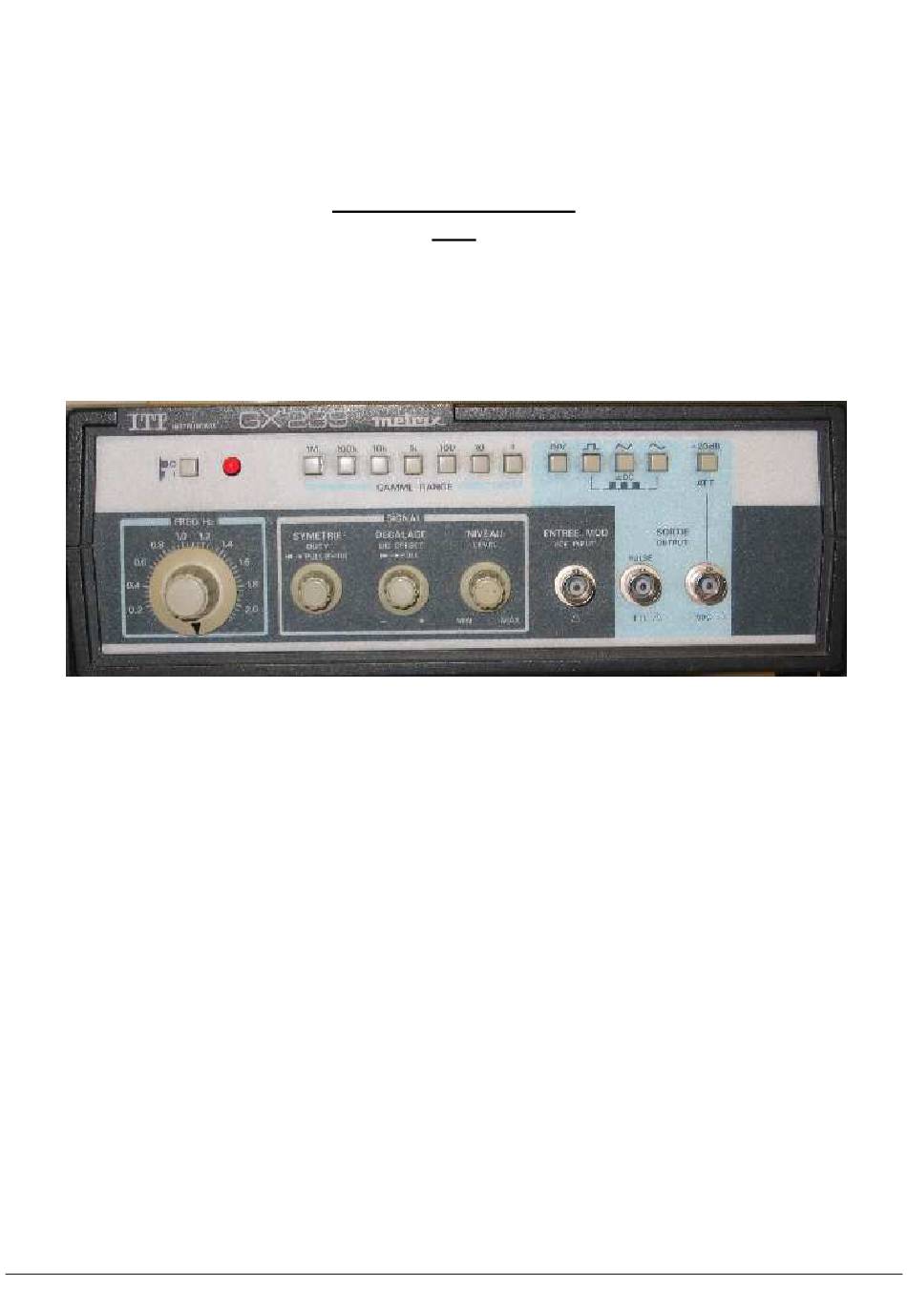

- Page 1 Notice d’utilisation du Frédéric ROGER http://www.margo.ssi.free.fr...

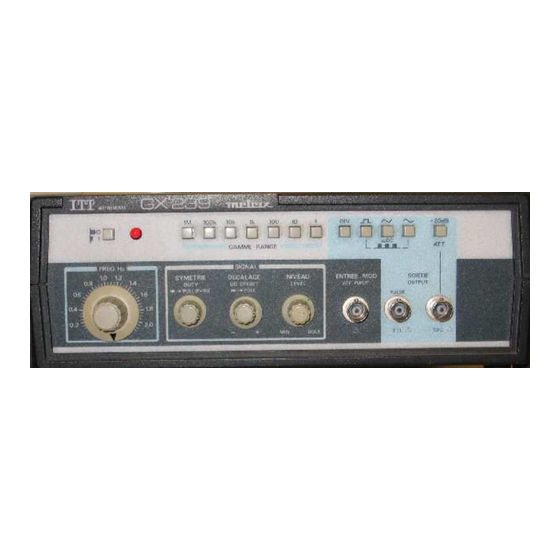

- Page 2 Le GBF (Générateur Basses Fréquences) permet de générer des signaux : • sinusoïdaux • rectangulaires • triangulaires de fréquence, amplitude, tension de décalage et rapport cyclique variables Description 1/ Sélection de la fréquence Ces boutons permettent de sélectionner la gamme de fréquence. 2/ Sélection du type de signal Ces boutons permettent de choisir la forme du signal, de l’inverser par rapport à...
- Page 3 Mise en marche Appuyer sur le bouton marche/arrêt en façade. Veiller à ce que les boutons « Décalage » et « Symétrie » soient enfoncés, qu’un seul bouton de la gamme de fréquence soit enfoncé, que les boutons INV et -20db ne soient pas enfoncés et qu’un signal soit sélectionné. Utilisation de la sortie TTL Vous brancher le câble BNC sur la sortie TTL et vous réglez la fréquence désirée.
- Page 4 ème exemple Signal rectangulaire, calibre 2 V/carreau, 20 us/carreau. Réglage : Appuyer sur le bouton Vérifier que le bouton « décalage » soit bien enfoncé. Tourner le bouton « niveau » jusqu’à obtenir une amplitude crête à crête de 12 volts. Période du signal 60us, soit une fréquence de 16,6kHz.
