Ligne de coupe (Fig. 7)
L'espace sur la tige de coupe indique la ligne de
coupe. La largeur de la fente correspond à la lar-
geur de coupe. Assurez-vous que la ligne de
coupe sur la pièce est alignée avec l'espace.
•
Pré-graissage : Graissez la ligne de
coupe de la pièce pour augmenter l'effi-
cacité et améliorer la durabilité de l'ap-
pareil. Ceci est particulièrement impor-
tant lorsqu'une pièce en aluminium doit
être coupée.
•

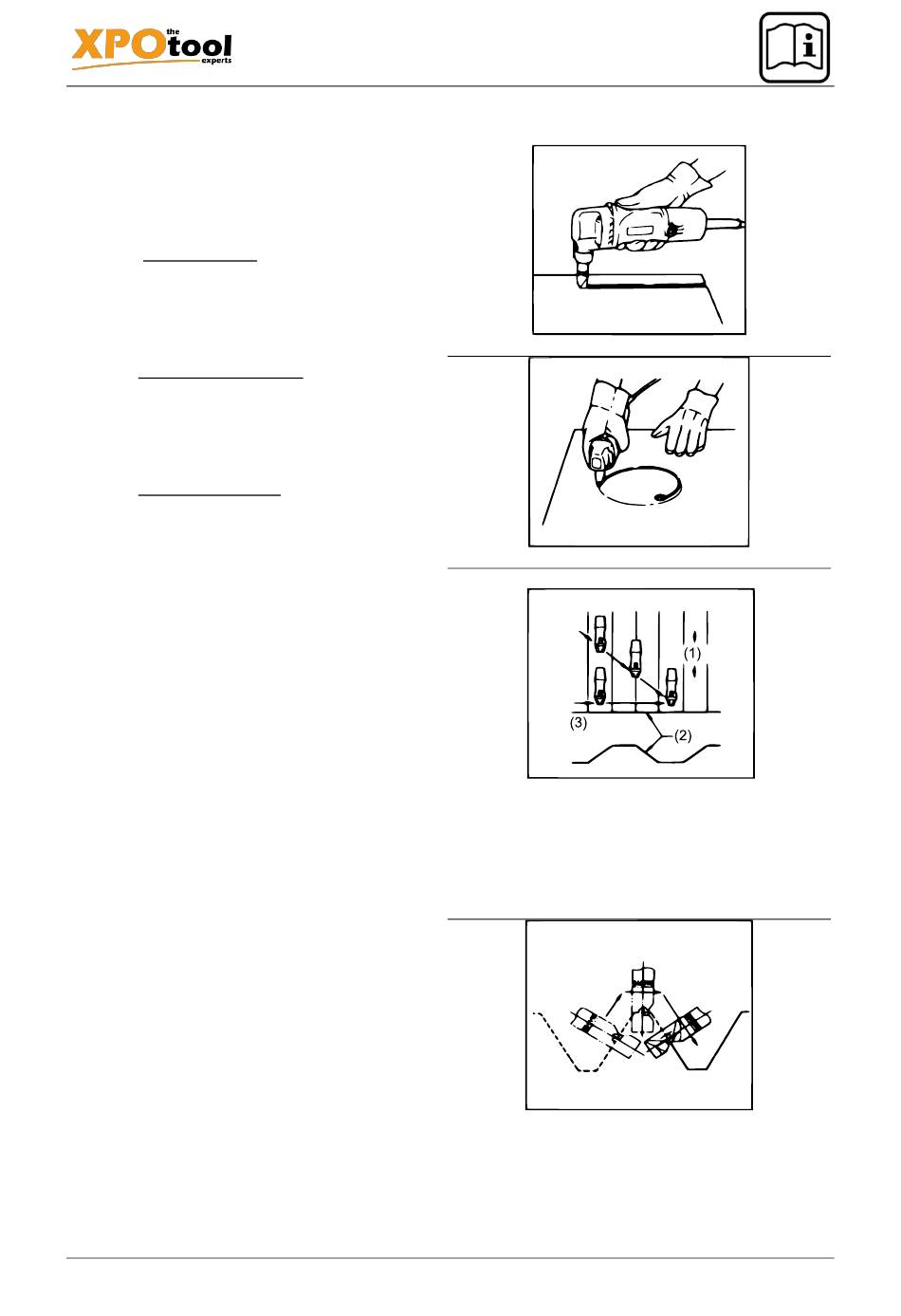

Poinçonnage (Fig. 8) : Tenez fermement
l'outil électrique afin de positionner la
matrice de coupe à angle droit (90°) par
rapport à la pièce à couper et poussez
doucement la machine dans le sens de
la coupe.
•
Découpes (Fig. 9) : Vous réalisez les dé-
coupes en perforant d'abord un trou rond
d'un diamètre supérieur à 21 mm, dans
lequel la tête de coupe est insérée.
Découpe de tôles ondulées ou trapézoïdales
Lors de la découpe de tôles ondulées ou trapé-
zoïdales, assurez-vous que la matrice est dans
le sens de la découpe ; vous devez également
vérifier au préalable si vous allez couper en angle
ou en angle droit. Lors du poinçonnage dans le
sens de maintien, l'outil doit être parallèle au
sens de l'arbre. Assurez-vous que la matrice
tourne à angle droit (90°) par rapport à la pièce à
couper (Fig. 10 et 11).
Maintenance et entretien quotidien
Attention :
Assurez-vous toujours que l'appareil
est éteint et débranché du secteur avant de ten-
ter toute inspection ou maintenance.
•
L'outil et ses ouvertures de ventilation
doivent être maintenus propres. Net-
toyez régulièrement les ouvertures de
ventilation de l'outil et chaque fois que
les ouvertures de ventilation commen-
cent à se bloquer.
•
Vérifiez régulièrement toutes les vis et
resserrez-les si nécessaire.
•
Vérifiez l'isolation du câble pour détec-
ter d'éventuelles ruptures et arrêtez im-
médiatement le fonctionnement en cas
de rupture.
https://www.XPOtool.com
The Tool Experts
Vue verticale
j
Vue latérale
(1) Couper en diagonale par rapport à la surface
(2) Tôle ondulée/trapézoïdale
(3) Couper à angle droit par rapport à la surface
Vue latérale – La pointe de poinçonnage doit
être à angle droit (90°) par rapport à la surface
de la pièce à couper.
Article 61138
Figure 8
Figure 9
ondulée.
ondulée.
Figure 10
Figure 11
04
Page 8
2022-1
