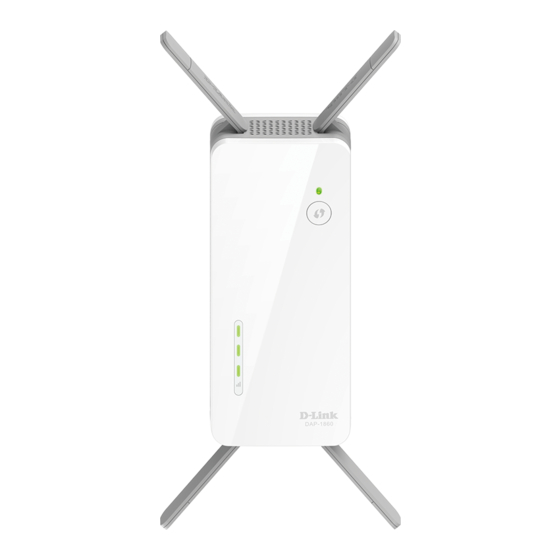

DAP-1860
AC2600
Wi-Fi Range Extender
Quick Install Guide

Publicité

Table des Matières
loading

Manuels Connexes pour D-Link DAP-1860

Sommaire des Matières pour D-Link DAP-1860

  • Page 1 DAP-1860 AC2600 Wi-Fi Range Extender Quick Install Guide...

  • Page 3: Package Contents

    • If your wireless router or access point does not support WPS, follow the steps under Configure the DAP-1860 Using a Web Browser to connect to the DAP-1860 and run the Setup Wizard. If you are not sure how to enable WPS on your wireless router, please refer to your router’s user manual.

  • Page 4: Product Overview

    The device is ready but not connected to an uplink Amber Blinking router. Status LED Indicates that the DAP-1860 is securely connected Solid to your wireless router or access point. Green The WPS button has been pushed and the device is Blinking processing a connection.
  • Page 5 Connect to Your Router Using WPS Find an available outlet near your wireless router. Plug in the DAP-1860 and wait until the Status LED is blinking amber. DAP-1320 Press the WPS (Wi-Fi Protected Setup) button on your wireless router. Within one minute, press the WPS button on the DAP-1860.
  • Page 6 When the Status LED turns solid green, this indicates that the DAP-1860 is securely connected to your wireless router or access point. You can now unplug and move the DAP-1860 to a location between your wireless router and the area that you need wireless coverage.
  • Page 7 • 2.4GHz (Your Router’s SSID)-EXT • 5GHz (Your Router’s SSID)-EXT5G The Wi-Fi password for the DAP-1860 will be the same as your router. Repeat step 5 to connect additional Wi-Fi devices to the DAP-1860. Your device is now connected to the DAP-1860 and can connect to your wireless router.
  • Page 8 • Change wireless and network settings • Change the login password Plug the DAP-1860 in an available outlet near your router. You may move it to a more suitable location after configuration. Open the wireless utility on your wireless device or computer. Select the Wi-Fi Network name (from the Wi-Fi Configuration Card) and enter the password.
  • Page 9 Once you connect, the login page will appear. Enter your password and click Log in. By default the password is blank. Note: If this is the first time logging in to the DAP-1860, you will be directed to the Wizard automatically. Skip to step 6.
  • Page 10 If you want to manually select the wireless network you want to extend, click Extend an existing wireless network and go to the next page. If you want to connect the DAP-1860 to a wired network using an Ethernet cable, click Add wireless to your wired network and skip to page 11.
  • Page 11 If you clicked “Extend an existing wireless network” A list of detected wireless networks within range of the DAP-1860 will appear. Click on the network you want to extend. If you want to manually type in the Wi-Fi network name (SSID), click Manual at the bottom.
  • Page 12 If you clicked “Add wireless to your wired network” Connect the DAP-1860 to your network using an Ethernet cable. The wizard will automatically go to step 10 on the next page. If you wish to connect the DAP-1860 later, click Skip.
  • Page 13 Enter a new Wi-Fi network name for the DAP-1860 and enter a new Wi-Fi password. Click Next to continue. Enter an administrator password for the DAP-1860. This is the password you will use to enter the web-based configuration. Click Next to continue.
  • Page 14 If you want to make any changes, click Back. Setup is now complete. Allow about two minutes for the DAP-1860 reboot. Verify that the Status light is green and the signal strength indicators are lit. You can now unplug the DAP-1860 and connect to a different location if needed.
  • Page 15 Note: If you have changed the Wi-Fi Network name, the device you are currently using to connect to the DAP-1860 will drop. You will need to open your wireless utility and connect to the DAP-1860 using the new network name and password.
  • Page 16 Where should I place my DAP-1860 when using it as a range extender? A Range Extender only works as well as the signal it is extending. Therefore, proper placement of your DAP-1860 is important in achieving desired results. Poor Ideal...
  • Page 17 What if I forgot my DAP-1860 password? 1. If you forgot your password or want to reset the DAP-1860 back to the factory default settings, press and hold the reset button on the bottom of the extender using a paper clip and release after a minimum of 10 seconds.

  • Page 18: Gpl Code Statement

    GPL Code Statement This D-Link product includes software code developed by third parties, including software code subject to the GNU General Public License (“GPL”) or GNU Lesser General Public License (“LGPL”). As applicable, the terms of the GPL and LGPL,...

  • Page 20: Technical Support

    February 17, 2016 5018120500 ©2016 D-Link. All rights reserved. D-Link and the D-Link logo are trademarks or registered trademarks of D-Link Corporation or its subsidiaries. All other third-party marks mentioned herein may be trademarks of their respective owners. This publication may not be reproduced,...
  • Page 21 DAP-1860 AC2600 Prolongateur de portée Wi-Fi Guide d’installation rapide...

  • Page 23: Contenu De La Boîte

    Contenu de la boîte Prolongateur de portée Wi-Fi AC2600 DAP-1860 Carte de configuration du Wi-Fi Guide d’installation rapide Communiquez avec votre revendeur s'il manque l'un des éléments ci-dessus. Avant de commencer • Assurez-vous que la zone où vous voulez brancher le prolongateur possède une connexion stable à...

  • Page 24: Présentation Du Produit

    Orange Clignote connecté à un routeur de liaison montante. Voyant d’état Reste Indique que le DAP-1860 est bien connecté à votre routeur ou point d'accès sans fil. allumé Vert Le bouton WPS a été enfoncé et le périphérique Clignote est en train de traiter une connexion.

  • Page 25: Connexion À Votre Routeur À L'aide Du Wps

    Trouvez prise disponible à proximité de votre routeur sans fil. Branchez le DAP-1860 et attendez que le voyant d'état clignote en orange. DAP-1320 Appuyez sur le bouton WPS (Wi-Fi Protected Setup) de votre routeur sans fil. Dans la minute qui suit, appuyez sur le bouton WPS du DAP-1860.
  • Page 26 Lorsque le voyant reste allumé en vert, cela indique que le DAP-1860 est bien connecté à votre routeur ou point d'accès sans fil. Vous pouvez maintenant débrancher le DAP-1860 et le déplacer vers un emplacement entre votre routeur sans fil et la zone où vous avez besoin d'une couverture sans fil.

  • Page 27: Connecter Vos Périphériques Sans Fil

    Le SSID du DAP-1860 sera automatiquement attribué comme suit : • 2,4GHz (Le SSID de votre routeur)-EXT • 5GHz (Le SSID de votre routeur)-EXT5G Le mot de passe Wi-Fi du DAP-1860 sera le même que celui de votre routeur. Répétez l'étape 5 pour connecter d'autres périphériques Wi-Fi au DAP-1860.

  • Page 28: Configuration Du Dap-1860 À L'aide D'un Navigateur Web

    Sélectionnez le nom du réseau Wi-Fi (indiqué sur la carte de configuration du Wi-Fi) et saisissez le mot de passe. Vous pouvez aussi connecter le DAP-1860 à votre routeur ou à votre ordinateur à l'aide d'un câble Ethernet. Wi-Fi Name(SSID) 2.4Ghz:...
  • Page 29 IP basée sur les paramètres DHCP votre routeur/réseau. Vous devez vous connecter à votre routeur et afficher la table DHCP pour voir quelle adresse IP a été attribuée au DAP-1860. L'adresse MAC est imprimée sur l'étiquette du DAP-1330. Une fois que vous vous connectez, la page de connexion s'affiche.
  • Page 30 Extend an existing wireless network (Étendre un réseau sans fil existant), puis passez à la page suivante. Si vous souhaitez connecter le DAP-1860 à un réseau câblé à l'aide d'un câble Ethernet, cliquez sur Add wireless to your wired network (Ajouter une capacité...
  • Page 31 Si vous avez cliqué sur « Extend an existing wireless network » (Étendre un réseau sans fil existant) Une liste de réseaux sans fil détectés dans la portée du DAP-1860 s'affiche. Cliquez sur le réseaau que vous souhaitez prolonger. Si vous voulez saisir manuellement le nom du réseau Wi-Fi (SSID), cliquez sur Manual (Manuel) en bas.

  • Page 32: Si Vous Avez Cliqué Sur " Add Wireless To Your Wired Network " (Ajouter Une Capacité Sans Fil À Votre Réseau Câblé)

    (Ajouter une capacité sans fil à votre réseau câblé) Connectez le DAP-1860 à votre réseau à l'aide d'un câble Ethernet. L'Assistant passe automatiquement à l'étape 10 à la page suivante. Si vous souhaitez connecter le DAP-1860 plus tard, cliquez sur Skip (Ignorer).
  • Page 33 Saisissez un nouveau nom de réseau Wi-Fi et un nouveau mot de passe Wi-Fi pour le DAP-1860. Cliquez sur Next (Suivant) pour continuer. Saisissez un mot de passe administrateur pour le DAP-1860. Il s'agit du mot de passe que vous utiliserez pour accéder à l'utilitaire de configuration Web.
  • Page 34 Back (Précédent). La configuration est maintenant terminée. Attendez environ deux minutes que le DAP-1860 redémarre. Vérifiez que le voyant d'état est vert et que les voyants indiquant la force du signal sont allumés. Vous pouvez maintenant débrancher le DAP-1860 et le connecter dans un autre emplacement si...

  • Page 35: Résolution Des Problèmes

    Remarque : Si vous avez modifié le nom du réseau Wi-Fi, le périphérique que vous utilisez actuellement pour vous connecter au DAP-1860 ne sera plus connecté. Vous devrez ouvrir votre utilitaire sans fil et vous connecter au DAP-1860 en utilisant le nouveau nom de réseau et le nouveau mot de passe.
  • Page 36 Où dois-je placer mon DAP-1860 lorsque je l'utilise comme prolongateur de portée? Un prolongateur de portée ne fonctionne qu'aussi bien que le signal qu'il prolonge. Par conséquent, le bon positionnement de votre DAP-1860 est important pour obtenir les résultats souhaités.
  • Page 37 Que faire si j'ai oublié le mot de passe de mon DAP-1860? 1. Si vous avez oublié votre mot de passe ou si vous souhaitez réinitialiser le DAP-1860 sur les paramètres d'usine par défaut, appuyez sur le bouton de réinitialisation au bas du prolongateur à...

  • Page 38: Déclaration Relative Au Code Gpl

    Déclaration relative au code GPL Ce produit D-Link comprend des codes de logiciel développés par des tiers, y compris des codes de logiciel soumis à la Licence Publique Générale GNU ( « GPL ») ou à la Licence Publique Générale GNU Limitée (« LGPL »). Le cas échéant, les conditions de la GPL et de la LGPL, et les informations sur...

  • Page 40: Assistance Technique

    17 février 2016 5018120500 ©2016 D-Link. Tous droits réservés. D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales. Toutes les autres marques de tiers mentionnés dans ce document peuvent être des marques de leurs propriétaires respectifs. Toute reproduction partielle ou totale de cette publication est interdite sans l'autorisation préalable, expresse et écrite...
