PIÈCES
PIÈCES DU CONNECTEUR FEMELLE
Corps du connecteur
Embase
Cosses à sertir
Manchon
Écrou
PIÈCES DU CONNECTEUR MÂLE
Corps du connecteur
Embase
Cosses à sertir
Manchon
Écrou
*
AVERTISSEMENT : risque de défaillance de
l'équipement. Ne mélangez pas les pièces des
connecteurs mâle et femelle lors du montage
des connecteurs.
*
AVERTISSEMENT : utilisez les connecteurs
uniquement avec Enphase Q-Cable.
Support technique Enphase : http://enphase.com/global/contact
MONTAGE

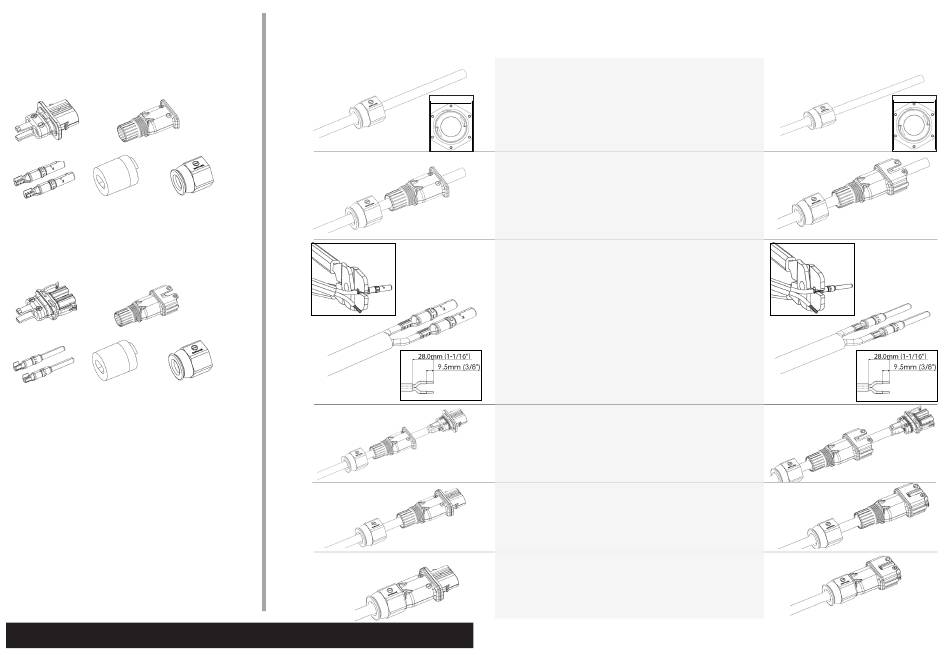

Réalisez les étapes suivantes pour monter les connecteurs confectionnables de site Enphase Q.
FEMELLE
28 mm
A) Sortez les pièces du connecteur de l'emballage et
procédez comme suit :
• Utilisez l'écrou pour repérer le câble à 28 mm en
préparation de l'étape C. L'écrou fait 28 mm de large.
• Faites glisser l'écrou sur le câble Q Enphase.
B) Assurez vous que le manchon soit bien inséré
dans l'embase, puis passez les autour du câble.
C) Montez les cosses sur le câble en procédant comme suit :
• Dénudez le câble sur 28 mm.
• Dénudez l'isolant des fils conducteurs sur 9,5 mm.
• Placez l'extrémité ouverte de chaque cosse dans le
logement de taille 12 de la pince à sertir et alignez-la
avec l'extrémité du logement.
*
AVERTISSEMENT : lorsque le connecteur est assemblé,
la gaine extérieur du câble doit passer entièrement à
travers le manchon et celui-ci doit couvrir sur toute sa
longueur la gaine du câble pour éviter toute pénétration
d'humidité dans le connecteur.
• Sertissez les extrémités des cosses sur les fils dénudés.
• Ne sertissez PAS la cosse sur l'isolant des fils conducteurs.
D) Insérez les cosses dans l'embase du connecteur
en veillant à respecter la polarité Neutre/Phase
(indication N et L sur les pièces du connecteur). Un
«clic» doit confirmer que la cosse est bien engagée.
E) Assemblez le corps du connecteur et l'embase. Veillez
à bien entendre un clic lors de l'insertion.
F) Serrez l'écrou à 7 Nm. NE SERREZ PAS DAVANTAGE.
MÂLE
28 mm
