Raccordement des fils aux connecteurs

Raccordez les fils (que vous avez identifiés au préalable) aux
connecteurs correspondants. Utilisez un tournevis pour serrer
fermement les fils. Assurez-vous que chaque fil ne touche qu'à
un seul connecteur.
Selon votre type de système de chauffage ou de climatisation,
vous aurez à raccorder de 2 à 8 fils au thermostat.
Si vous disposez de deux fils « R », raccordez chacun de ces
fils à son connecteur correspondant et retirez le CAVALIER
qui enjambe les connecteurs « RC » et « RH ».
Si votre ancien thermostat comporte un fil « C », veuillez le
raccorder au connecteur « C ». Ceci permettra au thermostat
de s'alimenter en courant 24 V. Cette source d'alimentation
externe prolongera la durée des piles « AA » requises pour
faire fonctionner le thermostat.
Si vous n'êtes pas certain des raccordements ou s'il s'agit
d'une nouvelle installation, référez-vous au guide de câblage
de la page suivante.

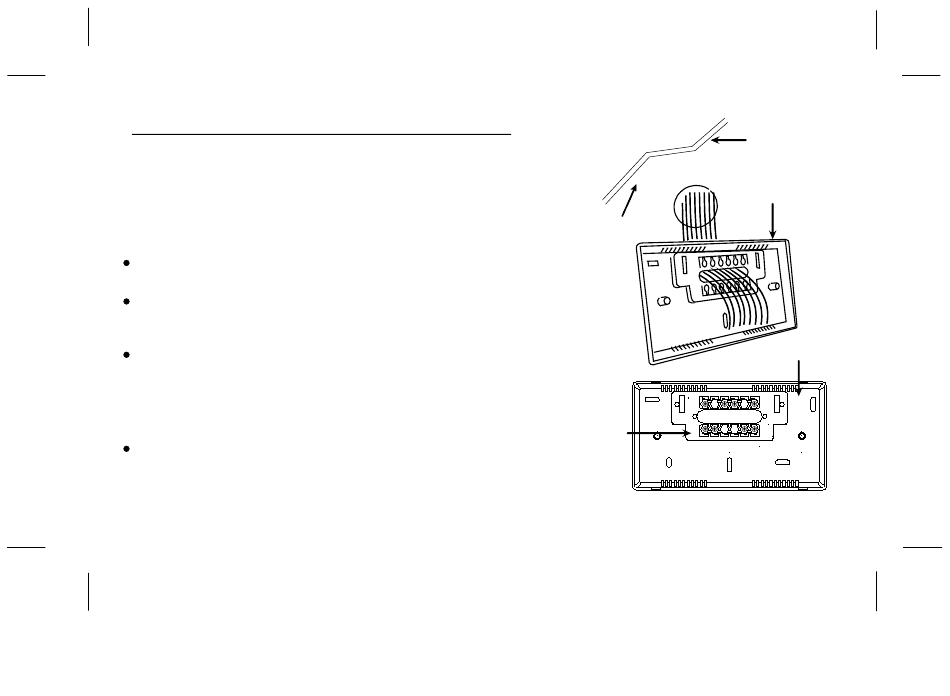

Mur
Connecteurs
28
Mur
Passer les fils par le trou
Plaque arrière
Fils
Plaque arrière
