Vector MZ3-V11 Guide Rapide

MZ3-V11
Positionneur et régulateur pour la ventilation
Fonctions
• Positionneur pour la ventilation avec panneau tactile
• Conception selon Feller EDIZIOdue
• Mode manuel avec jusqu'à 4 niveaux: OFF, minimum, premier
niveau, 2ème niveau, maximum
• Mode AUTO: le régulateur active la ventilation selon la courbe du
capteur. La courbe du capteur peut être réglée par l'intermédiaire
de paramètre.
• Réarmement automatique du niveau maximal
• Paramètres de commande protégés par des mots de passe
• Une sortie de commande 0 ... 10 VDC pour contrôler la ventilation
• Une entrée 0 ... 10 VDC pour la mesure de CO2 ou air capteurs de
la qualité
• Nouveau pour la V2.0 : Copier les paramètres avec le plug-in.
Domaines d'utilisation
Contrôle des systèmes de ventilation pour le secteur commercial par exemple pour des espaces de vie très bien isolées
qui doivent être correctement ventilés.
Description générale
Le MZ3-V11 est une détection de précision contrôlé par microprocesseur et régulateur proportionnel avec panneau tactile.
A l'aide de paramètres d'utilisateur et de configuration, le dispositif peut être utilisé pour la plupart des applications de
ventilation de confort. Votre appareil est préconfiguré en fonction de la documentation ci-jointe. Les paramètres tels que
les seuils de commutation et la quantité de ventilation par niveau peuvent être réglés. Pour configurer le programmeur
OPA- S est utilisé. Ceci peut également être utilisé pour afficher les valeurs mesurées.
Commande
Désignation Article N°
MZ3-V11-T4-W 40-100065
MZ3-V11-T4-S 40-100066
MZ3-V11-B1-T4-W 40-100213
MZ3-V11-B-T4-W 40-100209
OPA-S 40-500006
AEC-PM2 40-500130
Interface de contrôle de la ventilation
La tête de détection fonctionne pour tous les systèmes de contrôle qui, pour un signal d'entrée de 0 ... 10 ou 2 ... 10 VDC
sont conçus.
La sélection des capteurs
La tête de détection fonctionne pour tous les capteurs de laquelle un signal de sortie de 0 ... 10 ou 2 ... 10 VDC peut
produire. La plage de mesure appropriée doit être envisagée.
Par exemple: 0 à 2000 ppm de CO2 = 0 ... 10 VDC ou 2 ... 10 VDC.
Doc: 70-02-0563 V2.2, 20210519
Sujet à altérations
®

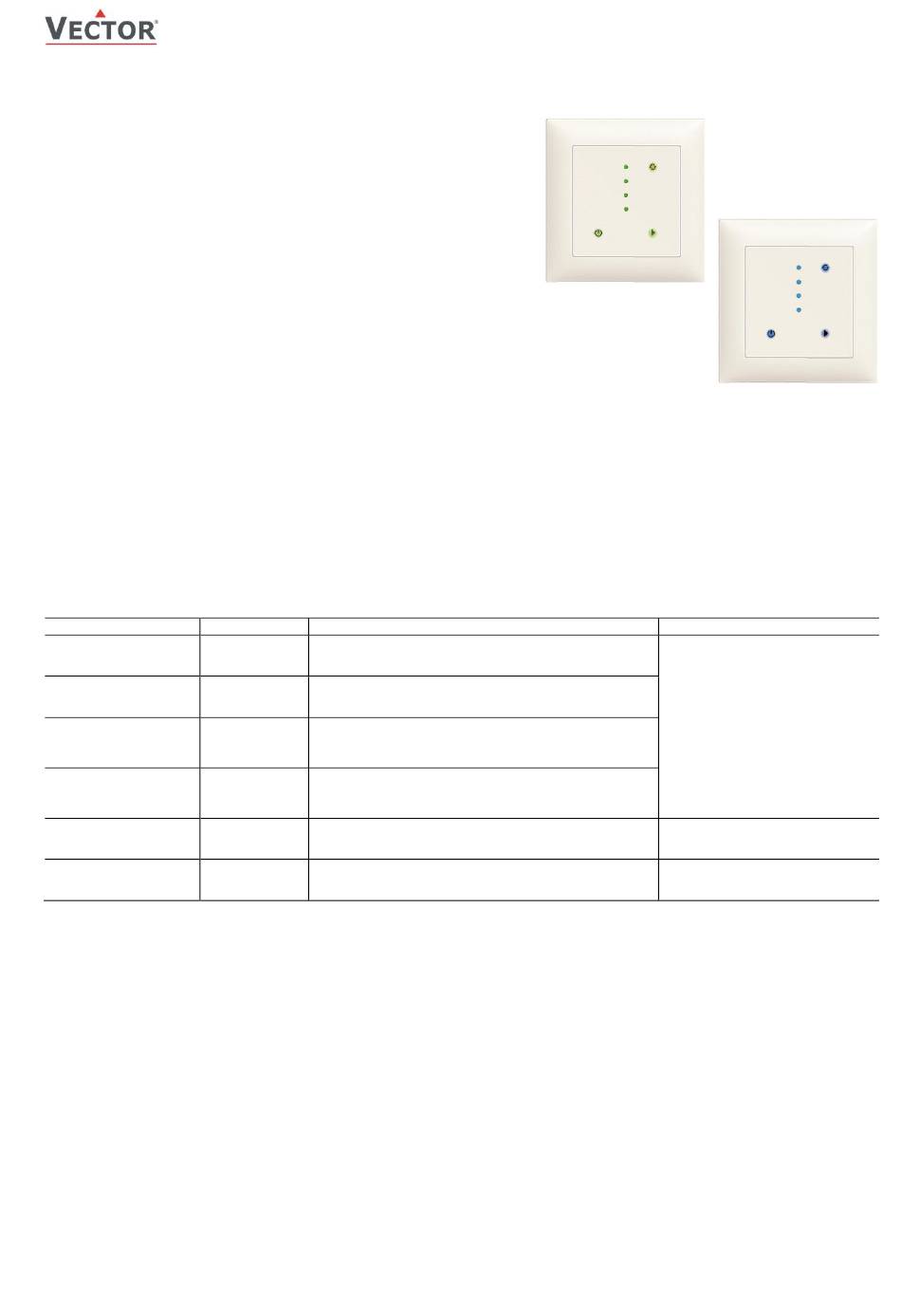

Configuration
Vert LED
Cadre blanc, Sans lettrage
Vert LED
Cadre noir, Sans lettrage
Bleu LED
Cadre blanc
Légende: Minimum, Scène I, Scène II, Maximum
Bleu LED
Cadre blanc
Légende: Minimum, Normal, Maximum, Parti
Programmation et d'affichage
Dispositif de mémoire. Pour copier les
paramètres
© Vector Controls GmbH, Suisse
www.vectorcontrols.com
MZ3-V11
Données élémentaires
Élément de positionnement
compact dans un cadre Feller
EDIZIOdue® avec un
0-10 VDC entrée/sortie pour
CO2 capteur.
Interrupteur à 4 positions
avec la surface de contrôle
tactile avec la fonction AUTO.
Écran LCD pour le montage
mural ou manuel
Sauvegarde de la
configuration
Page 1
