Installation
4.3
Installation de la base du boîtier des bornes d'alimentation
Remarque Le câblage peut être installé en utilisant un conduit entre les armoires ou en
Pour installer la base du boîtier des bornes d'alimentation :
1.
Localisez la base du boîtier de bornes (voir figure 4-8) parmi les pièces fournies.
2.
Dans le cas d'une installation ayant recours au conduit, passez à l'étape 3; sinon, passez à l'étape 4.
3.
Faites des trous au fond de la base du boîtier des bornes d'alimentation (voir figure 4-8 et figure 4-9) pour
le conduit de sortie CC et, dans le cas de l'installation d'une deuxième armoire EBC, pour le conduit
d'entrée CC.
4.
À l'aide de la quincaillerie fournie, installez la base du boîtier des bornes sur le panneau arrière de l'armoire
EBC en utilisant les trous de vis existant sur l'armoire (voir figure 4-9).
5.
Passez au paragraphe 4.4.
Côté
gauche
Support du conduit pour l'entrée et
la sortie CC en cas d'utilisation du
conduit (Installez le conduit au fond
de la partie inférieure.)

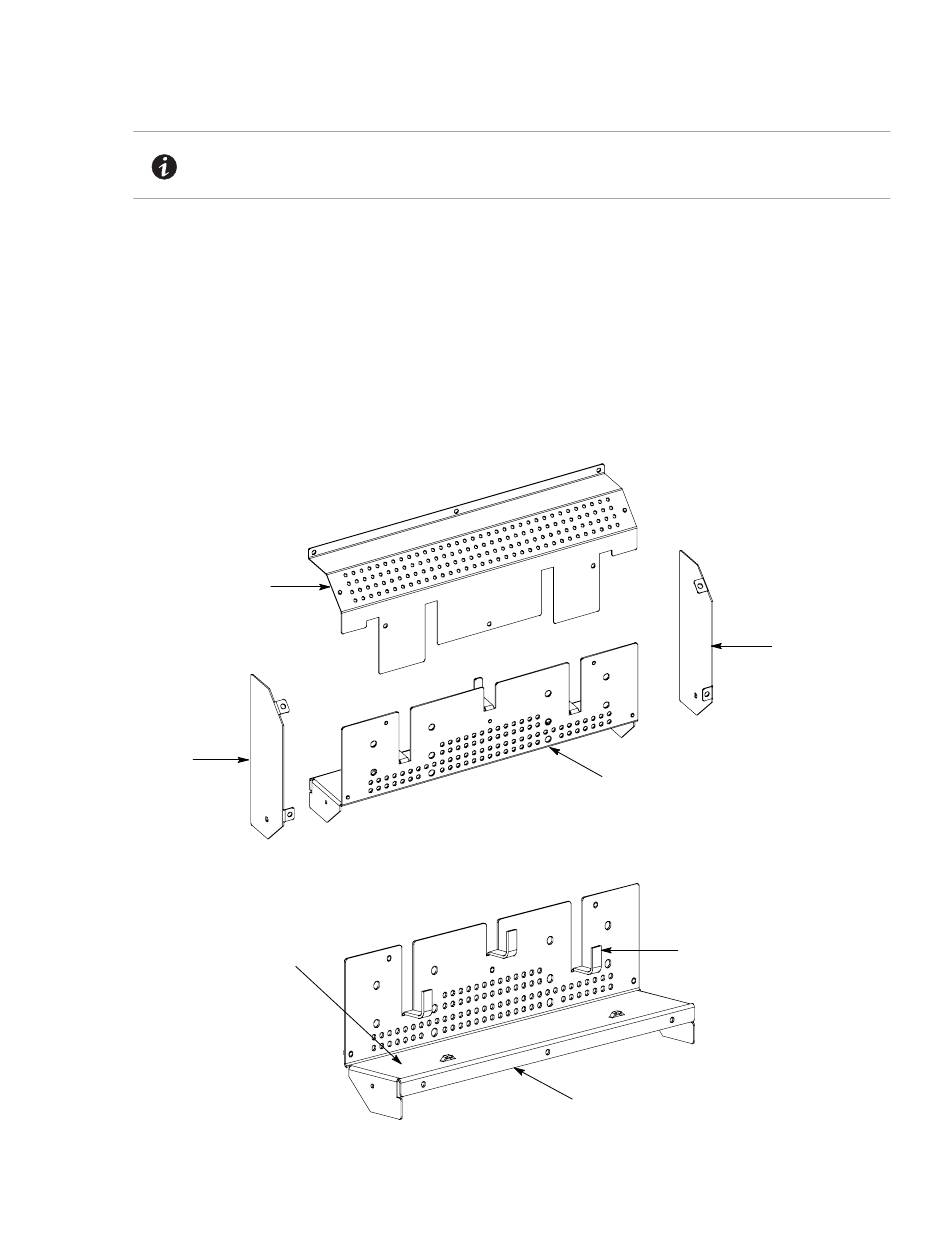

Figure 4-8. EBC Parties du boîtier des bornes d'alimentation
4-10
Manuel d'installation de l'armoire de batterie externe Eaton 9E (30EBC et 60EBC) P-164000126—Rev 1 www.eaton.com/powerquality
l'acheminant par les gorges de câblage à la base du boîtier des bornes
d'alimentation.
Dessus
Base
Crochets
pour câbles
Base (vue intérieure)
Côté droit
