INTRODUCTION
RHT-Air est livré avec un capteur à haute précision et stabilité pour mesurer
la température, l'humidité relative et le point de rosée. Parce qu'il fonctionne
avec un microprocesseur, il peut être entièrement configuré via ses
interfaces USB et IEEE 802.15.4, en utilisant les commandes Modbus RTU.
Le logiciel DigiConfig permet de configurer toutes les ressources de
l'appareil.
Le RHT-Air peut être configuré pour afficher la température, l'humidité
relative et le point de rosée et peut afficher simultanément jusqu'à deux
parmi ces options.
Le RHT-Air doit être connecté à un AirGate-Modbus pour pouvoir accéder
à ses paramètres pendant son fonctionnement. L'AirGate Modbus fournira
un accès Modbus RTU à ses registres via le réseau sans fil IEEE 802.15.4.
En plus de fonctionner sur batterie d'une durée typique d'un an (pour un
intervalle de mise à jour supérieur à 60 secondes et une connexion stable
dans un réseau IEEE 802.15.4), le RHT-Air peut également être alimenté
par une source externe.
1.1 IDENTIFICATION
Les éléments suivants apparaissent dans la partie avant de l'appareil :

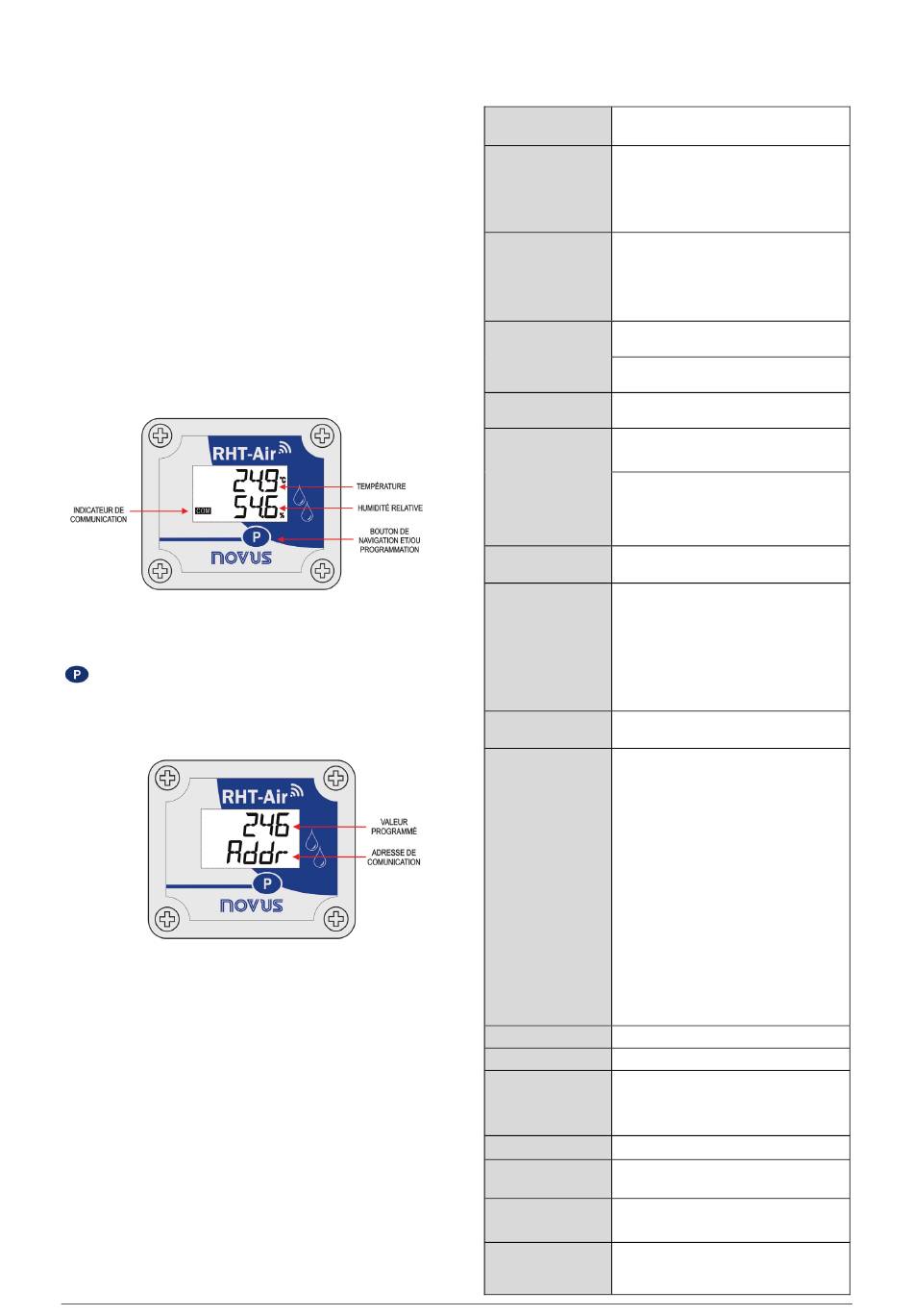

Fig. 1 – Écran principal RHT-Air
Indicateur de communication (COM) : Signale que l'appareil reçoit des
données du réseau Modbus.
Bouton (Programmation) : Ce bouton est utilisé pour configurer
l'adresse Modbus, l'intervalle de mise à jour et pour filtrer les modifications.
Température : Température de l'environnement mesurée par l'appareil.
Humidité relative : Humidité relative mesurée par l'appareil.
Fig. 2 – Deuxième écran du RHT-Air
Adresse de communication : Valeur programmée pour identifier l'appareil
du réseau Modbus. Programmable entre 1 et 246.
NOVUS AUTOMATION
2
SPÉCIFICATIONS
Température de
-10 °C à 70 °C.
fonctionnement
Température : -40,0 °C à 100,0 °C.
Humidité relative (HR) : 0,0 à 100,0 % HR.
Plage de mesure du
capteur
Point de rosée : -40,0 ° C et 100,0 ° C.
Voir la Fig. 3.
Remarque : Il est possible d'effectuer un
Exactitude des
réglage d'OFFSET à l'aide du logiciel
mesures
DigiConfig pour réduire l'erreur de mesure
détectée.
Température : Jusqu'à 30 s avec un
Temps de réponse
mouvement d'air à 1 m/s.
(Capteur)
Humidité : Jusqu'à 8 s avec un mouvement
d'air à 1 m / s (20 à 80 % HR).
Intervalle entre les
Configurable entre 15 secondes et 10 minutes
mises à jour
(600 s).
Alimentation externe : 12 Vcc à 30 Vcc.
Consommation <100 mA.
Batterie interne (fournie) : Lithium 3,6 Vcc
Alimentation
1/2 AA 0,80 Ah.
Fabricant OmniCel, modèle ER14250HD ou
fabricant EEMB, modèle ER14250M.
Durée de vie estimée
Typique 1 an - Intervalle de mise à jour
de la batterie
supérieur à 60 secondes.
• Périphérique USB interne (micro-B) pour la
configuration et la mise à jour du
micrologiciel.
Connexions
• Connecteur
l'antenne (fourni).
• Connecteur
externe (câble fourni).
Modbus RTU sur le protocole IEEE 802.15.4
Communication
sans fil (AirGate-Modbus nécessaire).
• Puissance de transmission maximale :
25,11 mW (14 dBm).
• Portée maximale : 500 mètres de ligne de
vue en champ libre.
• Débit de données : RF 250 Kbps.
• Sensibilité du récepteur : - 92 dBm.
• Bande de fonctionnement : ISM 2,4 GHz.
Sans fil
• Technologie DSSS (Direct Sequence
Spread Spectrum).
• Modulation OQPSK (Offset Quadrature
Phase Shift Keying).
• 15 canaux d'opération.
• AES-CBC-128
Standard).
Boitier
Polycarbonate.
Niveau de protection
IP40
60 x 70 x 35 mm.
Dimensions
Mesure d'antenne : 105 mm.
Mesure du capteur : 37,2 mm.
Poids
171 grammes / 40 grammes (câble).
Logiciel de
DigiConfig – Logiciel de configuration pour
configuration
Windows®.
CE, FCC, ANATEL (00172-13-07089) ;
Certifications
Contient FCC ID : 2AXVWBAIRR-NOVUSAIR.
EMC : EN61326-1:2006 CISPR11/EN55011,
Compatibilité
EN61000-4-2, EN61000-4-3, EN61000-4-4,
électronique
EN61000-4-6, EN61000-4-8
(sans condensation)
RP
SMA
femelle
pour
M12
pour
l'alimentation
(Advanced
Encryption
