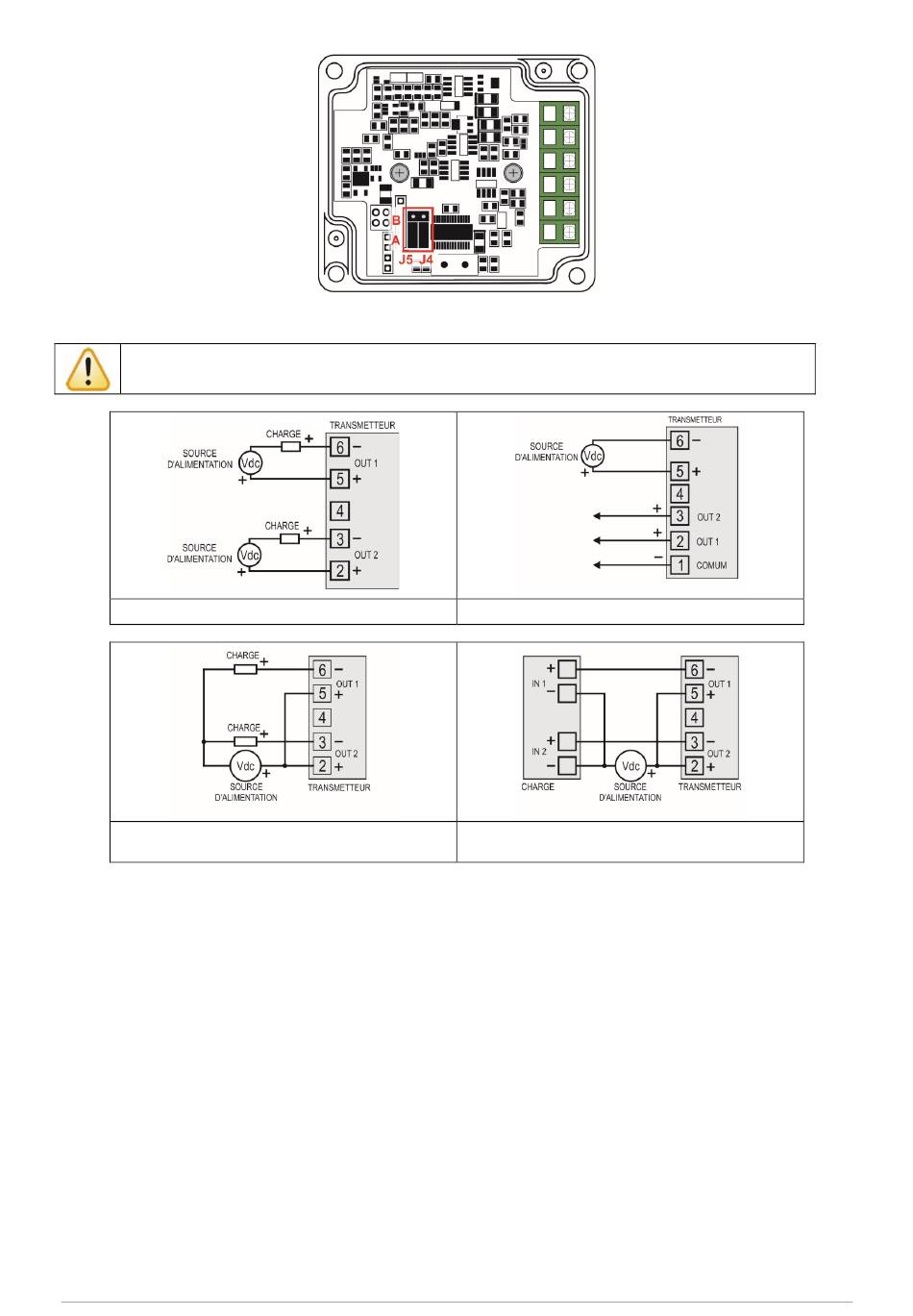

Les figures ci-dessous présentent les raccordements électriques requis.
Dans le modèle 4-20 mA, la boucle OUT1 doit être toujours alimentée !
Figure 6 – Raccordements du modèle 4-20 mA
Figure 8 – Raccordements du modèle 4-20 mA à source unique
Dans les figures ci-dessus, CHARGE représente l'instrument de mesure du signal de sortie (indicateur, régulateur, enregistreur, etc.).
Les fils électriques des raccordements rentrent à l'intérieur de l'appareil à travers le presse-étoupe fixé auprès du boîtier du transmetteur.
RECOMMANDATIONS POUR L'INSTALLATION
• Les conducteurs de faibles signaux électriques doivent traverser l'installation séparément des conducteurs d'alimentation ou avec des valeurs
élevées de courant ou tension. Si possible, dans des conduits mis à la terre.
• L'alimentation des instruments doit provenir d'un réseau propre pour l'instrumentation.
• Dans les applications de régulation et de surveillance, il est essentiel de considérer ce qui peut arriver lorsqu'une partie du système tombe en
panne.
• Il est recommandé d'utiliser FILTRES RC (47 Ω et 100 nF, série) dans les bobines de contacteurs, les solénoïdes, etc.
SOIN DES CAPTEURS
L'étalonnage du capteur d'humidité peut être modifié s'il est exposé à des vapeurs contaminantes ou à des conditions extrêmes d'humidité et de
température pendant de longues périodes. Pour accélérer le réétalonnage, suivre les étapes ci-dessous :
• Retirez le capteur de la capsule ;
• S'il y a un dépôt de particules solides sur le capteur, lavez-le avec de l'eau ;
• Mettez le capteur dans un four à 80 °C (+-10 °C) pendant 24 heures ;
• Placez le capteur dans une place dont la température est comprise entre 20 et 30 °C et dont l'humidité est supérieure à 75 % HR pendant 48
heures ;
• Replacez le capteur dans la capsule.
NOVUS AUTOMATION
Figure 5 – Emplacement des cavaliers J4 et J5 à l'intérieur de l'appareil
Figure 7 – Raccordements du modèle 0-10 Vcc
Figure 9 – Raccordements du modèle 4-20 mA à source unique et
charge avec 2 canaux d'entrée
3/7
