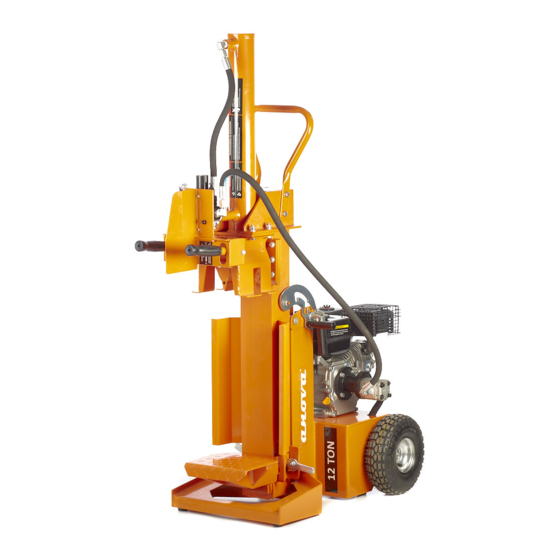

- Page 1 Instructions - Manuel d'utilisation FENDEUSE À BOIS RLT12GVH Millasur, SL. Rúa Eduardo Pondal, nº 23 - Pol. Ind. Sigüeiro 15688 - Oroso - A Coruña 981 696465 www.millasur.com...
-
Page 2: Informations Sur Ce Manuel
ANOVA vous remercie d'avoir choisi l'un de nos produits et vous garantit l'assistance et la coopération qui ont toujours distingué notre marque au fil du temps. Cette machine est conçue pour durer de nombreuses années et pour être très utile si elle est utilisée conformément aux instructions contenues dans le manuel d'utilisation. - Page 3 AVERTISSEMENT Lisez attentivement ce manuel. Des blessures graves ou la mort peuvent survenir si les instructions de sécurité ne sont pas suivies. Le moteur est expédié sans huile. -Avant de démarrer le moteur, remplissez d'huile moteur SAE 10W-30. -Voir le manuel du moteur pour la capacité d'huile moteur. Le réservoir d'huile hydraulique est expédié...
-
Page 4: Définitions Des Mots Indicateurs De Danger
Définitions des mots indicateurs de danger Il s'agit du symbole d'alerte de sécurité. Il est utilisé pour vous alerter des dangers possibles de blessures corporelles. Respectez tous les messages de sécurité qui suivent ce symbole pour éviter d'éventuelles blessures ou la mort. DANGER (rouge) indique une situation dangereuse imminente qui, DANGER... -
Page 5: Table Des Matières
Table des matières Règles de sécurité d'importation..........1-2 Définitions des composants de la machine........3 Instructions d'utilisation...............4 Maintenance et stockage.............5 Solution de problèmes................6 Spécifications..................7 Instructions de montage…..............8-11 Vue éclatée……..................12... -
Page 6: Règles De Sécurité Importantes
Règles de sécurité importantes AVERTISSEMENT 1.) Lisez entièrement ce manuel. Des blessures graves ou la mort peuvent survenir si les instructions de sécurité ne sont pas suivies. Toute personne qui utilise la fendeuse de bûches doit lire et comprendre pleinement toutes les règles de sécurité, les instructions d'utilisation et les instructions de maintenance et les instructions de maintenance. - Page 7 Règles de sécurité importantes AVERTISSEMENT 6.) Risque d'incendie et d'explosion. Les gaz du moteur peut provoquer un incendie. L'essence est hautement inflammable et explosive. Vous pouvez subir des brûlures ou des blessures graves lors de la manipulation du carburant. - Placez le silencieux à au moins 7 pieds des objets combustibles. - Avant d'ajouter du carburant, arrêtez le moteur et éloignez la chaleur, les étincelles et les flammes.
-
Page 8: Définitions Des Composants De La Machine
Définitions des composants de la machine ) Cylindre hydraulique. ) Poignée de soupape de commande. ) Coin. ) Guide et protecteur de coffre. Support de coffre inférieur. ) Unité de blocage. ) Corps principal. ) Roue. ) Moteur. 10.) Guidon. - Page 9 Mode d'emploi Fonctionnement correct du partiteur de troncs 1.) Chargez une bûche dans la poutre et contre la cale. 2.) Des accidents graves peuvent survenir lorsque d'autres personnes sont autorisées à pénétrer dans la zone de travail. Gardez tout le monde hors de la zone de travail pendant le fonctionnement de la soupape de commande.
-
Page 10: Maintenance Et Stockage
Maintenance et stockage Avant d'effectuer la maintenance, la fendeuse de bûches doit être placée en mode maintenance. 1.) Éteignez le moteur. 2.) Déplacez la poignée de la soupape de commande d'avant en arrière pour relâcher la pression hydraulique. Après avoir effectué la maintenance, assurez-vous que toutes les protections, boucliers et caractéristiques de sécurité... -
Page 11: Solution De Problèmes
Solution de problèmes Problème La tige du vérin ne bouge pas SOLUTION: A, D, E, H, J Vitesse lente de l'axe du vérin lors de SOLUTION: A, B, C, H, I, K, L l'extension de la rétraction Le bois ne casse pas ou se casse extrêmement SOLUTION: A, B, C, F, I, K lentement Le moteur se coince pendant la division... -
Page 12: Spécifications
Spécifications techniques Force de bélier: 12 ton. Moteur: 7 HP Pompe à engrenages: 2.1 GPM Pression maximale: 3500PSI Capacité du réservoir hydraulique: 4.7 L Max. Ouverture du troncs: 52cm Le fabricant se réserve le droit d'apporter des améliorations à la conception et / ou des modifications aux spécifications à... -
Page 13: Étapes D'assemblage
ÉTAPES D'ASSEMBLAGE ÉTAPE 1: ENSEMBLE DE SERRURE ET DE POIGNÉE 1. Fixez la poignée (# 22) à la fin de la poutre avec le boulon (# 23), la rondelle élastique (# 9) et la rondelle (# 10). - Page 14 ÉTAPE 2: ENSEMBLE ROUE ET CYLINDRE 1. Réglez la poutre en position horizontale et fixez-la avec le système de verrouillage. 2. Assemblez le cylindre et la protection de coin à la poutre à l'aide d'un boulon hexagonal (# 21), rondelle élastique. (# 9), rondelle plate (# 10) et noix # 11.
- Page 15 ÉTAPE 3: GUIDE D'ENREGISTREMENT ET D'ASSEMBLAGE DU MOTEUR 1. Assemblez le guide d'inscription gauche et droite(# 2) et en utilisant des noix (# 8), rondelle élastique (# 9) et rondelle plate (# 10). 2. Fixez l'ensemble moteur au corps principal à l'aide de boulons (# 34), la rondelle plate (# 35), la rondelle élastique (# 50) et les noix (# 37).
- Page 16 ÉTAPE 4: MONTAGE DU TUYAU HYDRAULIQUE 1. Fixez le tuyau hydraulique (# 63). Utilisation d'un tuyau haute pression (# 63) à assembler à la soupape de commande et à la pompe à engrenages du moteur. Fixez une extrémité au joint d'entrée de la soupape de commande (déjà...
-
Page 17: Vue Éclatée
Vue éclatée... -
Page 18: Entreprise De Distribution
Nom de la machine: FENDEUSE À BOIS RLT12GVH Modèle: Norme reconnue et approuvée à laquelle il convient: Directive CE: Directive machinerie 2006/42/EC (MD) ET 2014/30/EU (EMC) Testé...
