4.3

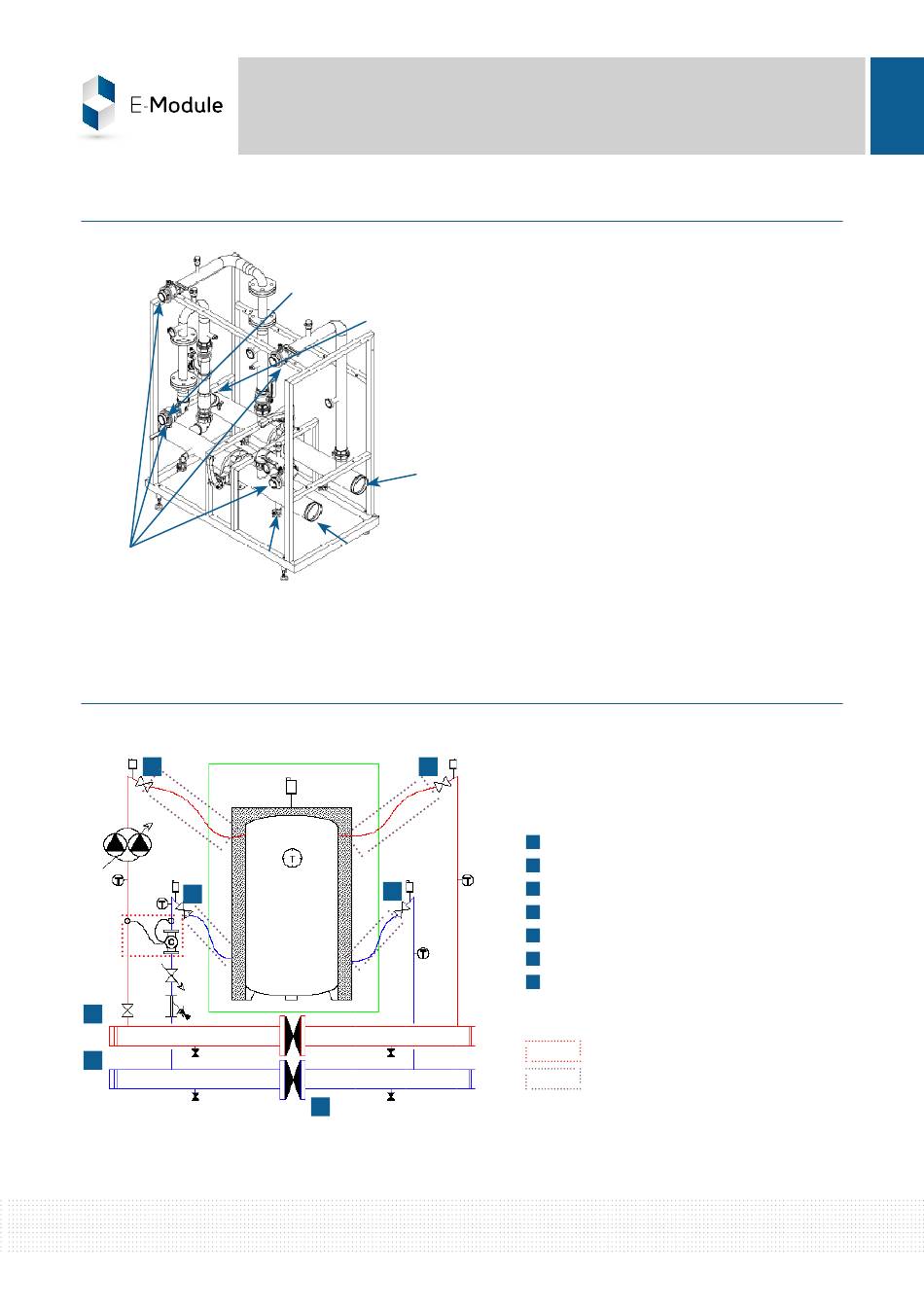

RACCORDEMENT HYDRAULIQUE
Rep 6.
Rep 5.
4.4
SCHÉMA HYDRAULIQUE
Ballon primaire non fourni
3
4
1
2
H B P / M O D U L E H Y D RAU L IQ U E BA LLON P R IM AIR E
Notice d'installation
Rep 2.
Rep 1.
Rep 3.
Rep 4.
5
6
A
Le module nécessite 5 raccordements :
• Rep 1.
Collecteur départ
• Rep 2.
Collecteur retour BT
• Rep 3. & 4.
Raccordement vers module HPE
• Rep 5.
Raccordement du ballon primaire
Entrées et sorties primaire + secondaire
• Rep 6.
Les vidanges ø20/27mm Femelle
Raccordement à droite ou à gauche selon
l'installation.
Collecteur départ
1
Collecteur retour
2
Départ primaire Ballon
3
Retour primaire Ballon
4
Départ secondaire Ballon
5
Retour secondaire Ballon
6
Vanne de Bypass
A
Option compteur d' e nergie
Option flexible de raccordement ballon
13
