7.4 PARTIE ELECTRIQUE

20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
Amp. Protection par fusible
Position
F1
2AT
F2
2AT
F3
2AT
F4
2AT
Rail Din 5 & 6
2AT
Rail Din 7 & 8
5AT
ELECTROVAP® ELMC
Code
Description
D121389-1-SP
Platine principale ELMC 5-30 (1TI)
D121388-1-SP
Platine principale ELMC 40-90 (0TI)
D110766-SP
Platine module 2 TI ELMC 40-60
D110186-SP
Platine module 3 TI ELMC 70-90
D50931-SP
Platine renvoi d'information
D110124-SP
Platine afficheur
D50932-SP
Contacteur 24Vac
D92393-SP
Interrupteur marche / arrêt
D110128-50-SP
Transformateur : Prim : 2x115V / Sec : 2x12V
D116631-SP
Fusible fast 2A (Sachet de 6)
D116718-SP
Fusible fast 5A (Sachet de 6)
D109737-SP
Borne de puissance 35mm² (L1, L2, L3)
D110168-SP
Borne de commande 16mm² (L, N)
D110768-SP
Borne de protection par fusible 6mm²
D107491-SP
Borne de retour information (1, 2, 3, 4)
D110166-SP
Borne de butée
D110163-SP
Borne de terre 35mm²
Bobine de contacteur de
puissance
Bobine de la vanne
d'entrée
Bobine de la vanne de
vidange
Cartes électroniques
Transformateur
Transformateur

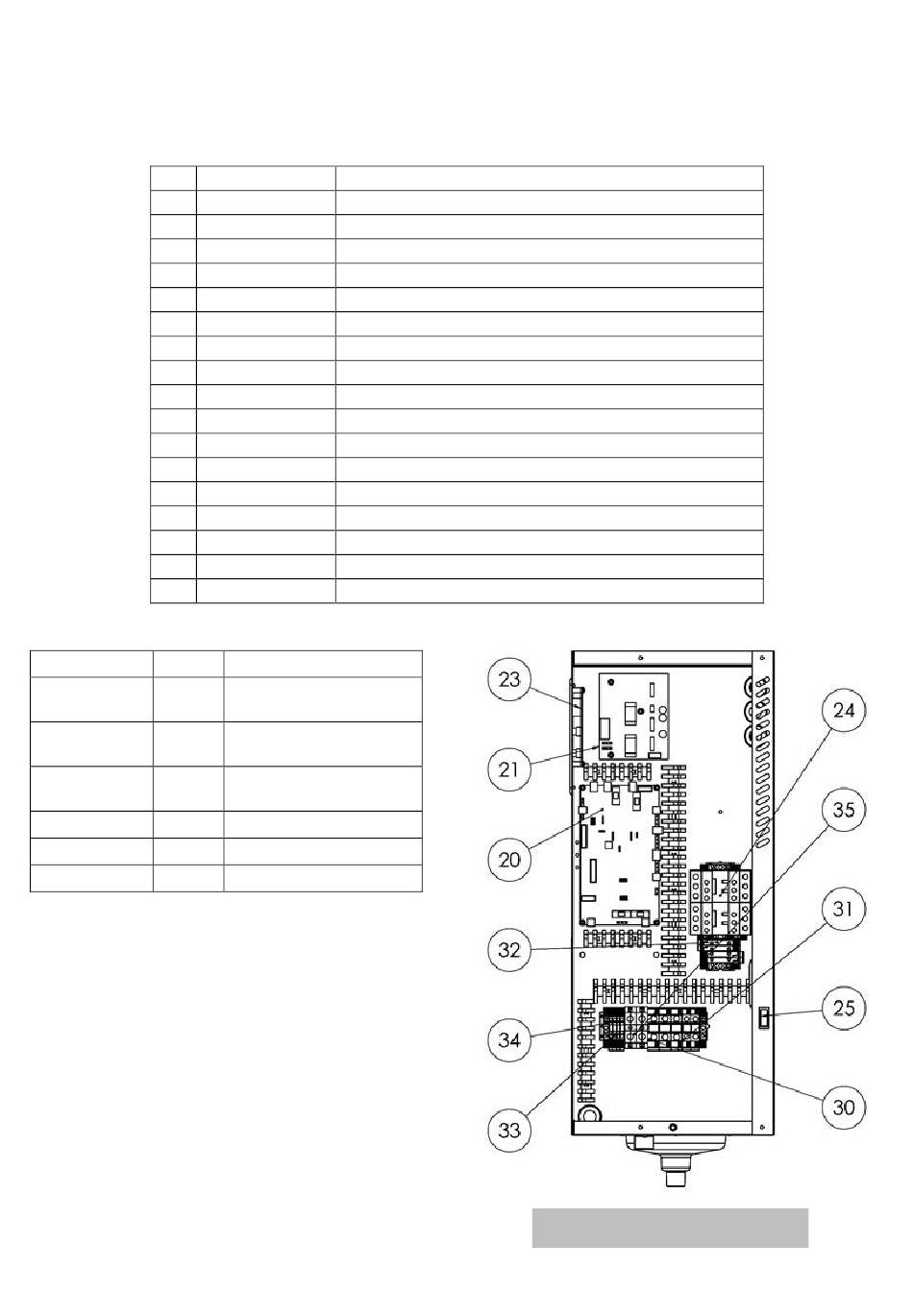

Fig. 7-4. Compartiment électrique
