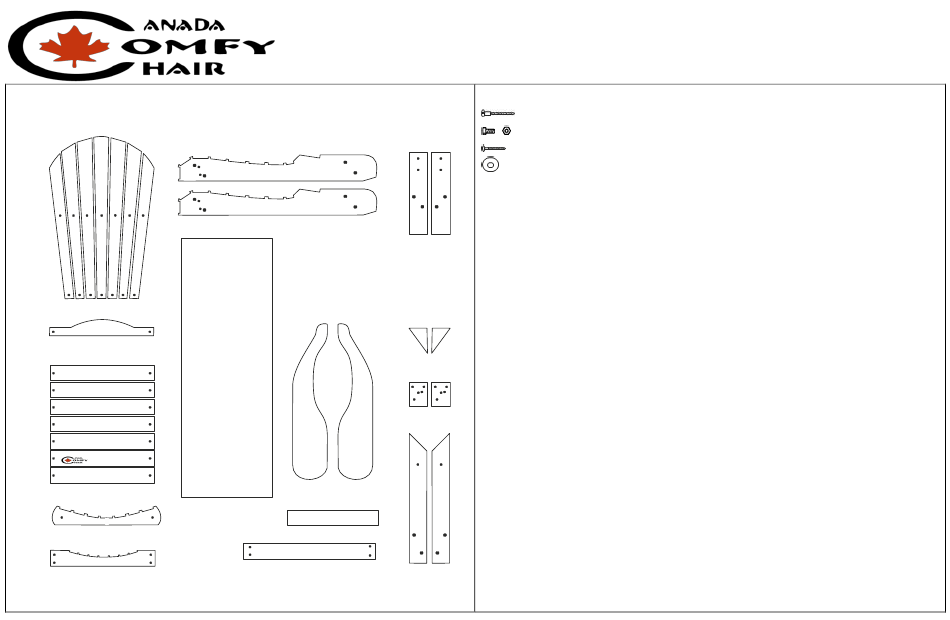

L1-7
A
Piece
A
B
C
M
D
E
D1-7
F
G
H
I
J
K
L
M
J
B
quantité
2
1
1
7
I
2
2
2
2
2
1
1
7
1
C
K
56x vis 4x40 mm
8x boulons et 8x écrous
E
8x vis 4x30mm
16x rondelles
G
H
F
10 ÉTAPES VERS LA SENSATION COMFY CHAIR
Pour profiter encore plus longtemps de votre meuble Comfy Chair,
procédez au montage du fauteuil en suivant les instructions de cette notice.
Pour renforcer l'assemblage, nous vous conseillons d'encoller les points de
jonction avec une colle à bois résistante à l'eau ; celle-ci est fournie.
NOTICE DE MONTAGE CCC100
Publicité
Manuels Connexes pour Canada Comfy Chair CCC100
Sommaire des Matières pour Canada Comfy Chair CCC100
- Page 1 NOTICE DE MONTAGE CCC100 56x vis 4x40 mm L1-7 8x boulons et 8x écrous 8x vis 4x30mm 16x rondelles Piece quantité D1-7 10 ÉTAPES VERS LA SENSATION COMFY CHAIR Pour profiter encore plus longtemps de votre meuble Comfy Chair, procédez au montage du fauteuil en suivant les instructions de cette notice.
- Page 2 ÉTAPE 1 Posez les pièces latérales A avec les parties incurvées vers le haut, sur une surface plane, le côté chanfreiné des trous pré-percés orienté vers l’extérieur. Positionnez maintenant le renfort inférieur du dossier B à l’arrière, dans la dernière encoche, sur les lattes A. La partie incurvée vers l’avant et le côté...
- Page 3 ÉTAPE 3 L’étape suivante consiste à fixer les pieds avant E et les supports verticaux du dossier F. Introduisez depuis l’intérieur deux écrous dans les grands Intérieur trous pré-percés sur le devant des pièces latérales. À l’arrière, insérez, depuis l’extérieur, les boulons dans les trous. Prenez les pieds du fauteuil E et fixez-les depuis l’extérieur à...
- Page 4 ÉTAPE 6 Fixez le renfort supérieur du dossier J sur le dessus des deux supports verticaux du dossier F avec une vis 4x40mm de chaque côté. Veillez à ce que le côté incurvé soit orienté vers l’intérieur. Le bord arrière du renfort supérieur du dossier J doit coïncider avec le bord inférieur arrière des pièces F.
- Page 5 ÉTAPE 8 Prenez maintenant les sept lattes du dossier. Posez-les dans le bon ordre, la latte la plus longue au milieu. Posez de part et d’autres trois lattes de manière à ce que le haut du dossier forme un arrondi. Le côté chanfreiné des trous pré-percés doit être orienté...
- Page 6 ÉTAPE 10 Prenez l’autre latte M et positionnez-la dans l’encoche au fond de l’assise. Le côté arrondi doit être orienté vers l’arrière. Fixez-la de chaque côté avec une vis 4x40mm. Le côté chanfreiné des trous (vous le savez) doit être orienté...
