Configuration des Entrées/Sorties (via les cavaliers)
Pour changer la configuration des E/S, vous devez :
Avant toute chose : coupez l'alimentation et débranchez l'automate.
Accéder aux cavaliers : enlevez le module d'E/S snap-in de l'automate, puis dévissez la carte électronique de la coque
en plastique du snap-in et enfin, retournez cette carte électronique pour pouvoir accéder aux cavaliers.
Avant d'effectuer ces actions, touchez un objet métallique pour vous décharger de toute charge électrostatique.
Evitez de toucher la carte de circuit imprimé directement, tenez la par ses connecteurs.
Accéder aux cavaliers :
Tout d'abord,
retirez le module
snap-in de
l'automate.
1. Localisez les 4
boutons sur les
côtés du Snap-
in.
2. Appuyez sur les
boutons et
maintenez-les
enfoncées pour
ouvrir le
mécanisme de
verrouillage
3. Agitez
doucement l'API
de droite à
gauche pour
faciliter son extraction.
PL Systems Unitronics France -
Version : 02/2016
info@pl-systems.fr

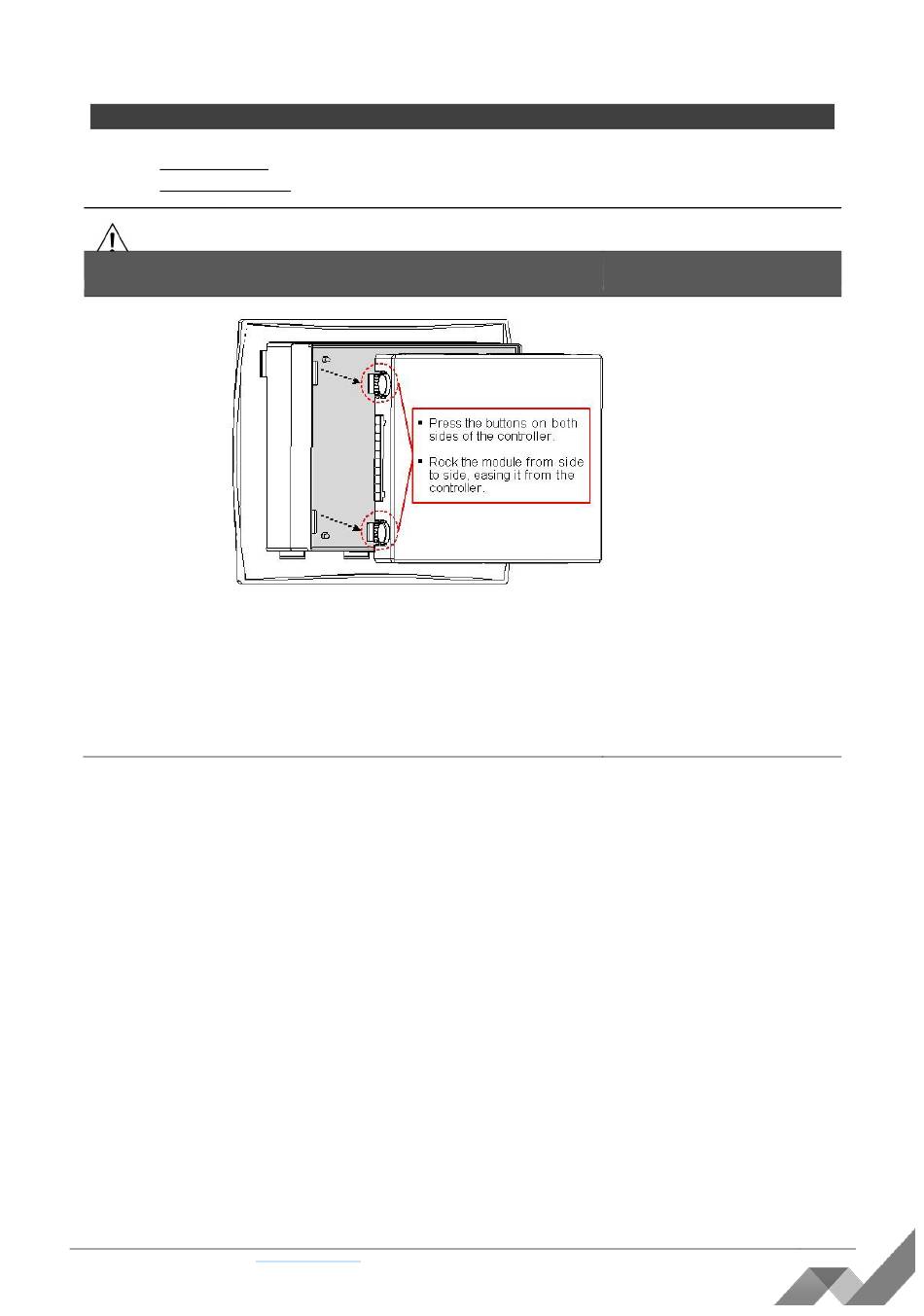

Appuyer sur les boutons des
deux côtés de l'API.
Agitez doucement l'API pour
Faciliter l'extraction de snapin.
6
