NOTICE D'INSTALLATION ET D'ENTRETIEN
Relais multitension
R-10TA/R-20TA/R-14TA/R-24TA
Caractéristiques
Tension de fonctionnement :
Courant de fonctionnement
R-10TA/R14TA :
R-20TA/R-24TA :
Température de fonctionnement :
Humidité relative :
Dimensions : R-10TA/R-20TA :
R-14TA/R-24TA :
Accessoires : R-10TA/R-20TA :
R-14TA/R-24TA :
Pouvoir nominal de coupure des contacts : 24 V c.c.
Avis : Remettre ce manuel au propriétaire/utilisateur de l'équipement.
Description générale
Les modèles R-10TA/R-20TA et R-14TA/R-24TA sont des
relais multitensions dotés d'une plaque à bornes et de
rails de fixation. Le R-10TA est un relais de format simple,
avec contact de FORME C (SPDT) et un voyant rouge; le
R-14TA est de format quadruple, de FORME C (SPDT) et
18-35 V c.c., 18-35 V c.a., 115 V c.a., 230 V c.a.
23 mA c.c. à 24 V, 59 mA c.a. à 24 V c.a.; 150 mA c.a. à 120 V c.a., 180 mA c.a. à 240 V c.a.
40 mA c.c. à 24 V, 92 mA c.a. à 24 V c.a.; 220 mA c.a. à 120 V c.a., 260 mA c.a. à 240 V c.a.
–40 °F à 158°F (–40 °C à 70°C)
10 % – 85 %, sans condensation
3,5 po H × 2,5 po L × 1,25 po P (89 mm H × 64 mm L × 32 mm P)
3,5 po H × 10 po L × 1,25 po P (89 mm H × 254 mm L × 32 mm P)
– 2 vis de fixation
– 4 vis de fixation
120 V c.a.
120 V c.a.
230 V c.a.
N.F. C N.O.
0V Inutilisé
18-35 Vcc, 18-35 Vca, 115 Vca, 230 Vca

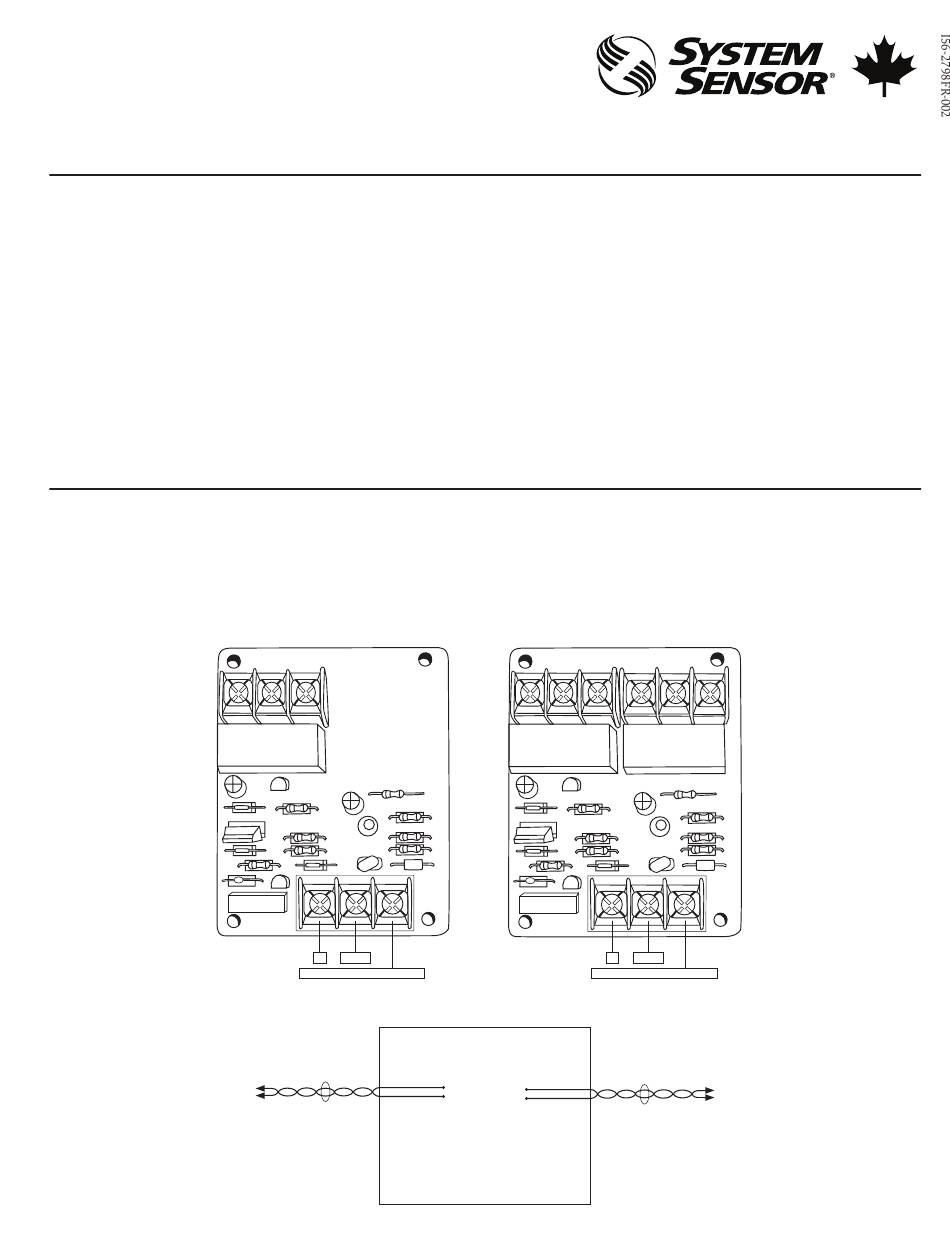

Relais R-10TA/R14TA
Courant
non limité
+
–
7 A
10 A
1 / HP
6
7 A
dôté de 4 voyants rouges. Le R-20TA est un relais de format
simple, de type double forme C (DPDT) avec un voyant
rouge; le R-24TA est de format quadruple, de type double
forme C (DPDT), avec 4 voyants rouges. Les voyants
indiquent l'activation de la bobine du relais.
N.F. C N.O.
18-35 V
115 V
230 V
18-35 Vcc, 18-35 Vca, 115 Vca, 230 Vca
C0567-01F
Relais R-20TA/R24TA
1
3333 Unity Drive, Mississauga, Ontario L5L 3S6
800/736-7672, Télécopieur : 905-812-0771
N.F. C NO
18-35 V
115 V
230 V
0V Inutilisé
C0527-01F
Courant
limité
+
–
www.systemsensor.ca
I56-2798FR-002
7/2/2019
