Auvents
PVS4
GUIDE D'INSTALLATION
(M334A01-02-21A)

Publicité

Table des Matières
loading

Sommaire des Matières pour Circutor PVS4

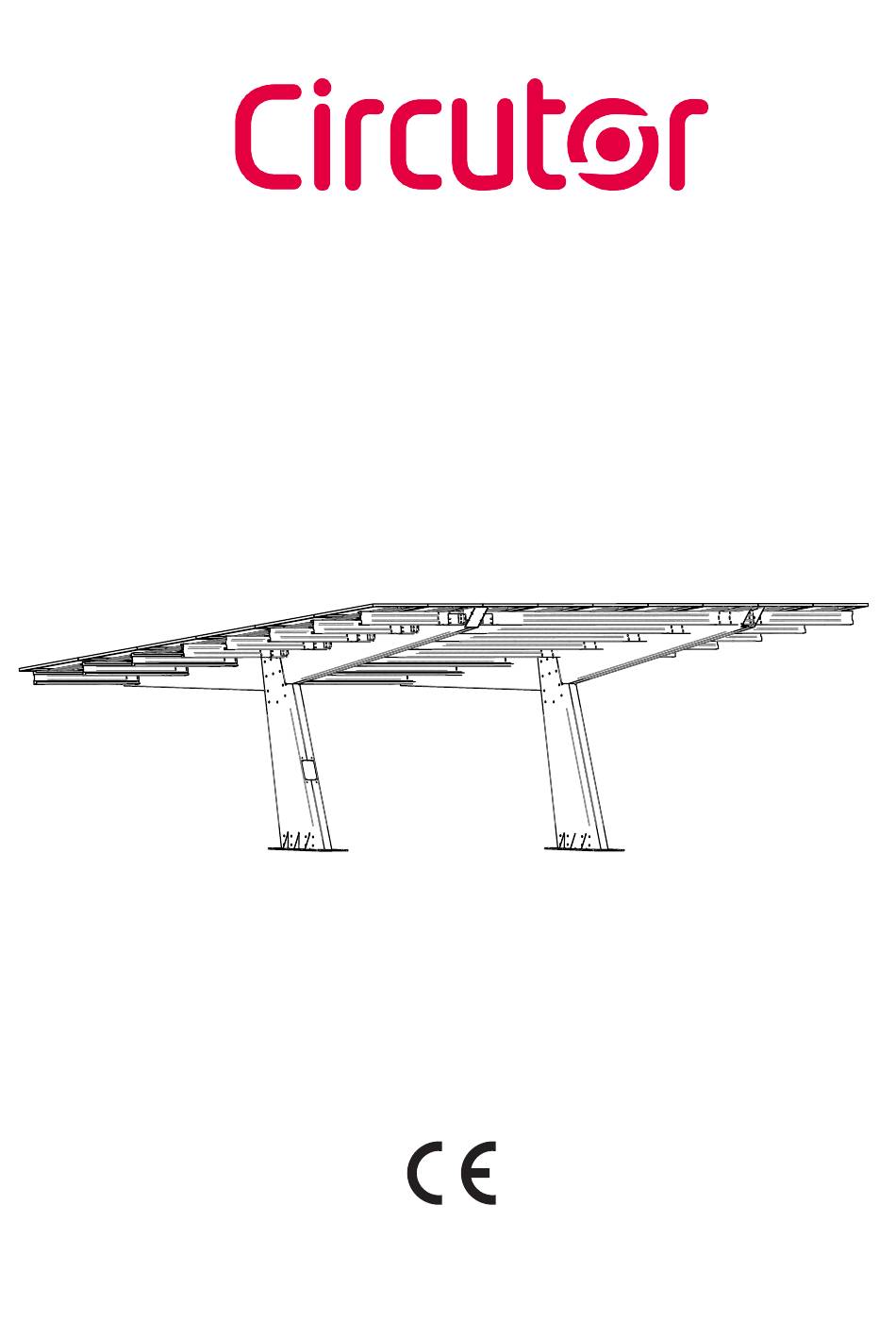

  • Page 1 Auvents PVS4 GUIDE D’INSTALLATION (M334A01-02-21A)
  • Page 2 PVS4 Guide d’installation...
  • Page 3: Precautions De Securite

    CIRCUTOR, SA, se réserve le droit de modifier les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITÉ CIRCUTOR, SA, se réserve le droit de réaliser des modifications, sans préavis, du dispositif ou des spé- cifications de l’équipement, exposées dans le présent manuel d’instructions.
  • Page 4: Table Des Matières

    CONTENU ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������4 HISTORIQUE DES RÉVISIONS ������������������������������������������������������������������������������������������������������������������������������������������������6 1�- CERTIFICAT DE GARANTIE DES AUVENTS ����������������������������������������������������������������������������������������������������������������������� 7 2�- MAUVAIS USAGES PRÉVISIBLES �������������������������������������������������������������������������������������������������������������������������������������8 3�- MODÈLES PVS4 ���������������������������������������������������������������������������������������������������������������������������������������������������������������9 4�- COMPOSANTS �����������������������������������������������������������������������������������������������������������������������������������������������������������������11 4�1�- PIEDS ET BRAS ������������������������������������������������������������������������������������������������������������������������������������������������������ 12 4�2�- BARRES, PROFILS ET FIXATION DE MODULES ������������������������������������������������������������������������������������������������������ 13 5�- PRÉPARATION DE L’INSTALLATION ������������������������������������������������������������������������������������������������������������������������������...
  • Page 5 PVS4 11�3�2�- TÂCHES DE RÉVISION ET DE MAINTENANCE �����������������������������������������������������������������������������������������������42 11�3�3�- CAS IMPLIQUANT DES RÉVISIONS PARTICULIÈRES ������������������������������������������������������������������������������������43 12�- MAINTENANCE ET SERVICE TECHNIQUE ��������������������������������������������������������������������������������������������������������������������44 13�- CERTIFICAT CE �������������������������������������������������������������������������������������������������������������������������������������������������������������45 Guide d’installation...
  • Page 6: Historique Des Révisions

    PVS4 HISTORIQUE DES RÉVISIONS Tableau 1: Historique des révisions� Date Révision Description 07/21 M334A01-02-21A Version Initiale Note: Les images des équipements ne sont qu’à titre d’illustration et elles peuvent différer de l’équi- pement original. Guide d’installation...
  • Page 7: Certificat De Garantie Des Auvents

    10 ans de garantie pour des défauts matériels ou de fabrication CIRCUTOR garantit, pour une durée de 10 ans à compter de la date de livraison à l’acheteur, que ses auvents sont exempts de tout défaut matériel ou de fabrication qui pourraient limiter son fonctionnement normal dans des conditions correctes d’utilisation, d’installation et de maintenance.
  • Page 8: Mauvais Usages Prévisibles

     Seul le montage de pièces et composants originaux de CIRCUTOR est autorisé.  CIRCUTOR ne sera pas rendu responsable de toute modification non autorisée de l’auvent après sa mise en service.  Si un muret ou un mur est installé à proximité de l’auvent, une étude spécifique sera nécessaire afin de modifier la variation du coefficient d’obstruction pris en compte dans le calcul.
  • Page 9: Modèles Pvs4

    PVS4 3.- MODÈLES PVS4 PVS4-6 PVS4-8 PVS4-10 PVS4-12 PVS4-16 PVS4-20 Figure 2: Modèles PVS4� Guide d’installation...
  • Page 10 PVS4 Tableau 2: Modèles PVS4� Modèle Longueur Modules Pieds PVS4-6 8,0 m PVS4-8 10,0 m PVS4-10 13,0 m PVS4-12 15,0 m PVS4-16 20,0 m PVS4-20 25,0 m Guide d’installation...
  • Page 11: Composants

    PVS4 4.- COMPOSANTS Figure 3: Composants PVS24 Guide d’installation...
  • Page 12: 4�1�- Pieds Et Bras

    PVS4 4�1�- PIEDS ET BRAS BRAS DÉBUT [M2W9100000000] VELA INICIO VELA INICIO VELA INICIO VELA INICIO VELA INICIO [M2W9100000000] [M2W9100000000] [M2W9100000000] [M2W9100000000] [M2W9100000000] PV ANGLE BARRES C [M329100000000] V ANGLE BRAS [M302100000000] PV ANGULO VIGA C PV ANGULO VIGA C...
  • Page 13: 4�2�- Barres, Profils Et Fixation De Modules

    PVS4 4�2�- BARRES, PROFILS ET FIXATION DE MODULES MODULE PV MÓDULO FV MÓDULO FV MÓDULO FV MÓDULO FV AGRAFE GRAPA GRAPA GRAPA GRAPA P. INTERMÉDIAIRE P. INTERMEDIO P. INTERMEDIO P. INTERMEDIO P. INTERMEDIO P. TRAVERSER P. TRANSVERSAL P. TRANSVERSAL P. TRANSVERSAL P.
  • Page 14: Préparation De L'installation

    PVS4 5.- PRÉPARATION DE L’INSTALLATION 5�1�- ÉTUDE DU PROJET ÉLECTRIQUE 5�1�1�- INSTALLATION STANDARD AVEC POINT DE RECHARGE DANS LE PIED INITIAL Descente de strings (câblage DC) par le pied initial. Alimentation du point de recharge dans le pied initial (câblage AC) Figure 5: Installation standard avec point de recharge dans le pied initial�...
  • Page 15: 5�1�3�- Installation Complète

    PVS4 5�1�3�- INSTALLATION COMPLÈTE Alimentation des points de recharge dans chaque pied. (Câblage AC) Descente de strings (câblage DC) par le pied initial et le pied central. Il est recommandé de répartir le câble sur différents pieds à partir de 8 strings photovoltaïques.
  • Page 16: 5�2�- Préparer Les Plots

    PVS4 5�2�- PRÉPARER LES PLOTS 10º 300mm 10º 300mm LAISSER LE PASSECÂBLE EN PLACE REGARD ALIGNEMENT DES PLOTS BOÎTE DE JONCTIONS TUBE RENFORCÉ À DOUBLE PAROI CAPACITÉ MAXIMALE PAR PIED DE 6 TUBES DIAMÈTRE 40mm -PRÉVOIR UNE LONGUEUR DE 6 M ENVIRON DEPUIS LA JONCTION DU REGARD, POUR LA DESCENTE DES STRINGS, CÂBLAGE DC...
  • Page 17: 5�3�- Prise De Terre

    PVS4 5�3�- PRISE DE TERRE TUBE POUR PIED REGARD DANS CHAQUE PIED Figure 10: Prise de terre� 5�4�- MONTER LES DALLES Couple de serrage kp·m +/-50mm +/-50mm +/-50mm Figure 11: Monter les dalles� Guide d’installation...
  • Page 18: 5�5�- Remplissage Des Plots

    PVS4 5�5�- REMPLISSAGE DES PLOTS Figure 12: Remplissage des plots� Guide d’installation...
  • Page 19: Montage Des Pieds Et Bras

    PVS4 6.- MONTAGE DES PIEDS ET BRAS 6�1�- ASSEMBLAGE DES BASES kp·m Couple de serrage LAISSER LES TUBES LORS DU LEVAGE NE PAS MARCHER SUR LES TUBES Figure 13: Assemblage des bases� A/ /B Guide d’installation...
  • Page 20: 6�2�- Alignement De La Base

    PVS4 6�2�- ALIGNEMENT DE LA BASE A/ /B Figure 14: Alignement de la base� 6�3�- UNION DES PIEDS ET DES BRAS DIN 931 M20X280 kp·m Couple de serrage Posez le pied et le bras et joignez-les au sol pour faciliter le montage ultérieur.
  • Page 21: 6�4- Union Avec La Base

    PVS4 6�4- UNION AVEC LA BASE DIN 931 M20X280 kp·m Couple de serrage Figure 16: Union avec la base� Guide d’installation...
  • Page 22: 6�5- Alignement Des Pieds

    PVS4 6�5- ALIGNEMENT DES PIEDS Figure 17: Alignement des pieds� Guide d’installation...
  • Page 23: Montage Des Barres

    PVS4 7.- MONTAGE DES BARRES 7�1- PLACEMENT D’ANGLE Figure 18: Placement d’angle� Guide d’installation...
  • Page 24: 7�2- Angles Barres

    PVS4 7�2- ANGLES BARRES DIN 931 DIN 9623 M20X280 Couple de serrage kp·m Figure 19:Angles barres� Guide d’installation...
  • Page 25: 7�3 - Placement Des Barres

    PVS4 7�3 - PLACEMENT DES BARRES DIN 9623 DIN 603 DIN 603 M10X25 M10x50 Couple de serrage kp·m: Figure 20: Placement des barres� Guide d’installation...
  • Page 26: 7�4 - Installation De La Prise De Terre

    PVS4 7�4 - INSTALLATION DE LA PRISE DE TERRE SECTION 2 (PIED-BRAS) SECTION 3 (BRAS-SANGLE) VUES INTERNES DE L'INSTALLATION SECTION 1 (TERRA-PIED) Figure 21: Installation de la prise de terre� Guide d’installation...
  • Page 27: Profils De Soutien De Modules

    PVS4 8.- PROFILS DE SOUTIEN DE MODULES 8�1 - EMPLACEMENTS 8�1�1�- PROFILS INTERMÉDIAIRES Figure 22:Profils intermédiaires� 8�1�2�- PROFILS FINAUX Figure 23:Profils finaux� Guide d’installation...
  • Page 28: 8�2 - Préparation Des Profils

    PVS4 8�2 - PRÉPARATION DES PROFILS M10X40 Couple de serrage kp·m : Figure 24: Préparation des profils� 8�2�1�- PROFIL UNION M5X20 CONNECTEUR Couple de serrage kp·m : Figure 25:Profil union� Guide d’installation...
  • Page 29: 8�3 - Placement Des Profils Intermédiaires

    PVS4 8�3 - PLACEMENT DES PROFILS INTERMÉDIAIRES Figure 26:Placement des profils intermédiaires Guide d’installation...
  • Page 30: 8�4 - Placement Des Profils Finaux

    PVS4 8�4 - PLACEMENT DES PROFILS FINAUX Figure 27: Placement des profils finaux� Guide d’installation...
  • Page 31: 8�5 - Fixation Des Modules

    PVS4 8�5 - FIXATION DES MODULES POSITION DE LA BOÎTE DE JONCTION ! VOIR POINT 8.7 MODULE Figure 28: Fixation des modules (A)� Guide d’installation...
  • Page 32 PVS4 POSITION DE LA BOÎTE DE JONCTION ! VOIR POINT 8.7 MODULE Figure 29: Fixation des modules(B)� Guide d’installation...
  • Page 33: 8�6� - Fixation Avec Plaques A Le Bras

    PVS4 8�6� - FIXATION AVEC PLAQUES A LE BRAS MODULE BRAS Figure 30: Fixation avec plaques a le bras (1)� Guide d’installation...
  • Page 34 PVS4 MODULE BRAS Figure 31: Fixation avec plaques a le bras (2)� Guide d’installation...
  • Page 35: 8�7� - Connexion Des Strings

    PVS4 8�7� - CONNEXION DES STRINGS Distribuer les modules en fonction de leur connexion selon le schéma suivant: CANALISATION DU CÂBLAGE CC À TRAVERS LES BARRES ET À L'INTÉRIEUR DU PIED Figure 32: Connexion des strings� Guide d’installation...
  • Page 36: 8�8� - Placement De La Sonde

    PVS4 8�8� - PLACEMENT DE LA SONDE MODULE SONDE La sonde doit être dans le même plan de surface que le module pour qu'elle obtienne les informations correctes. Figure 33:Placement de la sonde� Guide d’installation...
  • Page 37: Fondation Finale

    PVS4 9.- FONDATION FINALE Hormigón /Concrete Figure 34:Fondation finale� Guide d’installation...
  • Page 38: Installation Du Chargeur

    PVS4 10.- INSTALLATION DU CHARGEUR Retirer le COUVERCLE pour insérer le chargeur. Figure 35: Installation du chargeur, étape 1� Guide d’installation...
  • Page 39 PVS4 Figure 36:Installation du chargeur, étape 2� Guide d’installation...
  • Page 40: Utilisation Et Maintenance

    PVS4 11.- UTILISATION ET MAINTENANCE 11�1 - INSTALLATION Avant le montage de l’auvent, le maître d’œuvre facultatif ou le bureau d’études en charge du projet d’installation devra effectuer un projet technique visant à dimensionner les fondations (bétonnage, plots, structure de support, etc.), en considérant les forces résultantes à la base de l’auvent suite à...
  • Page 41: 11�2 - Utilisation Et Conservation

    PVS4 Si l’auvent est installé à proximité d’un dénivelé ou sur un mur ou un monticule prononcé qui élève la hauteur de l’auvent par rapport au sol à plus de 3 m au niveau du point central de la toiture, il faudra recourir à...
  • Page 42: 11�3 - Révision Et Maintenance

    PVS4 11�3 - RÉVISION ET MAINTENANCE 11�3�1�- CONDITIONS GÉNÉRALES Le maître d’œuvre ou le bureau d’études en charge du projet définira les intervalles et les actions à réaliser pour la maintenance des fondations. Il est particulièrement recommandable de réaliser des tests aléatoires au niveau des plots ou des caissons de béton.
  • Page 43: 11�3�3�- Cas Impliquant Des Révisions Particulières

    PVS4 11�3�2�2�- Périodicité : Annuelle Révision avec la clé dynamométrique de toutes les vis de fixation du bras. (Base / pied / bras). Révision avec une clé normale de toutes les vis de la toiture (dans ce cas, il n’est pas nécessaire d’utiliser la clé...
  • Page 44: Maintenance Et Service Technique

    PVS4 12.- MAINTENANCE ET SERVICE TECHNIQUE Dans le cas d’un doute quelconque sur le fonctionnement ou de panne de l’équipement, contactez le Service d’assistance technique de CIRCUTOR, SA� Service d’assistance technique Vial Sant Jordi, s/n, 08232 - Viladecavalls (Barcelone) Tél. : 902 449 459 (Espagne) / +34 937 452 919 (hors d’Espagne) E-mail : sat@circutor.com...
  • Page 45: Certificat Ce

    PVS4 13.- CERTIFICAT CE Guide d’installation...
  • Page 46 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
