Vimar by-me 01488 Guide Rapide

01488
Appareil de commande pour domotique à quatre poussoirs et variateur 240 V~
50/60Hz Hz à coupure de phase, pour lampes à incandescence 40-200 W, transfor-
mateurs électroniques 40-300 VA à 240 V~, 20-150 VA à 120 V~, lampes CFL 10-200
W à 240 V~, 5-100 W à 120 V~, leds 3-200 W à 240 V~, 3-100 W à 120 V~, localisa-
tion dans l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec des
demi-touches interchangeables à 1 ou 2 modules Eikon, Arkè ou Plana – 2 modules.
Le dispositif contrôle directement la charge. À utiliser comme bouton double ou simple,
selon la touche choisie ; les boutons peuvent également être configurés librement en ce qui
concerne l'activation du variateur et il est possible d'appuyer aussi bien sur leur partie supé-
rieure que sur leur partie inférieure. Tous les cache-touches des séries Eikon et Arké, dans
les versions présentées dans le catalogue ou dans les versions personnalisées, disposent
de symboles rétroéclairés avec des leds RGB dont la couleur peut être personnalisée.
IMPORTANT: Toutes les lampes commandées par une seule sortie doivent être
identiques. Toutes les charges commandées doivent être certifiées COMPATIBLES
VARIATEUR par le fabricant. Vérifier le type de variation compatible sur l'emballage des
lampes : LE (Leading Edge) ou TE (Trailing Edge). Si le type n'est pas indiqué, la lampe
peut fonctionner selon les deux modalités et selon le choix de l'installateur. Choisir le
type de variation qui garantisse le meilleur fonctionnement de la lampe.

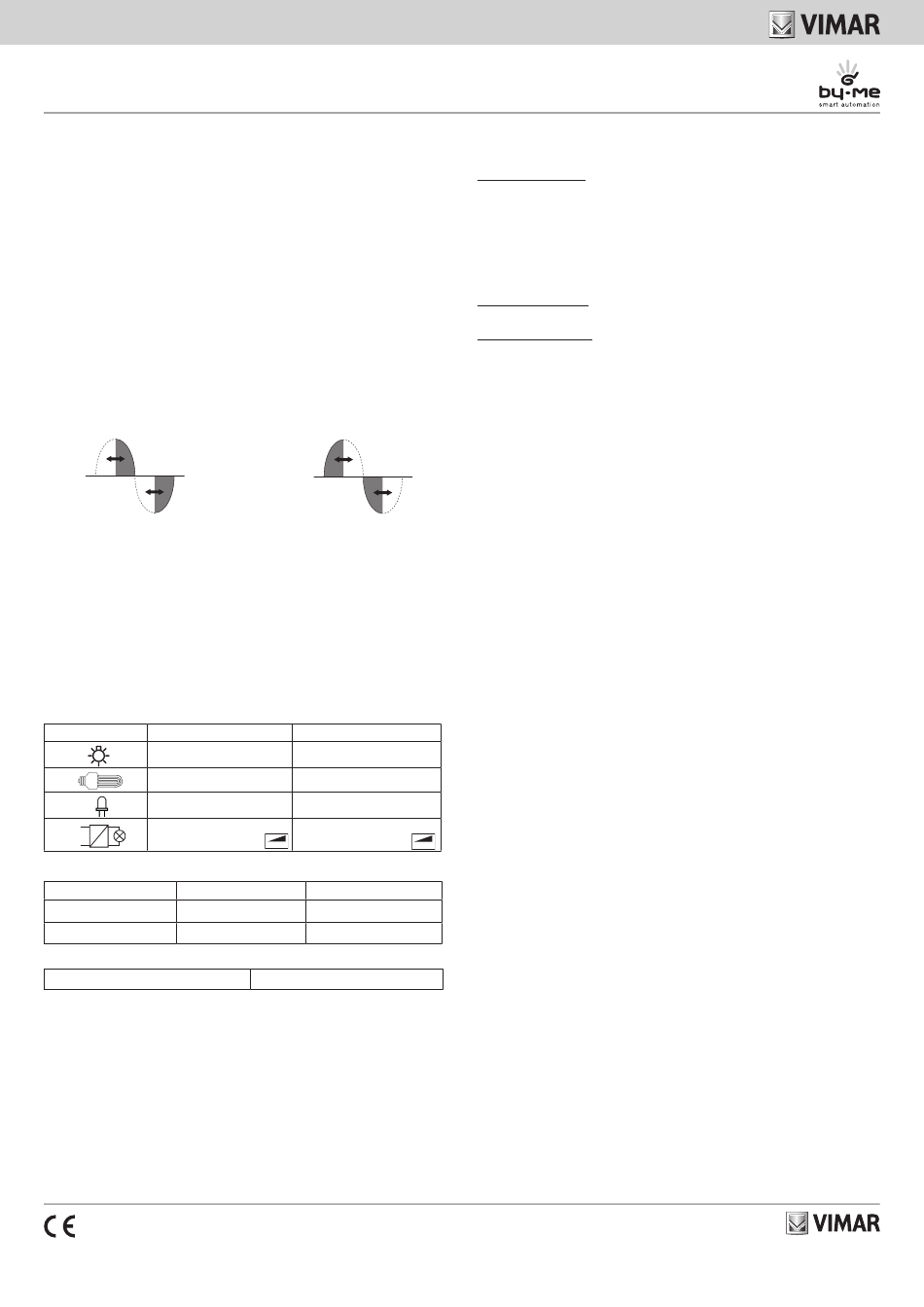

Gradation par coupure en
début de phase LE
CARACTÉRISTIQUES
• Tension nominale d'alimentation BUS TP : 29 V
• Tension nominale d'alimentation réseau : 240 V~, 50 Hz/60 Hz
• Absorption du bus TP : 15 mA
• Touches à associer : double ou 1 simple
• Bornes : L, sortie variateur, bus TP
• Sortie protégée contre la surcharge et la surtension
• Distance dispositif et charge maxi 100 m
• Température de fonctionnement -5 °C +45 °C (d'intérieur)
• Indice de protection IP20
• Configurer le dispositif 01488 avec l'Automation Gateway 01410-01411 et la App
VIEW Pro.
• Incompatible avec les centrales 21509 et EasyTool Professional.
CHARGES PILOTABLES.
Charges pilotables LE
40 - 200 W
10 - 100 W (max 5 lampes)
5 - 100 W (max 5 lampes)
40 - 200 VA
(max 3 transformateurs type
• Charges pilotables avec adaptateur de charge 01873 connecté en parallèle :
Charges pilotables
Alimentations 01874-01875 10 alimentations maxi
Lampes 02662 10 lampes maxi
• Charges RGB pilotables avec adaptateur de charge 01873 connecté en parallèle :
Lampes RGB 02663
Plug&Play.
ATTENTION : Pour la modalité plug&play, le système ne devra présenter que des dis-
positifs plug&play et non pas des dispositifs configurés pour le système By-me Plus.
Pour le fonctionnement en mode Plug&Play, installer uniquement les demi-touches de
1 module sur le dispositif.
En l'absence de configuration, le dispositif est déjà préconfiguré de la façon suivante :
- appuyer rapidement sur B pour allumer la charge ;
- appuyer sur B en gardant le doigt dessus pour augmenter la valeur ;
- appuyer rapidement sur C pour éteindre la charge ;
- appuyer sur C en gardant le doigt dessus pour diminuer la valeur ;
- appuyer sur F pour envoyer sur le bus un scénario de « OFF éclairage » ;
- appuyer sur E pour envoyer sur le bus un scénario de « OFF éclairage et DOWN stores » .
Les leds restent allumées 3 secondes lorsque l'on appuie sur les boutons.
01488 01 1906
Gradation par coupure en
fin de phase TE
TE
40 - 200 W
10 - 200 W (max 10 lampes)
10 - 200 W (max 10 lampes)
40 - 200 VA
) (max 5 transformateurs type
L
LE TE
Non applicable
Non applicable
10 lampes maxi
Important : en mode plug&play
DÉFINITION DE LA COULEUR DES LEDS.
MODALITÉ Plug&Play.
• Activation de la procédure : appuyer simultanément sur les boutons E et F et garder le
doigt dessus ; les leds s'allument de la couleur qui a été choisie.
• Sélection de la couleur : appuyer rapidement sur le bouton E ou F pour afficher la
couleur suivante.
• Sauvegarder la couleur et quitter la procédure : appuyer et garder le doigt sur le bouton
F ou E.
• Quitter la procédure sans sauvegarder la couleur : après un délais d'attente de 5 s.
SYSTÈME By-me Plus.
• La couleur est définie par l'appli à travers les menus correspondants.
Signalisations des leds
• Lorsqu'une des leds des boutons B et C clignote, elle signale une alarme.
• Si les deux leds de B et C clignotent, l'alimentation électrique est absente sur la sortie.
• La led C clignote pour indiquer l'enclenchement de la protection thermique du dispositif.
Vérifier les connexions de la charge correspondante ; vérifier également si elle est exces-
sive ou si elle n'est pas adaptée.
• Pour désactiver l'alarme, appuyer rapidement sur le bouton B ou C (allumage/extinction
du variateur correspondant).
Si les leds continuent de clignoter, attendre que la protection ait refroidi pour relancer
la commande.
FONCTIONNEMENT
Dispositif domotique avec fonction actuateur de variateur.
• Fonctions pouvant être réalisées avec les touches :
- interrupteur On/Off
- commande pour volets
- commande pour variateur
- activation de scénarios
• Fonctions pouvant être réalisées avec le variateur :
- allumage, extinction et réglage
- mode Flash Start pour lampes CFL
- fonction « rampe »
- retard de désactivation et fonction « pré avertissement »
- coupure de phase : LE/TE
• Fonctions pouvant être réalisées avec le variateur avec charges dédiées RGB :
- allumage, extinction et réglage
- changement de couleur absolue
- fonctionnement fading show
CONFIGURATION.
Pour les opérations de configuration, consulter le manuel du système By-me Plus.
Il est conseillé de configurer le dispositif lorsque la charge est éteinte.
Procéder à la configuration avec le dispositif sans touche pour pouvoir appuyer sur le
bouton de configuration A.
• Blocs fonctionnels : 7 (4 boutons, 2 va-et-vient et 1 actuateur variateur)
• Sélection du bloc fonctionnel pendant la configuration :
- appuyer sur le bouton A et attendre 3 s pour sélectionner le bloc fonctionnel du
)
C
variateur ;
- appuyer à nouveau sur le bouton A puis sur la touche choisie (B, C, E, F) pour sélec-
tionner le bloc fonctionnel bouton ou va-et-vient correspondant.
La configuration commence lorsque la led rouge D s'allume et se termine lorsqu'elle
s'éteint.
CONSIGNES D'INSTALLATION
• Le circuit doit être réalisé par des techniciens qualifiés, conformément aux dispositions
qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Toutes les lampes branchées doivent être identiques. Il n'est pas possible de commander
simultanément des lampes à leds blanches et à leds RGB à partir d'un même appareil.
• Ne convient pas à la commande de moteurs (par ex. agitateurs d'air, aspirateurs).
• S'assurer de ne jamais dépasser la puissance nominale.
• En cas d'installation de 2 variateurs dans le même boîtier, les charges pilotables par
chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la
valeur maximale pilotable d'un seul dispositif.
• Les surcharges, les arcs électriques et les courts-circuits compromettent irrémédiable-
ment le variateur. Avant l'installation, vérifier attentivement le circuit afin d'éliminer les
problèmes cités ci-dessus.
• Le variateur est dépourvu de coupure mécanique sur le circuit principal et n'assure pas
l'isolation galvanique du dispositif. Le circuit côté charge doit être considéré comme
étant toujours sous tension.
CONFORMITÉ AUX NORMES
Directive BT. Directive CEM. Normes EN 60669-2-5, EN 50491
Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
, la sortie ne gère pas la charge RGB
