Station de base KEY-RKBS
Guide d'installation

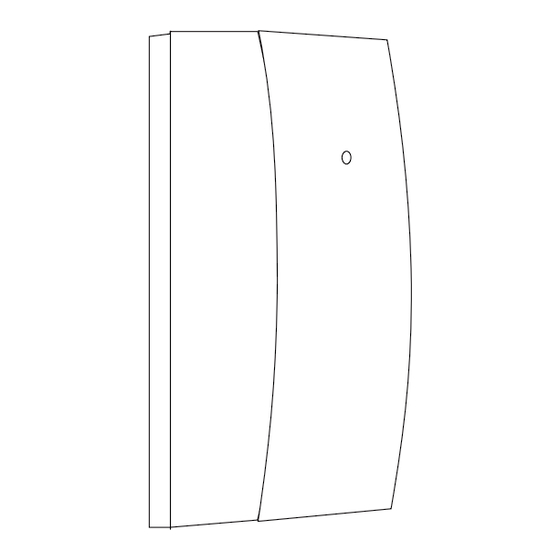

KEY-RKBS est une station de base radio pour le
clavier radio KEY-RKPZ. Elle a pour but de fournir des
transmissions entre le clavier et la centrale. Chaque
station de base peut gérer deux claviers maximum.
La station de base communique avec le clavier via la
radio et avec la centrale via une connexion filaire RS485
standard.
Installation de l'appareil
Remarque : pour plus d'informa-
tions, se reporter aux i nstructions
d'installation du clavier KEY-RKPZ.
Remarque : avant de procéder
à l'installation, retirer toutes les
sources d'alimentation de la
centrale, y compris les piles.
Trous de
fixation
Entrée
du câble

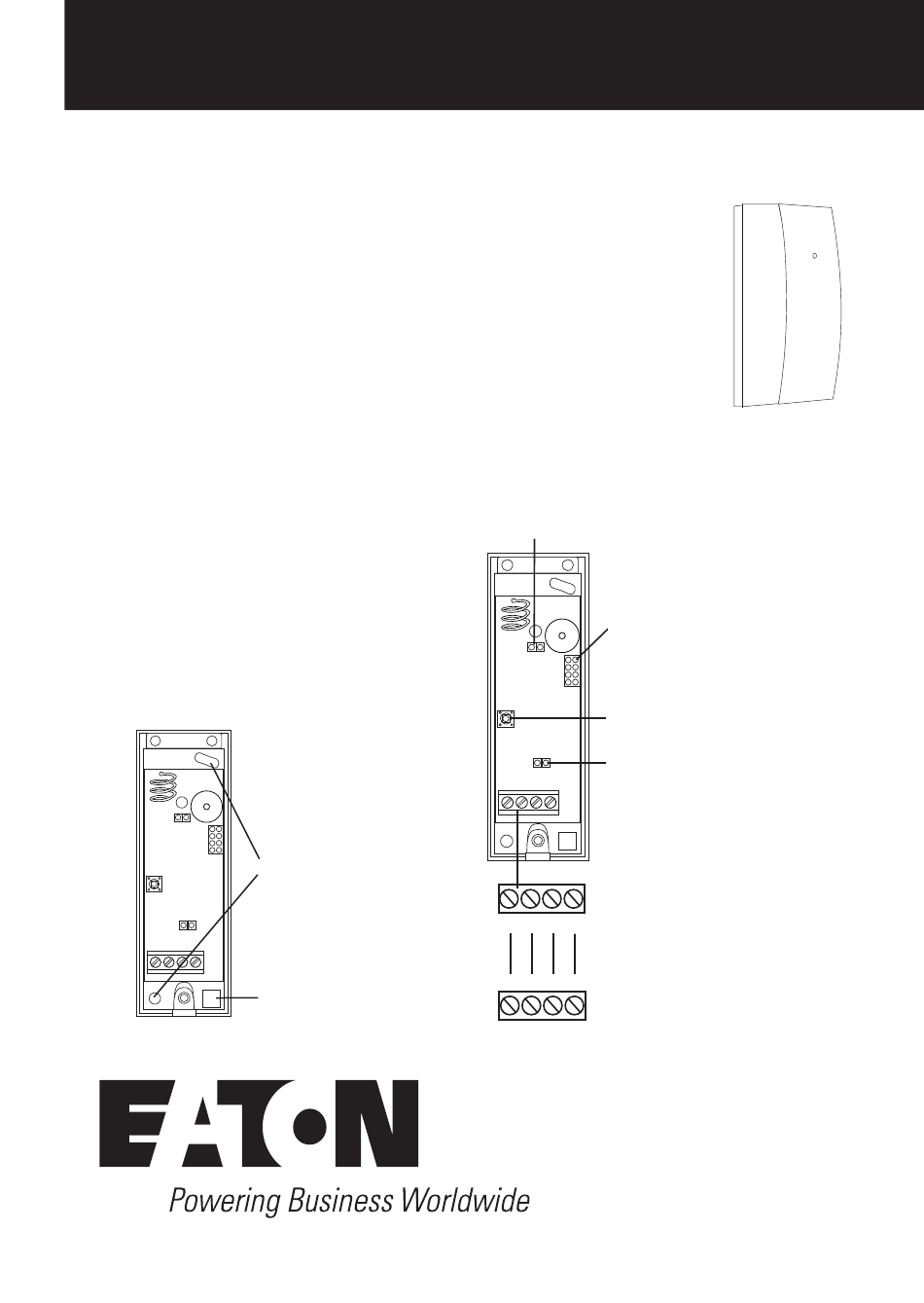

Figure 1. Embase
Le retrait de la connexion
désactive les voyants de
communication
Sélectionner une
fréquence radio. Choisir
une position différente
pour chaque station de
base sur le site
Bouton Teach (se référer
aux instructions du
clavier KEY-RKPZ)
Connexion de
terminaison du bus
RS485 (se référer au
guide d'installation
de la centrale ou au
manuel technique)
0V 12V A B
Connexion à la centrale
0V 12V A B
Figure 2. Câblage et connexions
