- Page 1 Manuel www.gatee.eu Dernière mise à jour le 22 décembre 2016...
-
Page 2: Résumé De La Sécurité
Manuel S'il vous plaît soyez prudent, il y a quelques faux MERF 3.2 vendus sur Internet. Ils sont fabriqués à partir de composants bas prix et de mauvaise qualité. Utilisation de faux MERF 3.2 est dangereux et peut endommager votre AEG et la batterie. - Page 3 Les acheteurs prennent tout équipement électrique vieux pour le recyclage des déchets des centres publics ou des points de vente. DÉCLARATION DE CONFORMITÉ GATE Menet, Wojtak Sp. J. déclare sous notre seule responsabilité que le MERF 3.2 GATE est conforme aux exigences essentielles des directives suivantes: DIRECTIVE 2011/65/EU Ce produit a été...
-
Page 4: Table Des Matières
• Fonctions .........................6 • Contenu du kit .......................9 02. Installation ......................10 • Plug&Play ......................10 • Mode Enhanced ....................10 03. Configurez votre MERF 3.2 ................12 04. Menus ........................14 • Sous-Menus ......................15 • Paramètres d'usine ....................17 05. Réglage du Burst Time ..................17 06. -
Page 5: Aperçu
Burst 3 coups, qui permet de limiter le nombre de tirs. MERF 3.2 permet un réglage sans perte de la cadence de tir ; cela protège les batteries modernes Li-Ion : LiPoly et LiFePO4 ; il dispose d'un active brake ; et il protège les contacts contre les dommages. - Page 6 Manuel Key Functions MOSFET Vous souhaitez obtenir une meilleure cadence de tir et une réaction plus rapide de la gâchette ? Vous envisagez d’augmenter la puissance de votre fusil ? Dans ce cas, vous avez besoin d’un MOSFET. Il oriente l’énergie de la batterie directement vers le moteur, en neutralisant les contacts mécaniques de la gâchette.
- Page 7 Manuel ANTI-REBOND Cette option offre une compatibilité totale avec les micro- interrupteurs. Il assure la pleine résistance au rebond de contact (vibrations). Vous gagnez un plus grand ROF, une réponse de déclenchement plus rapide et votre MOSFET est moins assujetti à la surchauffe.
- Page 8 Mode Enhanced : Cela requiert une modification de l’installation de l’AEG. Vous connectez les contacts de la gâchette au MERF 3.2. Vous pouvez le faire en utilisant le fil conducteur de signal joint avec le kit.
-
Page 9: Contenu Du Kit

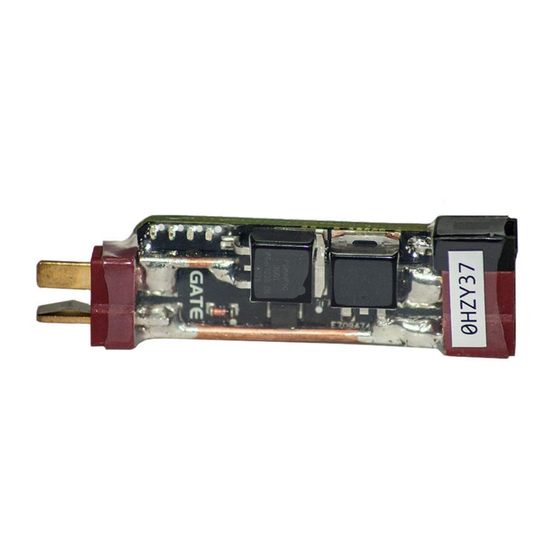

Manuel Contenu du kit: MERF 3.2 Kit supplémentaire de connecteurs Deans-T Fil conducteur de signal unique pour les contacts de la gâchette Fil conducteur de double signal pour les contacts de la gâchette Bouton de programmation du contrôleur d’AEG WWW.GATEE.EU... -
Page 10: Installation
Pour adapter l'installation AEG d'origine (stock installation) pour travailler avec MERF 3.2, vous devez trouver les contacts de la gâchette. Dans le cas de GB v2, les contacts sont situés à l'intérieur du GB. Avec un gearbox de la version 3, l'installation est plus facile parce que les contacts sont à... - Page 11 TOP PIN CONTACTS Fig 2. Schéma de connexion et modification b) Installation du MERF 3.2 avec remplacement de fils Remplacement du câblage d'AEG existant avec un câblage d'haute qualité, à faible résistance, en conjonction avec l'installation d'un MOSFET, permet pour le summum l'efficacité...
-
Page 12: Configurez Votre Merf 3.2
Manuel 03. Configurez votre MERF 3.2 AFFICHAGE À 4 LED Connectez la batterie et le bouton de programmation au MERF 3.2 Étape 1. TOUS ÉTEINTS BATTERIE FUSIBLE 7.2 - 12.8V AFFICHAGE À 4 LED AFFICHAGE À 4 LED Étape 2. - Page 13 VERT DROIT EST ALLUMÉ Moteur AEG BATTERIE FUSIBLE 7.2 - 12.8V CONTACTS Le MERF 3.2 reconnaîtra l'absence du moteur et il activera le Programming Mode. WWW.GATEE.EU...
-
Page 14: Menus
NOTEZ S'IL VOUS PLAÎT: N'oubliez pas de toujours enregistrer vos paramètres après la programmation du MERF 3.2, sinon la session sera perdue. Le MERF 3.2 enregistre les paramètres après avoir déconnecté la batterie. WWW.GATEE.EU... -
Page 15: Sous-Menus
Manuel PRESSION MENU DES FONCTIONS PRINCIPALES LONGUE MENU BATTERIE DE LA BATTERIE COMMANDE DE LA MENU DE LA COMMANDE DE LA CADENCE DE TIR CADENCE DE TIR MENU SMART TRIGGER DU SMART TRIGGER PRESSION MENU DU BURST BURST TIME APPROXIMATIF RAPIDE TIME APPROXIMATIF MENU DU BURST... - Page 16 +28ms +56ms Le MERF 3.2 propose 64 réglages de Burst Time pour votre AEG. Réglages jusqu'à 192 ms dans le MENU DU BURST TIME APPROXIMATIF vous permettent de régler par incréments de 4 ms dans le MENU DU BURST TIME PRECISE.
-
Page 17: Paramètres D'usine
MODES DE FONCTIONNEMENT MODE ENHANCED SEMI/AUTO 05. Réglage du Burst Time MERF 3.2 vous permet d'utiliser le MODE BURST 3-coups. Il prend en charge les répliques avec la cadence de tir de 7 à 31 coups par seconde. L'explication théorique Le Burst Time est le temps de trois coups exprimés par milliseconde. - Page 18 Manuel 192ms 224ms 13 rps 288ms 10 rps 352ms 8 rps 416ms 7 rps Le Burst Time Precise ajoute au Burst Time une valeur sélectionnée. ExEmple 1: ExEmple 2: Burst Time: 160ms Burst Time: 224ms Burst Time Precise: +8ms / +16ms Burst Time Precise: +8ms / +16ms Résultat: 160ms+8ms=168ms Résultat: 224ms+16ms=240ms...
- Page 19 Manuel b) Réglage du Burst Time (si vous connaissez la cadence de tir): Si vous connaissez la cadence de tir exacte de votre AEG, il vous suffit de taper dans le menu un temps de trois coups. Effectuez la conversion d'une manière simple selon la formule: Burst Time [ms] = 3000 / ROF [s/s] Un exemple: pour la cadence de tir 20 coups / seconde: 3000/20 = 150ms WWW.GATEE.EU...
-
Page 20: Politique De Garantie
Manuel 06. Politique de garantie GATE Menet, Wojtak Sp. J. garantit que son produit est exempt de défauts matériels et de fabrication à la date d'achat et pour une période d'un (1) an à compter de la date d'achat et il n'est pas extensible. Cette garantie est conditionnée par la bonne utilisation du produit par l'acheteur.
