Transducteur de position linéaire faisant appel à l'inno-
vante solu-tion magnétostrictive GEFRAN ONDA, gage
d'une plus grande longévité.
L'absence de contact électrique sur le curseur suppri-
me les problèmes d'usure et de consommation, d'où
une durée de vie utile pratiquement illimitée.
La nouvelle solution technologique ONDA (brevetée
par Gefran) permet d'obtenir une structure modulaire
essentielle, compacte et facile à installer.

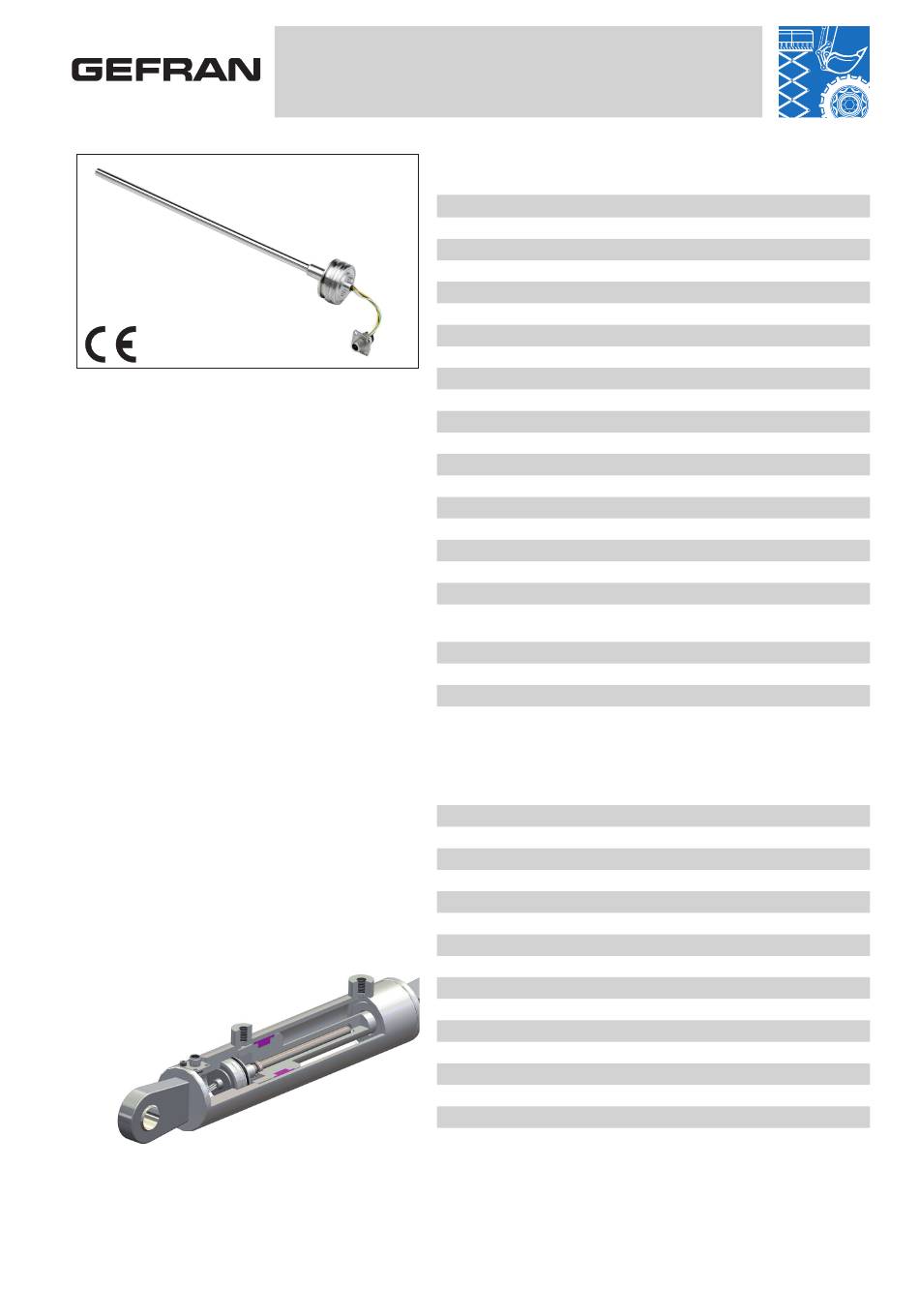

RK-5 est un transducteur de position magnétostrictif à
raccord bridé, conçu pour être entièrement installé à
l'intérieur de vérin oléo-dynamiques.
Son design particulier ainsi que le vaste choix de con-
figurations du curseur, assurent au RK-5 une grande
flexibilité d'installation et une compatibilité totale avec
les spécifications des fabricants de vérins.
Des températures de fonctionnement comprises entre
-40 et +105 °C, avec des pressions de travail jusqu'à
500 bars (valeur de crête) ainsi qu'une résistance
élevée aux vibrations (25 g) et aux chocs (100 g),
confèrent au capteur les qualités de robustesse indi-
spensables pour per-mettre son utilisation dans des
conditions sévères (par exemple, dans le domaine de
l'hydraulique mobile).
Ce capteur garantit des performances de haut niveau
en matière de transduction de la valeur mesurée: linéa-
rité, hystérésis et répétitivité.
Dans les solutions avec sortie de courant ou de tension,
le signal est du type analogique.
RK-5
TRANSDUCTEUR MAGNETOSTRICTIF DE POSITION RECTILIGNE
SANS CONTACT, AVEC RACCORD BRIDE
CARACTERISTIQUES TECHNIQUES
Modèle
de 50 à 2500 mm
Type de mesure
Déplacement
Temps d'échantillonnage (tipique)
1 ms
Essai de choc DIN IEC68T2-27
100g - 11ms - coup unique
Vibrations DIN IEC68T2-6
25g / 10...2000Hz
Vitesse de déplacement
≤ 10 m/s
Accélération maximale
≤ 100 m/s
Résolution
12 bit (min 50 µm)
Pression de fonctionnement
350 bar
Alimentation nominale
10....32 Vdc( E/R)
8...32Vdc (sorties N/O/K/I)
Ondulation maximum d'alimentation
1Vpp
Signal de sortie
0,5...9,5Vdc (RK-5 N)
9,5...0,5Vdc (RK-5 O)
0,5...4,5Vdc (RK-5 K)
4,5...0,5Vdc (RK-5 I)
4...20mA (RK-5 E)
20...4mA (RK-5 R)
Isolation électrique
500V (*) (D.C. Alimentation/masse)
Protection contre l'inversion de polarité
Oui
Protection contre la surtension
Oui
Protection zone du circuit hydraulique
IP67/ IP69 avec connecteur
Température de fonctionnement
-40°...+105°C
Température de stockage
-30°...+100°C
Coefficient de température
0.01% PE / °C
Humidité point EN60068-2-30
humidité sans condensation 90%
(*) Avec suppresseur de tension 50V 2J
(SORTIE ANALOGIQUE)
déplacement
