Fournitures
1 Joulemètre et wattmètre
1 Logiciel CASSY Lab pour Windows 98/ Me/ 2000/ XP ou
version plus récente, avec une aide exhaustive (sans code
d'activation, utilisable sans restriction avec le joulemètre et
wattmètre)
1 Câble USB
4
Guide rapide
Bouton-poussoir U, I, P
Permet la commutation cyclique de l'affichage d'une grandeur
mesurée (indiquée par l'unité de mesure) à la suivante.
La liste de sélection par défaut est « tension (V), courant (A),
puissance (W), travail électrique (Ws) ».
La combinaison de touches U, I, P et t START/STOP permet
d'intégrer à la liste la pointe de tension (Vs) ou la charge (As)
à la place du travail électrique.
Bouton-poussoir RANGE
Permet la commutation cyclique d'une gamme de mesure à la
suivante et active la sélection automatique de la gamme de
mesure (la LED d'état AUTO est allumée).
Si la gamme de mesure sélectionnée est dépassée, l'appareil
se règle dans tous les cas automatiquement sur la gamme de
mesure immédiatement supérieure. Une commutation automa-
tique sur des gammes inférieures ne se produit que lorsque la
sélection automatique de la gamme de mesure est activée.
En principe, la commutation entre les gammes de mesure CC
et CA s'effectue automatiquement.
La combinaison de touches U, I, P et RANGE permet de com-
muter manuellement entre les gammes de mesure CC et CA.
Bouton-poussoir t START/STOP
Lance et interrompt l'intégration pour la détermination du tra-
vail électrique, de la pointe de tension ou de la charge.
Bouton-poussoir OUTPUT
Alterne entre la possibilité de connexion via les douilles de
sécurité de 4 mm et celle via la prise de raccordement inté-
grée.
L'état actuel est signalé par les LEDs d'état. Lors de la com-
mutation, le zéro du courant du joulemètre et wattmètre est
également brièvement recalibré.
Prise de raccordement intégrée
Permet la connexion d'un consommateur de type commercial
(I ≤ 10 A) pour la mesure des données électriques.
L'alimentation de puissance électrique n'est pas autorisée. Des
mesures sur des sources de tension ne sont possibles qu'en
cas de connexion aux douilles de 4 mm.
Douilles 4 mm
Permettent l'alimentation d'une puissance électrique (U ≤ 250
V, I ≤ 10 A) et la connexion d'un consommateur pour la me-
sure des données électriques.
5
Utilisation (sans connexion à l'ordinateur)

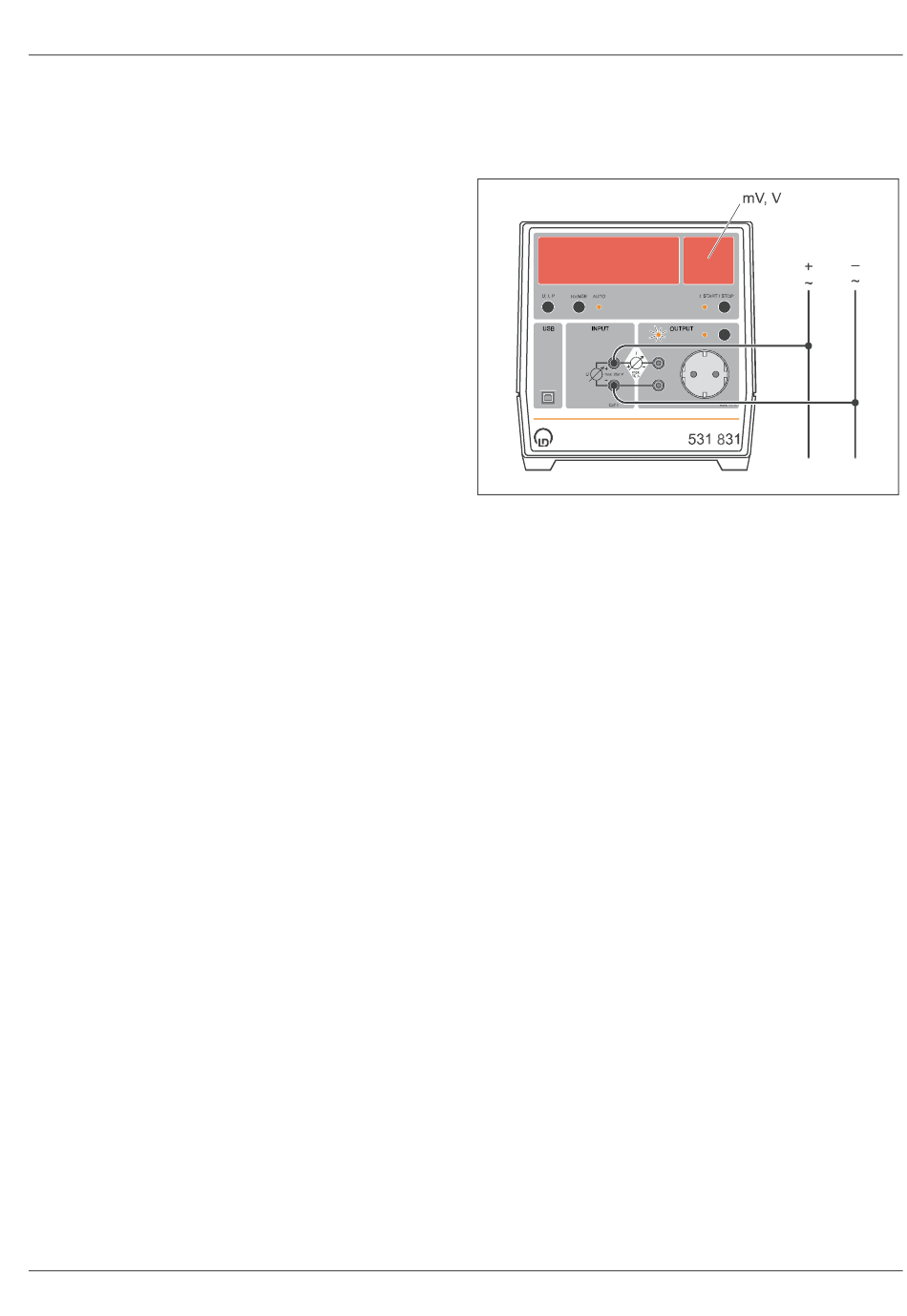

5.1 Mesure de la tension
(connexion aux douilles de 4 mm) :
- Eventuellement appuyer sur le bouton-poussoir OUTPUT
pour activer la LED d'état des douilles de 4 mm.
- Câbler les douilles d'entrée de 4 mm.
- Sélectionner l'unité mV ou V dans l'affichage de l'unité avec
le bouton-poussoir U, I, P.
- Activer la sélection automatique de la gamme de mesure
avec le bouton-poussoir RANGE (la LED AUTO est allu-
mée) ou bien sélectionner une gamme de mesure appro-
priée.
Remarque concernant la tension continue et alternative :
Les gammes de mesure CA sont signalées dans l'affichage de
l'unité par le symbole « ~ ».
En cas de tension continue non lissée, les gammes de mesure
CA sont activées et les valeurs efficaces sont affichées.
Remarque concernant la sélection des gammes de me-
sure :
Si la gamme de mesure sélectionnée est dépassée, l'appareil
se règle dans tous les cas automatiquement sur la gamme de
mesure immédiatement supérieure.
Une commutation automatique sur des gammes inférieures ne
se produit que lorsque la sélection automatique de la gamme
de mesure (Autorange) est activée.
Remarque concernant la précision :
Lorsque les douilles d'entrée sont libres, la valeur mesurée
affichée dépend des influences environnantes extérieures et
n'est donc guère pertinente.
Exemple d'application :
Dans la gamme de mesure la plus sensible (±5 mV, CC), la
mesure des tensions d'un thermocouple ne pose aucun pro-
blème. Par contre, il survient dans l'appareil des tensions
thermoélectriques même pour de faibles différences de tempé-
rature, celles-ci pouvant occasionner un petit décalage.
Mode d'emploi 531 831
