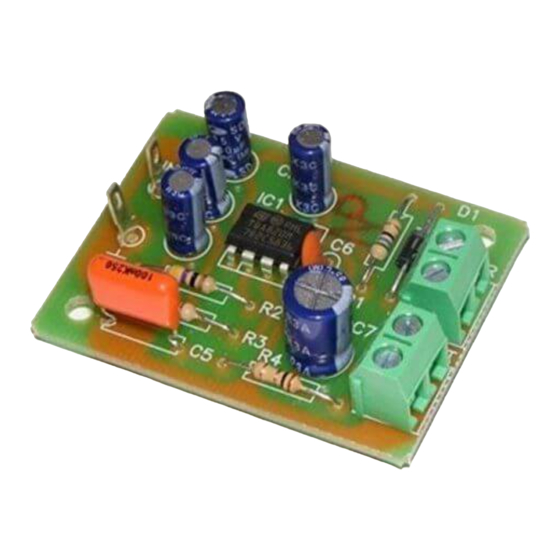

CEBEK E-1 Mode D'emploi

Etape de puissance mono recommandée pour de petites applications. Fournit une puissance maximale de
1,8 W R.M.S. à 4 Ohms. Se caractérise principalement par sa petite taille et sa grande qualité. Incorpore une
protection contre l'inversion de polarité et des bornes de connexion.
ALIMENTATION DU MODULE.
stabilisée (de 4 à 14 V.D.C.); pour cela, nous vous recommandons de ne pas utiliser de simples alimentateurs ou
rectificateurs, qui endommageraient le bon fonctionnement du circuit et génèreraient un bruit, mais la source
d'alimentation FE-2 qui s'adapte parfaitement aux besoins du circuit (ou une batterie pour des applications portables).
Une fois que vous avez consulté la disposition des sorties de la source d'alimentation, connectez les terminaux positif et
négatif de la source d'alimentation aux entrées correspondantes à la borne indiquée sur le schéma.
La distance entre la source d'alimentation et le circuit doit être la plus courte possible (15 cm max.). Avant de passer aux
étapes suivantes, vérifiez que votre montage est correct.
FONCTIONNEMENT.
réalisées, installez un haut-parleur à la borne indiquée. Il est indispensable que le haut-parleur ait une puissance
minimale de 2 W.; toutefois, nous vous recommandons d'en utiliser un avec une puissance supérieure à 5 W. Utilisez
des haut-parleurs de qualité.
ENTREE DE SIGNAL.
il ne devra pas excéder les 700 mV. Réalisez la connexion aux terminaux d'entrée indiqués sur le schéma. La distance
entre l'étape et la source de son devra être la plus courte possible et vous devrez utiliser un câble blindé.
CONTRÔLE DE VOLUME.
un potentiomètre logarithmique de 47 KOhms. Utilisez un câble blindé pour le montage. Cf Paragraphe "Connexion
Générale".
INSTALLATION.
Nous vous recommandons d'installer l'étape dans un boîtier métallique suffisamment grand pour
pouvoir placer le module et sa source d'alimentation. De plus, le boîtier devra disposer d'une grille de ventilation pour
l'évacuation de la grande chaleur produite lors du fonctionnement du circuit. Connectez le terminal négatif de l'étape au
chassis du boîtier métallique, et connectez la masse au chassis du boîtier.
Le module E-1 doit être alimenté sous une tension de 12 V.D.C. parfaitement
Cf Paragraphe "Connexion Générale". Une fois les connexions de la source d'alimentation
Le signal de l'entrée peut être fourni par des prises auxiliaires, tables de mélange, etc. Mais
Pour ajuster le niveau d'entrée de signal à l'étape, en variant ainsi le volume, installez
www.cebek.eu
ETAPE DE PUISSANCE
MONO DE 1 W
CARACTERISTIQUES TECHNIQUES
Tension d'alimentation ............................. De 4 à 14 V.D.C.
Consommation minimale ......................... 25 mA.
Consommation maximale ........................ 150 mA.
Signal minimum d'entrée ......................... 50 mA.
Signal maximum d'entrée ........................ 700 mA.
Impédance sortie ..................................... 4 - 8 Ohms.
Marge de fréquences .............................. 30 - 18.000 Hz.
Distorsion à 1W. ...................................... 0,4 %.
Puissance R.M.S. ................................... 1,8 W.
Puissance musicale ................................ 2,5 W.
- sat@cebek.com
E-1
