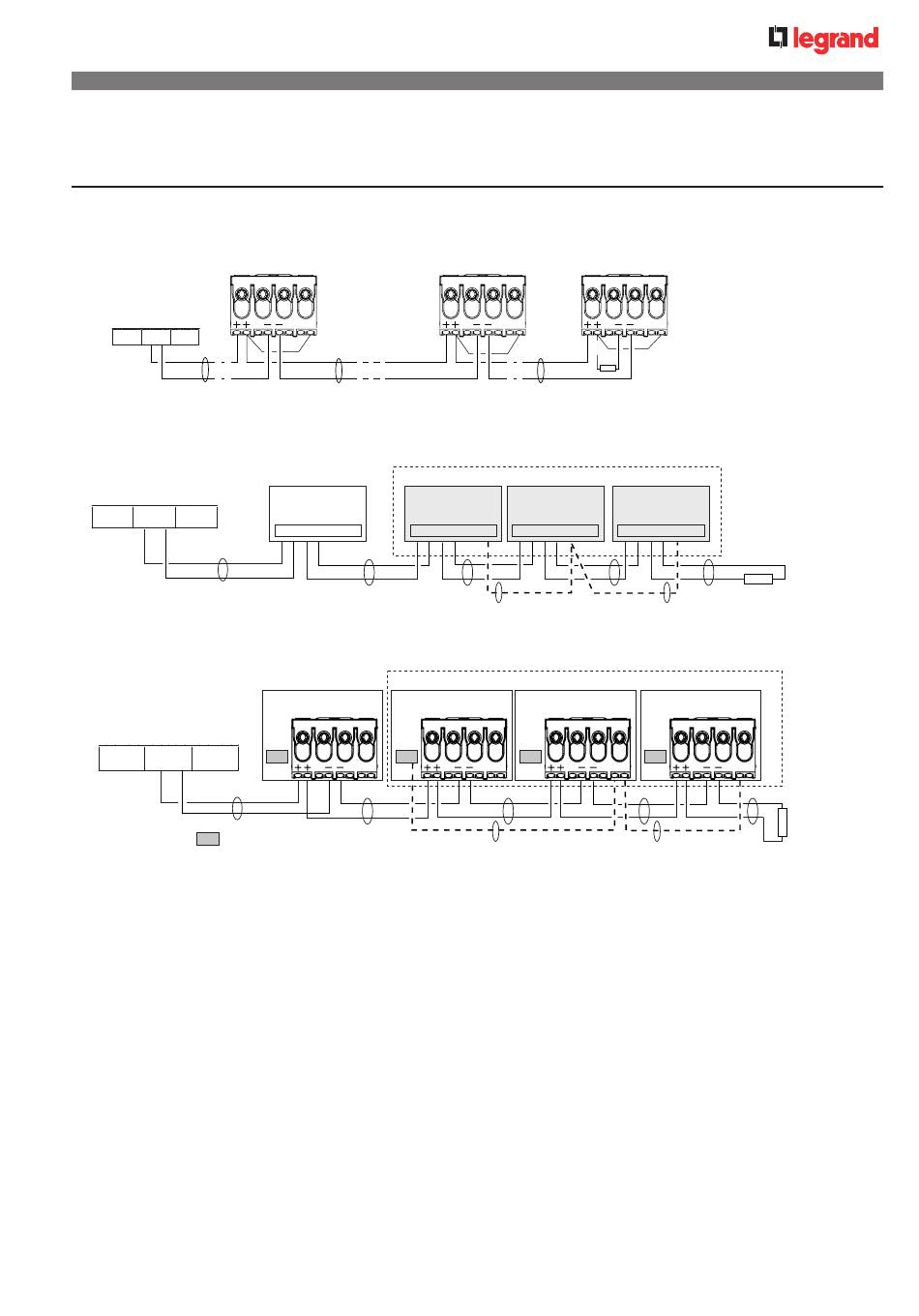

Câbler les diffuseurs sonores pour alarme générale sélective
Exemple de câblage avec réf. 405 81/85/87 utilisés en DAGS
+
-
+
-
+
-
DE 1
DE 2
DE 3
Câbler les diffuseurs lumineux (DVAF)
Exemple de câblage avec réf. 405 96 (DVAF)
+
-
+
-
+
-
DE 1
DE 2
DE 3
Câble 1 CR1
Exemple de câblage avec réf. 0 405 98 (DVAF)
+
-
+
-
+
-
DE 1
DE 2
DE 3
Câble 1 CR1
est situé sur le circuit électronique
Sout
Respecter les consignes d'installation des lignes de DE
• Réalisez tous les câblages hors tension
• Respectez les polarités
• Raccordez tous les diffuseurs sonores sur un même câble, ne pas faire de dérivation ou de câblage en étoile
• Cas particulier des diffuseurs lumineux :
- Raccordez tous les diffuseurs lumineux sur un même câble, ne pas faire de dérivation ou de câblage
en étoile
- Pour synchroniser une zone de diffuseurs lumineux, raccordez l'entrée Si ou Sin des diffuseurs
à synchroniser sur la sortie So ou Sout du premier diffuseur lumineux à synchroniser (le plus proche
du CMSI)
• Placez une résistance de 3,3 kΩ en fin de ligne
• Placez une résistance de 3,3 kΩ sur les borniers des sorties DE non utilisés
• Configurez la fonction « DIFFUSEURS SONORES » « EN SERVICE »
• Tension aux bornes + / - : 24 VDC en alarme
• Câble de catégorie CR1 au sens de la norme NF C 32-070
A4 V
A5 V
SC SC
DL non synchronisé
DL synchronisé
+ - + -
+ - + -
Si So
Câble 2 : synchronisation des DL (si besoin), utiliser un câble séparé
DL non synchronisé
DL synchronisé
Sout
Sout
Sin Sin
Câble 2 : synchronisation des DL (si besoin), utiliser un câble séparé
35
SC SC
DL synchronisé
+ - + -
+ - + -
Si So
Si So
DL synchronisé
Sout
Sin Sin
Sin Sin
29
24
SC SC
3,3 kΩ
fin de ligne
DL synchronisé
Si So
R
3,3kΩ
fin de ligne
DL synchronisé
Sout
Sin Sin
R
fin de ligne
3,3kΩ
