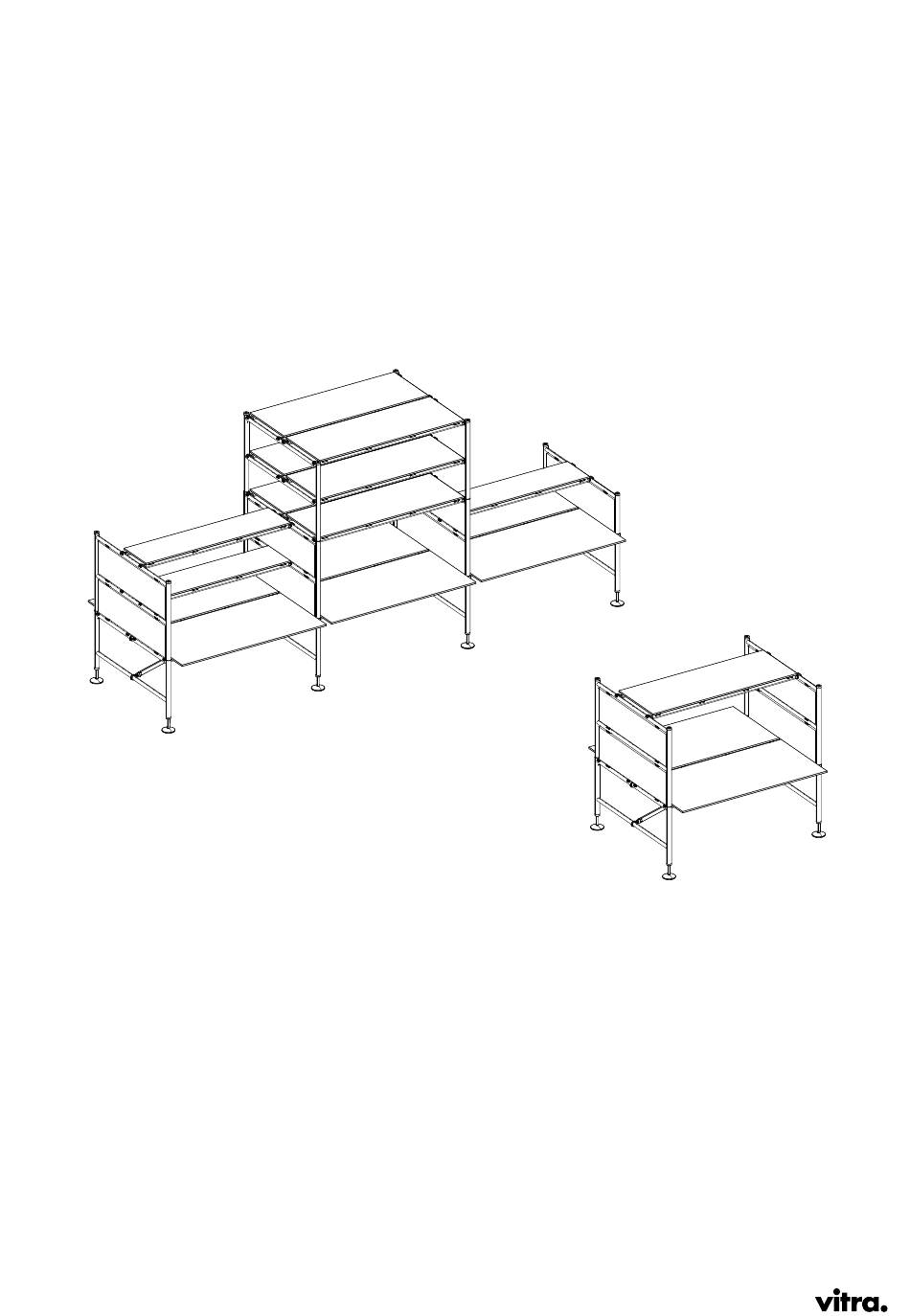

- Page 1 COMMA Developed by Vitra in Switzerland Design : Vitra Notice de montage et d’utilisation 2022, 62913588/A...
-
Page 2: Table Des Matières
SOMMAIRE Sommaire Remarques ............................. 4 Utilisation conforme à l’usage prévu ..................4 Explication des symboles ......................4 Sécurité ............................5 Description des composants de base du produit ..............6 Descriptions des composants de base ..................6 Base Frame ............................ 7 Top Frame ............................ - Page 3 SOMMAIRE Montage du couvercle des tubes porteurs ................33 Démontage du couvercle des tubes porteurs ............... 33 Alignement du module ......................34 Montage de Screen ........................35 7.9.1 Fixation du screen avec rubans adhésifs et à boucles ............36 7.10 Montage Shelf ..........................37 7.10.1 Fixation de la shelf avec rubans adhésifs et à...
-
Page 4: Remarques
REMARQUES Remarques Lisez avec attention cette notice d’utilisation avant d’utiliser le matériel. Conservez-la pré- cieusement pour pouvoir la consulter ultérieurement. Seul le personnel qualifié est autorisé à effectuer le montage et le démontage. Contrôler que le contenu est complet avant le mon- tage. -
Page 5: Sécurité
Seul le personnel qualifié est autorisé à effectuer le montage et le démontage. Contrôler que le contenu est complet avant le montage. Ne pas utiliser d’éléments ne faisant pas par- tie du système COMMA. REMARQUE Avant chaque montage et modification, le monteur doit passer en revue la Checklist point par point. -
Page 6: Description Des Composants De Base Du Produit
DESCRIPTION DES COMPOSANTS DE BASE DU PRODUIT Description des composants de base du produit Les 6 composants de base offrent d’infinies combinaisons de montage différentes et doivent être montés en respectant les règles de sécurité en vigueur. Des montages différents et des modifications sont toujours possibles. -
Page 7: Base Frame
DESCRIPTION DES COMPOSANTS DE BASE DU PRODUIT 3.2 Base Frame Le Base Frame constitue la base de chaque structure. Il est disponible en différentes hau- teurs et différents axes. Désignation: Base Frame + mesure axiale + nombre UH + entraxe (exemple : Base Frame 800/1/395) Axe en mm 1 UH... -
Page 8: Horizontal Beam
DESCRIPTION DES COMPOSANTS DE BASE DU PRODUIT 3.4 Horizontal Beam Les crochets sont accrochés d’en haut dans les échelons des Frames et sont verrouillés auto- matiquement avec des ressorts à lame. Désignation : Horizontal Beam + mesure axiale (exemple : Horizontal Beam 1200) Axe en mm 400, 600, 800, 1200, 1600, 2000 3.5 Diagonal Beam... -
Page 9: Screen
DESCRIPTION DES COMPOSANTS DE BASE DU PRODUIT ou non en fonction du type de montage employé. Désignation: Shelf + longueur dimension nominale + largeur dimension nominale + épais- seur du matériau (exemple : Shelf 1200/800/16) L : Longueur dimension nomi- l : Largeur dimension nominale en mm nale en mm 300, 400, 600, 800, 1000, 1200... -
Page 10: Tables Indépendantes
DESCRIPTION DES COMPOSANTS DE BASE DU PRODUIT exemple matériaux en bois : Screen 1200/2/395/16 exemple feutre de polyester : Screen POV/1200/2/395/24 L : Longueur dimension nominale en 1 UH 400, 600, 800, 1200, 1600, 2000 2 UH 400, 600, 800, 1200, 1600, 2000 3.8 Tables indépendantes REMARQUE Pour le montage de la table indépendante, se reporter à... -
Page 11: Principe De Montage
PRINCIPE DE MONTAGE Principe de montage Principe de montage Shelf Exemples de positions de montage possibles des Shelves : → Chaque variante peut être montée à chaque hauteur (en fonction des restrictions). Repères de position : Les échelons présentent de petites fentes, qui peuvent être utilisées comme repères pour la plupart des applications ou positions des Horizontal Beams. -
Page 12: Principe De Montage Screen
PRINCIPE DE MONTAGE REMARQUE Des entretoises sont montées sous les Shelfs avec et sans tenons et avec et sans ferme- tures velcro. Les entretoises extérieures ont toujours des tenons, qui doivent être insérés dans les trous prévus à cet effet dans les Horizontal Beams. Les entretoises sont alors fixées aux Horizontal Beams avec les fermetures velcro. - Page 13 PRINCIPE DE MONTAGE 1. Screen (A) avec supports échancrés à l’extérieur entre deux Frames. Comme aucune Hori- zontal Beam n’est encore disponible, une Horizontal Beam supplémentaire doit être pré- vue. 2. Screen (A) avec supports échancrés à l’extérieur entre deux Frames. Ici, il est possible d’utiliser la Horizontal Beam de la Shelf La Horizontal Beam peut être utilisée à...
-
Page 14: Consignes Et Restrictions Pour Le Montage Et Les Modifications
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS Consignes et restrictions pour le montage et les modifica- tions Diagonal Beam et Horizontal Beam 5.1.1 Consignes générales pour tous les modules • Les Diagonal Beams et Horizontal Beams peuvent en principe être déplacées dans la profondeur. -
Page 15: Consignes Générales - Prendre En Compte L'espace - Tous Les Modules
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 5.1.2 Consignes générales - Prendre en compte l’espace - Tous les mo- dules Veiller à la disposition spatiale des éléments de base. NON admissible : Les Horizontal Beams et Diagonal Beams ne sont pas conçues pour absorber des torsions. -
Page 16: Consignes Pour Modules Seuls
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 5.1.3 Consignes pour modules seuls Profondeur de module (PM) = 400-2000/hauteur de module (HM) = 1 UH • 1 ensemble de Diagonal Beams • 2x Horizontal Beam - 1x en longueur décalé au moins de la moitié de la profon- deur du module Profondeur de module (PM) ≤... - Page 17 CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS Profondeur de module (PM) ≤ 1200/6-7 UH • 2 ensemble de Diagonal Beams espacés d’au min. 2 UH - 1 ensemble 1 UH - 1 ensemble 2 UH • 3x Horizontal Beam - 1x sous l’un des ensembles diagonaux - 1x sur l’un des ensembles diagonaux - 1x en longueur décalé...
-
Page 18: Consignes Pour Les Chaînages
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 5.1.4 Consignes pour les chaînages 1-3 UH • 1 de Diagonal Beams min. 1 UH • 3x Horizontal Beam - 1x sous l’un des ensembles diagonaux - 1x sur l’un des ensembles diagonaux - 1x en longueur décalé... - Page 19 CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 2022, 62913588/A 19/40...
-
Page 20: Stabilité
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 5.2 Stabilité 1. Le rapport entre la hauteur de module (HM) et la profondeur de module (PM) (mesure axiale tube porteur) et le rapport entre la hauteur du module (HM) et la longueur du mo- dule (LM) (mesure axiale tube porteur) doit être ≤ 5 (réglementation DGUV (Assurance al- 2. -
Page 21: Tableau Stabilité
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 5.2.2 Tableau stabilité Stabilité restrictions montage Shelf selon : Europe (hors USA et hors BIFMA) Combinaisons de Shelfs et d’armoires et autres combinaisons hors éléments de séparation de pièce et tables DIN FB 147 mobilier de bureau DIN EN 16121 meubles de rangement à... -
Page 22: Somme Maximale De Toutes Les Surfaces Horizontales Par Module
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS *) non admissible : Profondeur de module (PM) = 600 mm et longueur de module (LM) = 1600 mm et hauteur de module (HM) = 1 UH 5.3 Somme maximale de toutes les surfaces horizontales par mo- dule REMARQUE Les surfaces maximale de toutes les surfaces horizontales ne doit pas dépasser 19 m²... -
Page 23: Exigences En Matière De Bureaux
ATTENTION Veiller à la force portante admissible du sol. Vous trouverez un tableau avec les charges ponctuelles correspondantes sur www.vi- tra.com sur les produits Comma dans les informations. 5.4 Exigences en matière de bureaux REMARQUE Lorsque les mesures d'une configuration correspondent aux mesures indiquées, alors le bureau remplit les exigences de la norme EN527-1. -
Page 24: Configuration À Partir De Frame 800
CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 5.4.2 Configuration à partir de Frame 800 5.4.3 Configuration double 24/40 2022, 62913588/A... - Page 25 CONSIGNES ET RESTRICTIONS POUR LE MONTAGE ET LES MODIFICATIONS 2022, 62913588/A 25/40...
-
Page 26: Checklists
CHECKLISTS Checklists REMARQUE Avant chaque montage et modification, le monteur doit passer en revue le chapitre 6 "Checklists" point par point. Chaque point de la liste doit obligatoirement être contrôlé et respecté. Chaque module* (M) doit avoir au min. 2x Diagonal Beams (A) et 3x Horizontal Beams (B) ;... - Page 27 CHECKLISTS Les vis de montage des Top Frames doivent être serrées. ☑ Les Horizontal Beams doivent être accrochées par le haut. ☑ Les Diagonal Beams doivent être accrochées par le haut et verrouillées. ☑ La profondeur de plateau (A) détermine la hauteur de dépassement des Horizon- tal Beams (B).
-
Page 28: Montage
Montage Consignes générales de montage Comma offre de nombreuses possibilités. Avant utilisation, il est nécessaire de se familiariser avec les différents composants et leurs fonctionnalités ainsi qu’avec les limites du système. Les instructions de montage et d’utilisation sont des documents importants qui doivent être pris en compte par l’utilisateur. -
Page 29: Montage Du Base Frame
MONTAGE 7.2 Montage du Base Frame Monter les patins. Les couvercles des tubes porteurs sont montés à la fin, sur les Frames du haut. 2022, 62913588/A 29/40... -
Page 30: Montage Top Frame
MONTAGE 7.3 Montage Top Frame 30/40 2022, 62913588/A... -
Page 31: Montage Horizontal Beam
MONTAGE 7.4 Montage Horizontal Beam REMARQUE Pour connaître la bonne position de montage de la Horizontal Beam, lire les points 5 "Consignes et restrictions pour le montage et les modifications" et 4.1 "Principe de mon- tage Shelf". 2022, 62913588/A 31/40... -
Page 32: Montage Diagonal Beam
MONTAGE 7.5 Montage Diagonal Beam REMARQUE Pour connaître la bonne position de montage de la Diagonal Beam, lire le chapitre 5 "Consignes et restrictions pour le montage et les modifications" avant le début du mon- tage. 32/40 2022, 62913588/A... -
Page 33: Montage Du Couvercle Des Tubes Porteurs
MONTAGE 7.6 Montage du couvercle des tubes porteurs 7.7 Démontage du couvercle des tubes porteurs 2022, 62913588/A 33/40... -
Page 34: Alignement Du Module
MONTAGE 7.8 Alignement du module 34/40 2022, 62913588/A... -
Page 35: Montage De Screen
MONTAGE 7.9 Montage de Screen REMARQUE Voir également 4.2 "Principe de montage Screen". REMARQUE Repousser le support avec la pression (min. 100 N). 2022, 62913588/A 35/40... -
Page 36: Fixation Du Screen Avec Rubans Adhésifs Et À Boucles
MONTAGE 7.9.1 Fixation du screen avec rubans adhésifs et à boucles REMARQUE Le Screen ne tient qu’après fixation avec le ruban adhésif et à boucles. 36/40 2022, 62913588/A... -
Page 37: Montage Shelf
MONTAGE 7.10 Montage Shelf REMARQUE Voir également 4.1 "Principe de montage Shelf". 2022, 62913588/A 37/40... -
Page 38: Fixation De La Shelf Avec Rubans Adhésifs Et À Boucles
MONTAGE 7.10.1 Fixation de la shelf avec rubans adhésifs et à boucles 38/40 2022, 62913588/A... - Page 39 MONTAGE 2022, 62913588/A 39/40...
- Page 40 REMARQUE Avant chaque montage et modification, le monteur doit passer en revue le chapitre 6 "Checklists" point par point. Chaque point de la liste doit obligatoirement être contrôlé et respecté. Vitra Factory GmbH Charles-Eames-Strasse 2 79576 Weil am Rhein Allemagne...
