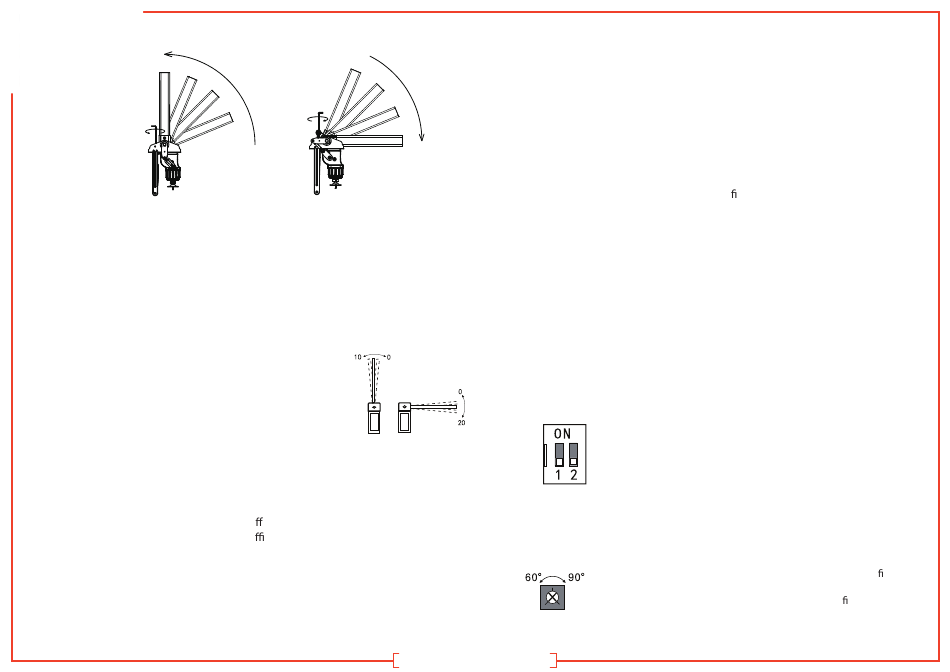

La lisse se soulève
AUTOMATIC CONTROL
Figure 8
Tourner dans le sens inverse
des aiguilles d'une montre
avec une clé hexagonale de 6 mm
Barrière tremblant sérieusement
lors de la levée, le ressort est trop
serré, veuillez desserrer le ressort.
Réglage horizontal : lorsque l'indicateur UPlimit est allumé, continuez à appuyer sur «
SET », puis appuyez sur le bouton HAUT (si l'angle est supérieur à 90°) ou sur le bouton
BAS (si l'angle est inférieur à 90°) de la télécommande. L'angle de réglage est compris
entre 0 et 10 degrés. Lachez le bouton SET, le réglage est terminé.
Réglage vertical : lorsque l'indicateur de limite DOWN est
allumé, continuez à appuyer Bouton « SET », puis appuyez sur le
bouton HAUT (si l'angle est inférieur à 0°) ou BAS (si l'angle est
supérieur à 0°) de la télécommande. L'angle de réglage est
compris entre 0 et 20. Lachez le bouton SET, le réglage est
terminé.
Remarque : lorsque vous appuyez sur le bouton STOP de la
télécommande lors du réglage, l'indicateur de fonction
s'allumera. Le clignotement indique l'enregistrement de l'angle.
7.3. Explications et instructions du schéma électrique
Tous les branchements électriques sont e ectués avant la livraison et merci de
ne pas les changer au hasard. Il vous su t de connecter l'alimentation et la
mise à la terre. Explications et instructions pour les principales fonctions et
interfaces comme suit (de gauche à droite) :
7.3.1. Interface de sortie de relais de limite supérieure/inférieure : cette
interface est destinée à sortie de relais limite (ou limite inférieure) (pas
d'alimentation, signal de commutation), les systèmes peuvent obtenir un état
de position de la lisse par cette sortie.
Tourner dans le sens des aiguilles
d'une montre à l'aide d'une
clé hexagonale de 6 mm
La lisse descend
Barrière tremblant sérieusement en
descendant, le ressort est trop lâche,
veuillez serrer le ressort.
Figure 9
4M-automatic-control.com
7.3.2. Interface cellule photoélectrique infrarouge et détecteur de
boucle : les 2 interfaces de gauche sont pour la sortie d'alimentation DC12V,
peut fournir de l'énergie (inférieure à 1A) pour photocellule ; les 3 interfaces de
droite sont les entrées du signal de la cellule photoélectrique, le détecteur de
boucle entrée de signal et le commun. Le signal de contact sec NO et COM sur
la partie réceptrice de la cellule photoélectrique, se connectant à « entrée de
signal de la cellule photoélectrique » et Interfaces « COM » de la carte de
contrôle. Le signal de contact sec NO et COM sur la partie de sortie du
détecteur de boucle, se connectant à "Détecteur de boucle les interfaces
d'entrée de signal » et « COM » de la carte de commande.
7.3.3. Interface d'entrée de contrôle laire : cette interface est un signal
d'entrée à contact sec, UP (ou DOWN, ou STOP) elle se connecte avec "COM", la
barriere fonctionnera directement. L'utilisateur peut utiliser cette interface
pour connecter le système de contrôle d'accès ou de stationnement système
ou un recepteur externe. On peut également connecter un pupitre pour
contrôler la barrière.
7.3.4. Interface lumineuse V&R : cette interface n'est pas alimentée,
comme un interrupteur, « COM » besoin de se connecter avec la puissance
correspondante de la lumière V&R. Quand la lisse est en position horizontale,
la lumière rouge restera allumée ; quand la lisse s'ouvrira le feu vert s'allumera.
Pendant le mouvement, les voyants rouges et vert s'allumeront
alternativement.
7.3.5. Réglage de la fonction
7.3.5.1. Réglage du commutateur DIP :
Commutateur DIP 1 : sélection du type de limite
« ON » ： limite de lame
« OFF » ： limite numérique
Commutateur DIP 2 : Commutateur de fonction tampon pour
rampe UP/DOWN
« ON » : la fonction tampon est fermée
« OFF » : la fonction tampon est ouverte
(Remarque: pour la barrière 3s, il est préférable d'ouvrir la
fonction tampon)
7.3.5.2.Réglage de l'angle de levée
Dans le sens inverse des aiguilles d'une montre jusqu'à la n est
de 60°
Dans le sens des aiguilles d'une montre jusqu'à la n est de 90 °
Le milieu est 65° 85°
