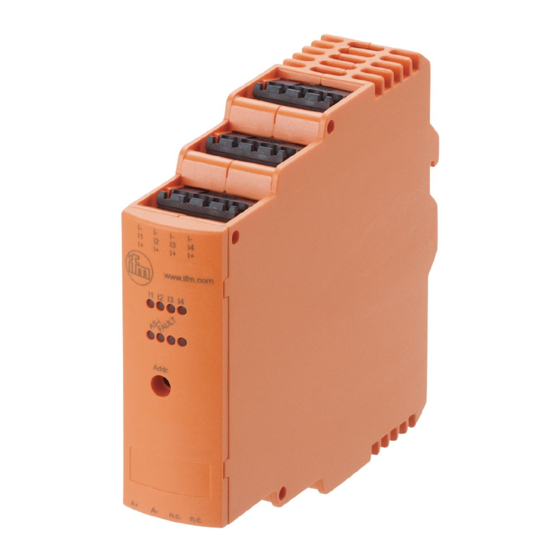

- Page 1 Notice d'utilisation Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267...
-
Page 2: Table Des Matières
5.3.2 Modules d'entrées TOR AC2250 et AC2254 ....... 12 5.3.3 Module de sortie TOR AC2252 . -
Page 3: Remarques Préliminaires
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 1 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat... -
Page 4: Consignes De Sécurité
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine 2 Consignes de sécurité • L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à... -
Page 5: Usage Prévu
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 3 Usage prévu • Les appareils servent de modules d'entrée et de sortie TOR dans le réseau AS-i. Ils relient max. 4 capteurs (2 fils ou 3 fils) et max. 4 actionneurs au maître AS-i. -
Page 6: Montage
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine 4 Montage 4.1 Lieu de montage Pour un fonctionnement correct, installer l'appareil dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010. -
Page 7: Déclassement Pour La Juxtaposition D'appareils Identiques
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 4.4 Déclassement pour la juxtaposition d’appareils identiques En cas de juxtaposition d’appareils identiques, le déclassement s'applique conformément aux tableaux suivants : Référence Déclassement AC2250 Courant max. total des entrées en cas de juxtaposition I [%] T [°C]... -
Page 8: Juxtaposition D'appareils Différents
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine Référence Déclassement AC2252 Courant max. total des sorties en cas de juxtaposition I [%] T [°C] Température ambiante -25 à 60 °C / déclassement linéaire 50 à 60 °C Courant max. -
Page 9: Démontage De L'appareil
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 4.6 Démontage de l'appareil 4.7 Montage des capteurs u Suivre les instructions de montage du fabricant. -
Page 10: Raccordement Électrique
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine 5 Raccordement électrique 5.1 Consignes générales de raccordement u Avant le raccordement de l'appareil mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits des charges des entrées/sorties alimentés séparément. -
Page 11: Schéma De Branchement
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Référence Déclassement AC2264 Courant max. total des entrées / sorties pour un appareil séparé I [%] T [°C] Température ambiante -25 à 70°C / 60 à 70°C déclassement linéaire Courant max. -
Page 12: Modules D'entrées Tor Ac2250 Et Ac2254
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine I- : alimentation capteur 0 V I+ : alimentation capteur +24 V AC2251, alimentation capteur via AS-i AC2261 I1 I2 I3 I4 AC2257, alimentation capteur viaAUX I+ I+ I+ I+... -
Page 13: Module De Sortie Tor Ac2252
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 5.3.3 Module de sortie TOR AC2252 Addr. AS-i O1...O4 Load Fig. 6: Schéma de branchement O- : sortie de commutation actionneur 0 V O1… sortie de commutation actionneur 1 à 4... -
Page 14: Technologie De Raccordement
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine I- : alimentation capteur 0 V I+ : alimentation capteur +24 V AC2264 alimentation capteur via AS-i I1 I2 I3 I4 AC2266 alimentation capteur viaAUX I+ I+ I+ I+... -
Page 15: Mise En Service / Adressage
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 6 Mise en service / adressage A la livraison, l'adresse est 0. 6.1 Adressage avec l'unité d'adressage AC1154 Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée. -
Page 16: Eléments De Service Et D'indication
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine 7 Eléments de service et d’indication LED 1 LED 2 LED 3 1 : Borniers avec cages à ressort LED 1 : Indication de commutation des entrées capteur I1...I4 (sauf AC2252) 2 :... -
Page 17: Schéma D'encombrement
Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 7.2 Schéma d'encombrement... -
Page 18: Entretien, Réparation Et Élimination
AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine 8 Entretien, réparation et élimination 8.1 Entretien L’appareil est sans entretien. 8.2 Nettoyage de la surface du boîtier u Mettre l'appareil hors tension. u Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
