DE
Betriebsanleitung
Akkuschrauber 3,6 V mit LED
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar
sein.
Hinweise zur Netztrennung des Netzteils
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen
Steckdosen verwendet werden, um es im Notfall und nach Gebrauch
schnell aus dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker
direkt am Steckergehäuse ziehen!
• Nur das mitgelieferte Netzteil benutzen.
Batteriegefahren
Die Batterien/Akkus sind nicht tauschbar.
• Ausgelaufene, deformierte oder korrodierte Zellen im Produkt
belassen und mittels geeigneter Schutzvorrichtungen
entsorgen.
• Nicht ins Feuer werfen.
• Körperkontakt mit geerdeten Oberflächen vermeiden.
Einzugsgefahr
Rotierende Teile können lockere Kleidung und Haare einziehen.
• Enganliegende Kleidung tragen.
• Lange Haare Vor Arbeitsbeginn zusammenbinden.
Nicht für Kinder und Personen mit physisch und/oder psychisch einge-
schränkten Fähigkeiten geeignet.
• Gehäuse nicht öffnen.
• Netzkabel nicht knicken und dehnen.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Technische Daten von Produkt, Stromnetz und Peripheriege-
räten vergleichen.
Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den
Händler oder Hersteller wenden.
• Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand benutzen.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Verletzungsgefahr durch Stolpern und Sturz
• Nur auf stabilen, rutsch- sowie feuerfesten und horizontalen
Unterlagen laden.
• Nur im Trockenen verwenden.
• Nicht in explosionsgefährdeter Umgebung betreiben.
• Anschlüsse nicht kurzschließen.
• Schutzausrüstungen den Arbeitsanforderungen anpassen.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Akkuschrauber 3,6 V mit LED
Der Akkuschrauber ist ein handgehaltenes Werkzeug für den privaten Hausge-
brauch. Er ermöglicht das Ein- und Ausdrehen von Schrauben sowie das Beleuchten
der Schrauben. Das Produkt kann nur kabellos betrieben werden.
2.2 Bedienelemente und Teile
3
14
11
2
1
6
5
12

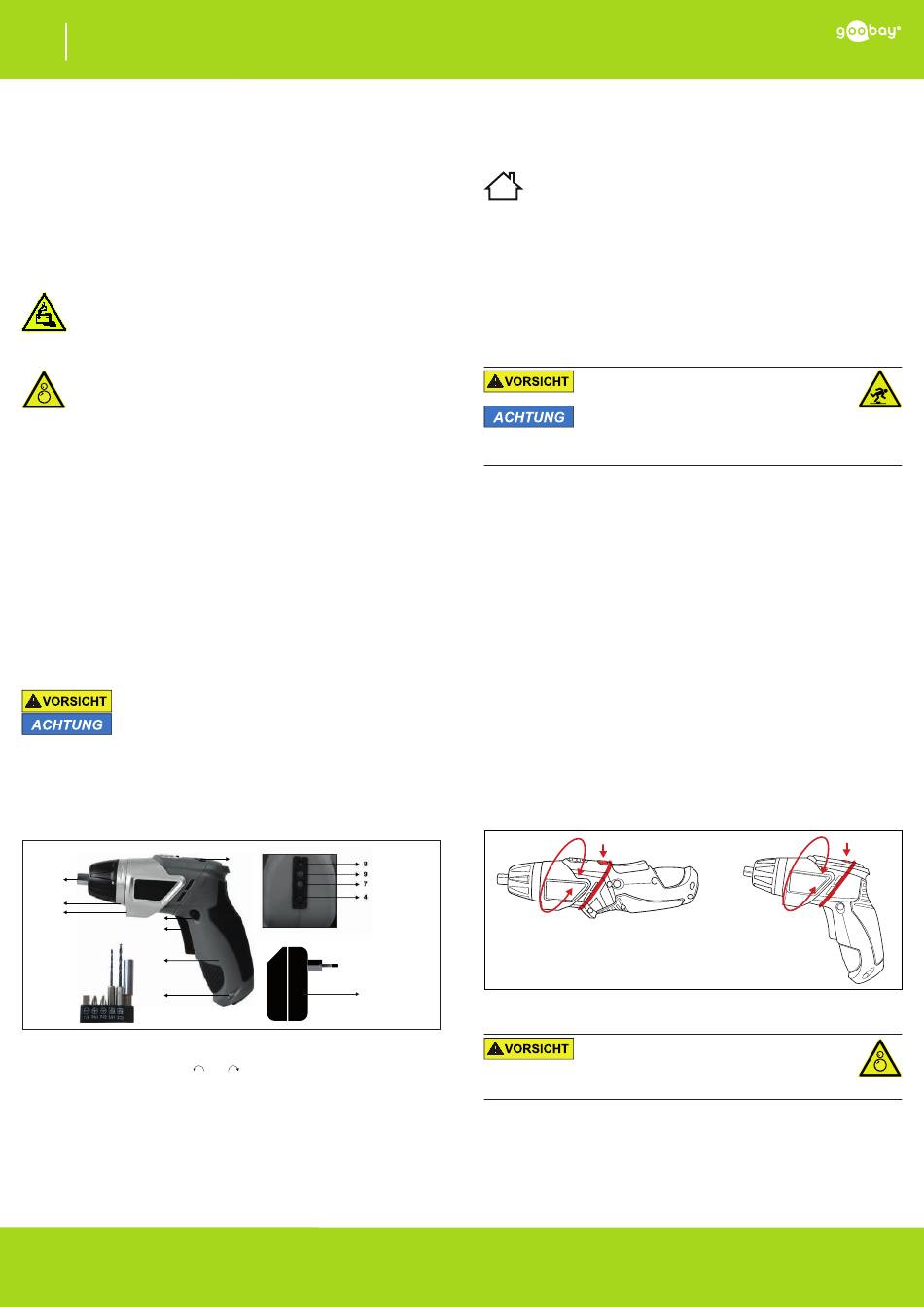

Fig. 1: Bedienelemente und Teile
1 Betätigungs-Taster
2 Richtungswahlschalter (
3 Bit-Halter
4 Taster für Akkustatus
5 Schraubaufsatz (1x Schlitz, 2x Kreuzschlitz, 2x Bohrer, Verlängerung)
6 Griff
7 Akkustatus rot
8 Akkustatus rot+gelb
9 Akkustatus rot+gelb+grün
10 Netzteil
11 LED-Beleuchtung
12 Öse für Zubehörlasche
13 Umbauarrettierung
14 Drehmomentschalter
REV2019-01-03
V2.0tf
Original-Betriebsanleitung: Deutsche Fassung
13
10
| 0 | )
(<20 %, LEER)
(20-70 %)
(>70 %, VOLL)
2.3 Lieferumfang
Akkuschrauber, 3 Schraubaufsätze, 2 Bohraufssätze, Verlängerung, Netzteil,
Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
Alle nicht in dieser Betriebsanleitung aufgeführten Verwendungen, insbesondere
explizit untersagte Handlungen gelten als nicht bestimmungsgemäß.
4 Vorbereitung
• Laden Sie den Akkuschrauber vor dem ersten Gebrauch
vollständig auf.
Werden die ersten Ladevorgänge unvollständig ausgeführt, kann sich
dies negativ auf die Akkukapazität auswirken.
5 Laden des Akkuschraubers
Verletzungsgefahr durch Stolpern und Sturz
Kabel können übersehen werden.
•
Sachschaden
Akkulaufzeit und -lebensdauer können sich
verschlechtern.
•
1.
Die Ladekontrolleuchte leuchtet
gangs. Während des Ladevorgangs kann der Akkuschrauber
nicht eingeschaltet und verwendet werden. Der Ladevorgang
dauert ~ 3-5 Stunden.
2.
Akkustatus rot
Akkustatus rot+gelb
Akkustatus rot+gelb+grün
3.
6 Montage
• Montieren Sie einen der mitgelieferten Schraub- oder Bohr-
aufsätze entsprechend der auszuführenden Arbeit.
Im Bit-Halter befindet sich ein Dauermagnet, der die Schraubaufsätze
gegen Herausrutschen sichert.
7 Umbau
Der Akkuschrauber lässt sich in Pistolenform, aber auch in Schraubendreherform
bedienen.
1. Halten Sie den Akkuschrauber am Griff fest.
2. Drücken Sie zum Umbauen die Umbauarretierung und drehen
Sie zeitgleich den vorderen Teil des Akkuschraubers in die
gewünschte Position bis er einrastet.
Fig. 2: Umbau
8 Betrieb
Einzugsgefahr
Rotierende Teile können lockere Kleidung und
Haare einziehen.
•
•
1.
2.
3.
- 1 -
Kabel sicher verlegen.
Akku nur bei Umgebungstemperaturen
zwischen +10~+40 °C laden.
Stecken Sie das mitgelieferte Netzteil in den DC-
Anschluss an der vorderen Griffunterseite des
Akkuschraubers sowie in eine freie und gut zu-
gängliche Steckdose.
rot während des Ladevor-
Drücken Sie den Taster für den Akkustatus.
(<20 %, LEER),
(20-70 %),
(>70 %, VOLL)
Trennen Sie den Akkuschrauber nach dem Laden
vom Netzteil.
Enganliegende Kleidung tragen.
Lange Haare Vor Arbeitsbeginn zusammenbinden.
Wählen Sie die Sicherheitsausrüstung, wie Hand-
schuhe, Schutzbrille usw. nach der Art der Tätig-
keit und den Umgebungsbedingungen sowie
Materialien.
Stellen Sie die gewünschte Drehrichtung mittels
Richtungswahlschalter (2) und das Drehmoment
mittels Drehmomentschalter (14) ein.
Halten Sie den Akkuschrauber am Griff fest und
drücken Sie den Schraubaufsatz mit ausreichen-
der Kraft auf.
