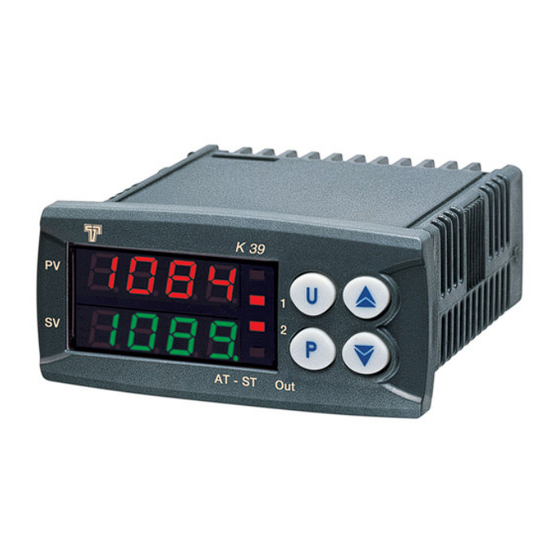

Tecnologic K39 Manuel D'ingénierie

K39
REGULATEUR ET
MINI-PROGRAMMATEUR
Manuel d'Ingénierie
Code : MK39SFRA06
1. DIMENSIONS ET TROUAGE (mm)
78
2. CONNEXIONS
RELAYS: 8A-AC1 (3A-AC3) 250 VAC
SSR: 8 mA / 8 VDC
SSR
-
RELAY
C NC NO
1 2 3 4 5
OUT 1
SUPPLY
Voir le detail du cablage à la fin
2.1 – QUALITES POUR LE MONTAGE
- Vr. 06 (FRA)
5,5
64
71
-
K 38/39
INPUT
C NC NO
6 7 8 9 1 0 11 1 2
-
OUT 2
O U T 1 0 VDC
M ax 2 0 mA
4..20 mA PASSIVE
(2 wires)
-
ext.
gen.
4..20 mA
+
ACTIVE
+
0/4..20 mA ACTIVE
0..50/60 mV
0...1 V
0/1..5 V
0/2..10 V
TECNOLOGIC spa - K 39 – MANUEL D'INGENIERIE S- Vr. 06- PAG. 1
Ces instruments ont été projetés pour une installation permanente,
pour une utilisation dans un milieu couvert et pour le montage dans
des cadres électriques qui protègent la partie postérieure de
l'instrument, la borne et les connexions électriques.
Monter l'instrument dans un cadre qui a les caractéristiques
suivantes :
1) Il doit être facilement accessible.
2) Il ne doit pas être soumis à des vibrations ou à des impacts.
3) Il ne doit pas y avoir de gaz corrosifs.
4) Il ne doit pas y avoir la présence d'eau ou d'autres fluides
(condensation).
5) La température ambiante doit être comprise entre 0 et 50 ° C.
6) L'humidité relative doit rester à l'intérieur du champ d'utilisation
(de 20% à 85 % RH).
L'instrument peut être monté sur un panneau ayant une épaisseur
maximum de 15 mm. Pour obtenir la protection maximale frontale
(IP65), il faut monter la garniture en option.
2.2 – NOTES GENERALES SUR LES CONNEXIONS
ELECTRIQUES
1) Ne pas câbler les câbles de signal avec les câbles de
puissance.
2) Les composants externes (comme les barrières zener) peuvent
causer des erreurs de mesure dues à des résistances de ligne
excessives ou déplacées ou bien elles peuvent donner l'origine
à des courants de dispersion.
3) Quand on utilise un câble fiché, l'écran doit être branché d'un
seul côté.
4) Faire attention à la résistance de ligne ; une résistance de ligne
élevée peut causer des erreurs de mesure.
3. CARACTERISTIQUES TECHNIQUES
3.1- SPECIFIQUES TECHNIQUES
Boîtier : en matière plastique avec autoextinction UL94 V0
Protection frontale: IP 65 (avec garniture en option) pour une
utilisation dans un milieu couvert selon EN 60070-1
Protection borne: IP 20 selon EN 60070-1
Installation : Montage face au cadre
Borne : 24 terminaux à vis (vis M3, pour câbles de φ 0.25 à φ 2.5
mm² ou de AWG 22 à AWG 14 ) avec diagramme de connexion
Dimensions: 75 x 33 mm, profondeur 75,5 mm
Trouage : 71 (-0 à + 0,5 mm) x 29 (-0 à +0,5 mm)
Poids : 180 g environ
TC
Alimentation :
Pt100
NTC
12 V AC/DC (+ 10 % de la valeur nominale)
PTC
-
24 V AC/DC (+ 10% de la valeur nominale)
De 100 V à 240 V AC (+ 10% de la valeur nominale)
Consommation : 5 VA max.
+
Tension d'isolement :
I
2300 V rms selon EN 61010-1
Display: : 2x display 4 digits rouges h 12 mm + Bargraph de 3 LED
Temps de mise à jour du display: 500 ms
Temps d'échantillonnage : 130 ms
Résolution : 30000 comptes
