MISE A LA TERRE ET BRANCHEMENTS ENTRE LE
CAPTEUR ET LA BARRIERE
L'égalisation de potentiel (mise à la terre) entre le capteur et la barrière requiert
l'installation d'un conducteur dont la section est d'au moins 4 mm
à la masse, la résistance mesurée ne doit pas excéder 1 ohm, conformément à la norme
EN 60079-14.
Les bornes 8 et 13 du VB-2510 doivent être reliées à l'égalisation de potentiel par deux
conducteurs séparés dont la section est comprise entre 2 mm
La mise à la terre s'effectue de la façon indiquée sur le Schéma 1.
La barrière à chaîne de diodes VB-2510 est spécialement conçue pour être raccordée au
capteur de viscosité à semi-conducteurs VS-2511. Les branchements illustrés sur le
Schéma 1 doivent impérativement être respectés sous peine d'invalider la sécurité
intrinsèque de l'installation.
B
LINDAGE DU CABLE DU CAPTEUR
Pour les branchements entre le capteur et la barrière, Vectron propose des câbles en
option, à acheter séparément. Ces câbles sont tressés et blindés par feuille. Lorsqu'un de
Vectron International, Inc.
267 Lowell Road, Hudson, New Hampshire, États-Unis
Capteur viscosité à semi-conducteursVS
et barrière à chaîne de diodes VB
Instructions d'utilisation

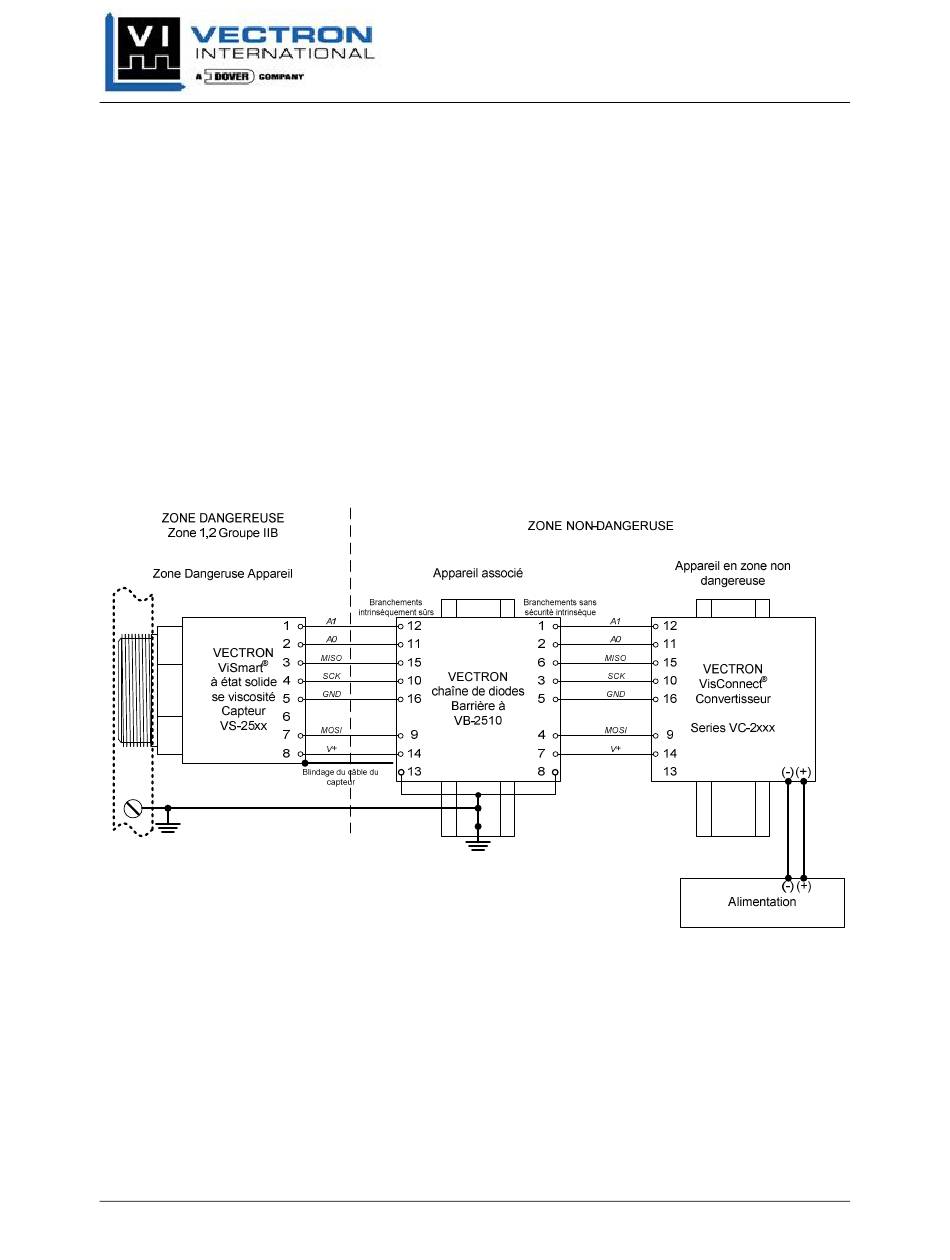

Schéma 1 : Branchements
Réf. doc.: HDOC200005, version B/juillet 2012
2
. Au niveau du chemin
2
2
et 2,5 mm
.
Page 4/8
-
2511
-
2510
