Avant de commencer
FR

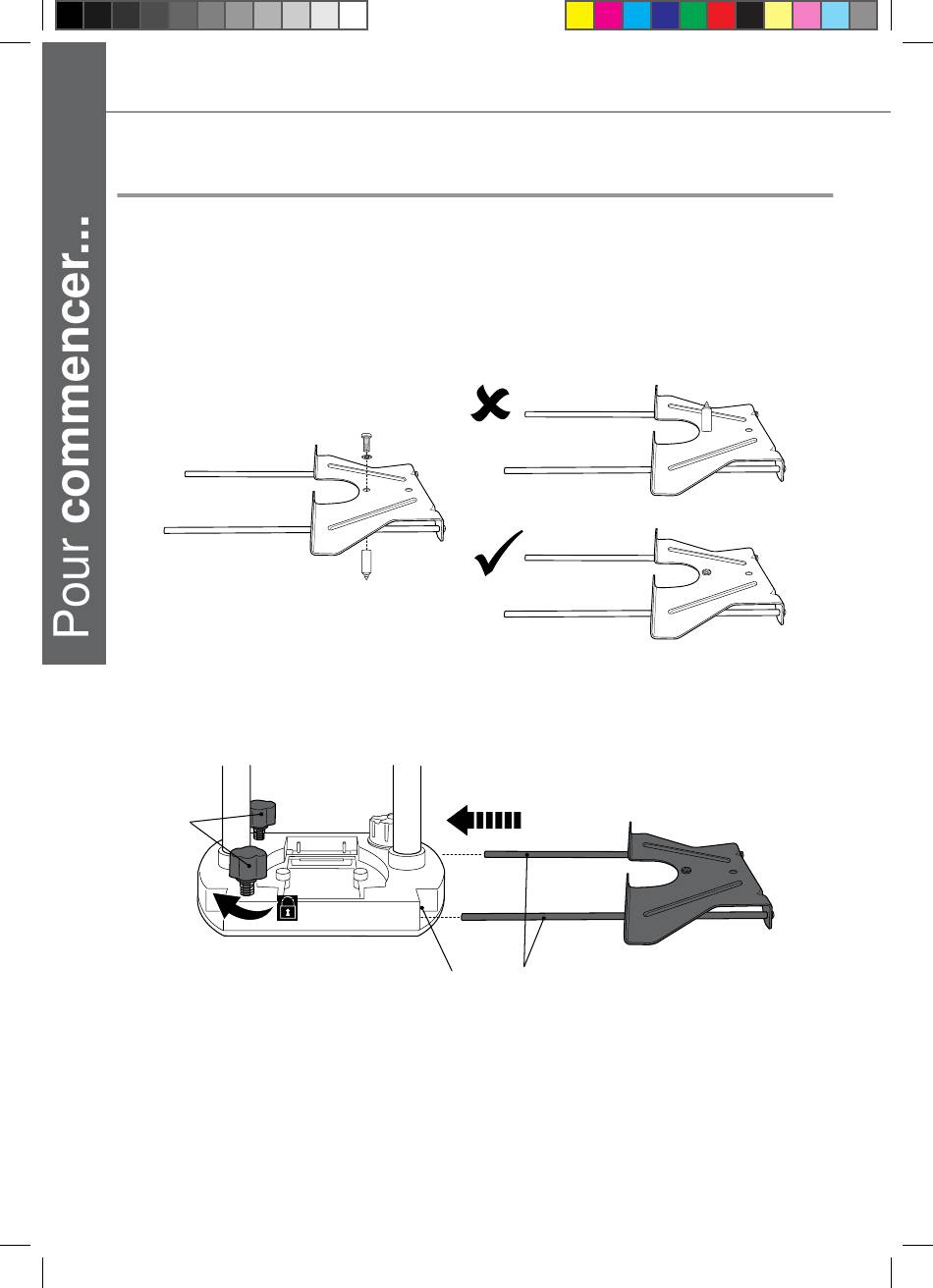

Axe de centrage
Utilisez l'axe de centrage [20] pour découper des cercles dans la pièce à travailler.
> Enlevez le guide parallèle de l'appareil et retournez-le.
> Alignez le filetage de l'extrémité de l'axe de centrage [20] sur l'un des trous de
montage du guide parallèle [18].
> Fixez l'ensemble avec la rondelle élastique et la vis à l'aide d'un tournevis
cruciforme approprié (Fig. 9a).
> Faites glisser les extrémités libres des tiges [18a] dans les trous de l'embase [7]
(Fig. 9b).
4
Réglez le rayon souhaité et fixez solidement l'axe de centrage [20] en serrant les
molettes de fixation [4].
20
MNL_MSR1200_MAC_FR_V02_140411.indd 20
Fig. 9a
7
18a
Fig. 9b
MSR1200 par MacAllister
