RocketFish RF-GXBX1201 Guide D'installation Rapide

ATTENTION :
• Ce produit n'est pas conçu pour de jeunes enfants. Le produit peut contenir des
petites pièces détachées, qui doivent être conservés hors de portée des jeunes
enfants pour éviter les risques d'étouffement.
• Ne pas démonter l'un quelconque des composants. Toutes les réparations
doivent être réalisées par un personnel qualifié.
• Ne pas placer ou ranger le produit dans une zone humide, ni l'exposer à l'eau
ou à la pluie.
• Utiliser le produit uniquement en conformité avec les instructions. Lire toutes
les instructions avant d'utiliser ce produit.
• Si ces instructions ne sont pas observées, cela peut annuler la garantie.

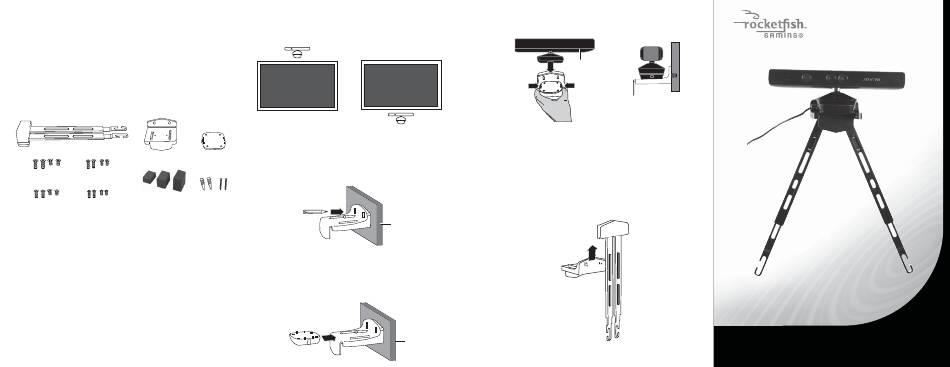

Contenu de l'emballage :
Support de montage
Plaque Kinect MC Plaque de montage
Vis M8 de 20 mm (2) Vis M6 de 20 mm (2)
Vis M8 de 12 mm (2) Vis M6 de 12 mm (2)
Coussinets
protecteurs (3)
Vis M5 de 20 mm (2) Vis M4 de 20 mm (2)
Vis M5 de 12 mm (2) Vis M4 de 12 mm (2)
Outils requis :
• Perceuse (pour le montage mural)
• Mèche de 10 mm (pour le montage mural)
• Tournevis cruciforme (pour le montage mural et sur le téléviseur)
• Un petit niveau
Montage du Kinect MC sur un mur
Remarque : Utiliser cette option si le téléviseur est monté sur le mur et que
l'utilisateur souhaite avoir le Kinect MC à proximité. Voir le guide de l'utilisateur de
Kinect MC pour plus d'informations sur l'emplacement recommandé du Kinect
1 Trouver un endroit sur le mur (au-dessus ou en dessous du téléviseur) pour fixer le
support mural. Il est possible de fixer le support sur un montant mural ou d'utiliser
les dispositifs d'ancrage inclus.
Remarque : Si le produit est fixé sur un montant mural, seulement un trou de vis
rentrera dans le montant. Si le deuxième trou de vis est percé à travers la cloison sèche,
il sera nécessaire d'insérer un dispositif d'ancrage dans ce trou pour le renforcer.
2 Placer le support mural contre le mur. Placer un petit niveau sur le côté plat du
support. Une fois que le support est de niveau, marquer les orifices pour les vis avec
un crayon.
Dispositifs
d'ancrage et vis
de 35 mm (2)
3 Utiliser la mèche de 10 mm pour pré-forer des orifices pour les vis ou les dispositifs
d'ancrage.
4 Insérer les vis ou les dispositifs d'ancrage dans les orifices pré-forés en laissant
environ ¼ de chaque vis en dehors du mur.
5 Accrocher la plaque Kinect MC sur les vis, puis serrer celles-ci.
Remarque : Pour éviter d'endommager le support mural, ne pas trop serrer les vis.
6 Faire glisser la plaque de montage sur la plaque Kinect
7 Appuyer sur les onglets de la plaque de montage, puis placer le Kinect
et relâcher les onglets. La plaque de montage se verrouillera sur le Kinect
MC .
Montage du Kinect MC sur le téléviseur
Remarque : Utiliser cette option si le téléviseur est placé sur un support TV ouvert ou
un centre de divertissement. Voir le guide de l'utilisateur du Kinect
l'emplacement recommandé.
1 Pour déterminer la taille nécessaire des vis, repérer les orifices de montage situés au
dos du téléviseur et visser délicatement les vis à la main jusqu'à trouver la bonne
taille. En général, la taille des vis de montage est indiquée dans le guide de
l'utilisateur du téléviseur.
2 Ensuite, insérer les vis à la main sans les serrer dans les deux orifices de montage
externes inférieurs. Les vis seront serrées ultérieurement.
3 Faire glisser la plaque Kinect MC à travers la fente sur l'avant du support de montage
rétractable.
Mur
MC .
Mur
MC sur celle-ci
MC .
MC
Kinect
MC pour déterminer
GUIDE D'INSTALLATION RAPIDE
RF-GXBX1201
Accessoires de montage
sur téléviseur ou mural
pour Kinect MC
Pour la plupart des téleviseurs à
écran plat de 26 à 52 po
Kinect MC non inclus
