RocketFish RF-G1182 Guide D'installation Rapide

Contenu de l'emballage Caractéristiques
• Transmet des signaux A/V HDMI à partir d'une source
• Répartiteur HDMI
unique, telle qu'un lecteur Blu-ray/DVD ou un
• Adaptateur d'alimentation c.a.
décodeur à deux périphériques, tels qu'un téléviseur
et un récepteur A/V.
• Guide d'installation rapide
• Prend en charge la résolution vidéo 1080p intégrale
• Prend en charge la vidéo 3D
Sont également nécessaires :
• Compatible avec la plupart des résolutions vidéo
• Câbles HDMI à haut débit, tels
des téléviseurs et moniteurs de PC
que ceux de Rocketfish,
• Connecteurs plaqués or pour optimiser le transfert
disponibles en longueurs de 6
du signal et la résistance à la corrosion
pi à 24 pi.
• Convient à la fonctionnalité de télécommande HDMI CEC.
Informations de base sur ce répartiteur HDMI
Ce répartiteur HDMI à deux voies Rocketfish transmet des signaux audio et vidéo HDMI à
partir d'une source unique, telle qu'un lecteur Blu-ray/DVD ou un récepteur de TV
câblée/satellite à deux périphériques, tels qu'un téléviseur et un récepteur A/V. C'est la
solution idéale pour transmettre les signaux audio d'un lecteur Blu-ray 3D à un récepteur
A/V qui ne prend pas en charge la fonction d'intercommunication vidéo 3D et à un
téléviseur 3D.

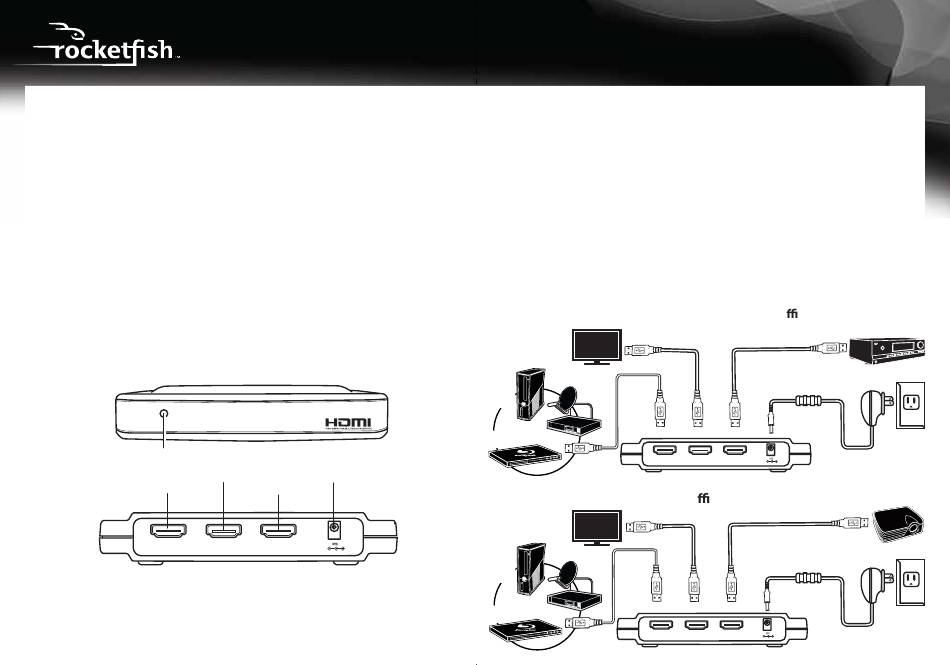

Panneau avant
DEL d'alimentation
SORTIE HDMI 1
ENTRÉE HDMI
Panneau arrière
IN
REMARQUE : Pour regarder des sources 3D, s'assurer que le téléviseur ou le projecteur prend en charge le même
format vidéo HDMI 3D que les sources. Une image 3D ne peut être reproduite sur un téléviseur ou un projecteur qui
ne prend pas en charge les formats vidéo 3D. Il est également nécessaire d'utiliser des câbles HDMI compatibles
avec la vidéo 3D, tels que les câbles HDMI à haut débit de Rocketfish.
TM
Alimentation
c.c. de 5 V/1 A
SORTIE HDMI 2
5V 1A
OUT1 OUT2
GUIDE D'INSTALLATION RAPIDE
Répartiteur HDMI à 2 voies RF-G1182
Installation du répartiteur HDMI
1 Connecter une extrémité d'un câble HDMI à haut débit (non inclus) à la source
vidéo et l'autre extrémité au port d'entrée (IN) du répartiteur HDMI.
2 Connecter une extrémité d'un autre câble HDMI à haut débit au port de sortie (OUT) 1
du répartiteur HDMI, puis connecter l'autre extrémité du câble HDMI au port d'entrée
(IN) d'un composant de destination, tel qu'un récepteur A/V, un projecteur ou un TVHD*.
3 Connecter une extrémité d'un autre câble HDMI au port de sortie (OUT) 2 du répartiteur
HDMI, puis connecter l'autre extrémité du câble HDMI au port d'entrée (IN) d'un autre
composant de destination, tel qu'un récepteur A/V, un projecteur ou un TVHD.
4 Connecter l'adaptateur c.a. inclus à la prise c.c. du répartiteur HDMI et à une prise
secteur 110/120 V c.a. Le témoin DEL s'allume en rouge. Mettre en marche tous les
périphériques connectés et les utiliser.
* Lors de la connexion d'un périphérique source sur deux écrans, s'assurer de connecter l'affichage avec la résolution
la plus faible à la sortie (OUT) 1 du répartiteur. Lors de la connexion d'un périphérique source à un écran et un
récepteur A/V, veiller à connecter l'écran à la sortie (OUT) 1 du répartiteur. Le répartiteur reconnaît l'EDID (donnée
d'identification de l'affichage étendu) de l'affichage connecté à la sortie (OUT) 1.
Connexion de 1 composant au récepteur AV et à l'a chage
TVHD
Récepteur
câble/satellite
Console
de jeux
OU
HDMI
Lecteur
Blu-ray
IN
Connexion de 1 composant à 2 a chages
TVHD
Récepteur
câble/satellite
Console
de jeux
OU
HDMI
Lecteur
Blu-ray
IN
Récepteur AV
Connecteur c.c.
HDMI HDMI
5V 1A
OUT1 OUT2
HDMI HDMI Connecteur c.c.
5V 1A
OUT1 OUT2
Projecteur
