vita Huron Instructions D'assemblage

I N S T R U C T I O N S D ' A S S E M B L A G E

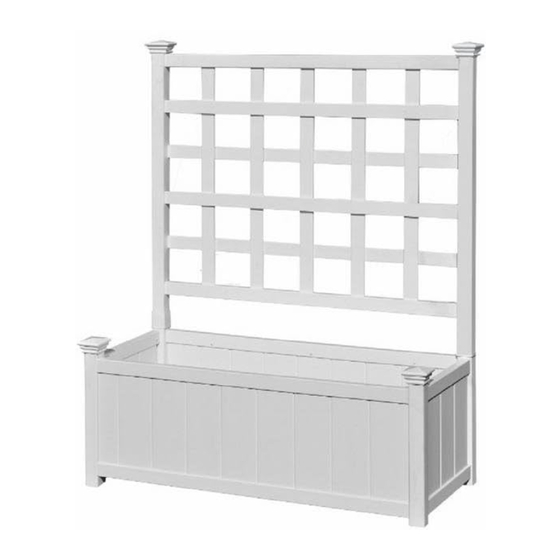

Plate-bande avec treillis Huron
Veuillez lire attentivement avant de commencer l'assemblage.
Vérifiez les pièces contenues dans la boîte
En cas de pièces manquantes ou défectueuses, veuillez appeler notre département de service à la clientèle au 1 800 282 9346, (lundi à
vendredi, 8 h à 17 h, heure de l'Est).
1. Capuchons (4) - 10810
2. Rails supérieurs et inférieurs pour treillis (2) - 11089
3. Poteau gauche pour treillis (1) - 11090
4. Lattes horizontales pour treillis (4) - 11091
5. Lattes verticales pour treillis (5) - 11092
6. Poteau droit pour treillis (1) - 11093
7. Panneaux latéraux pré-assemblés (2) - 11094
8. Panneaux de devant et arrière avec poteaux attachés (2) - 11097
9. Moulures pour poteaux de la plate-bande (4) - 10730-1
10. Plancher - gauche (1) - 11098
11. Plancher - milieu (1) - 11099
12. Plancher - droit (1) - 11100
13. Supports pour plancher (2) - 11101
14. Vis autoforeuses en acier inoxydable 5/8 po. (12) - 20016
Outillage
• Perceuse sans fil
Renseignements généraux
• Lisez attentivement les directives avant de commencer l'assemblage.
• Lorsque vous assemblez les composants, Placez-les sur une surface non-
abrasive (ex: boîte d'expédition) pour évité les égratignures.
• Nous recommendons une section de 5 pi x 8 pi pour assembler sans obstacle.`
• Vous ne devriez pas avoir besoin d'utiliser de force excessive durant
l'assemblage des composants.
32,125 po.
po.
15,88 po.
33 po.
36 po.
7
8
14 9
Pas à l'échelle
www.wearevita.com
13,88 po.
11.83 po.
1
2
3
4
5
6
10 11 12 13
Ver2.1 10272020
15 po.
