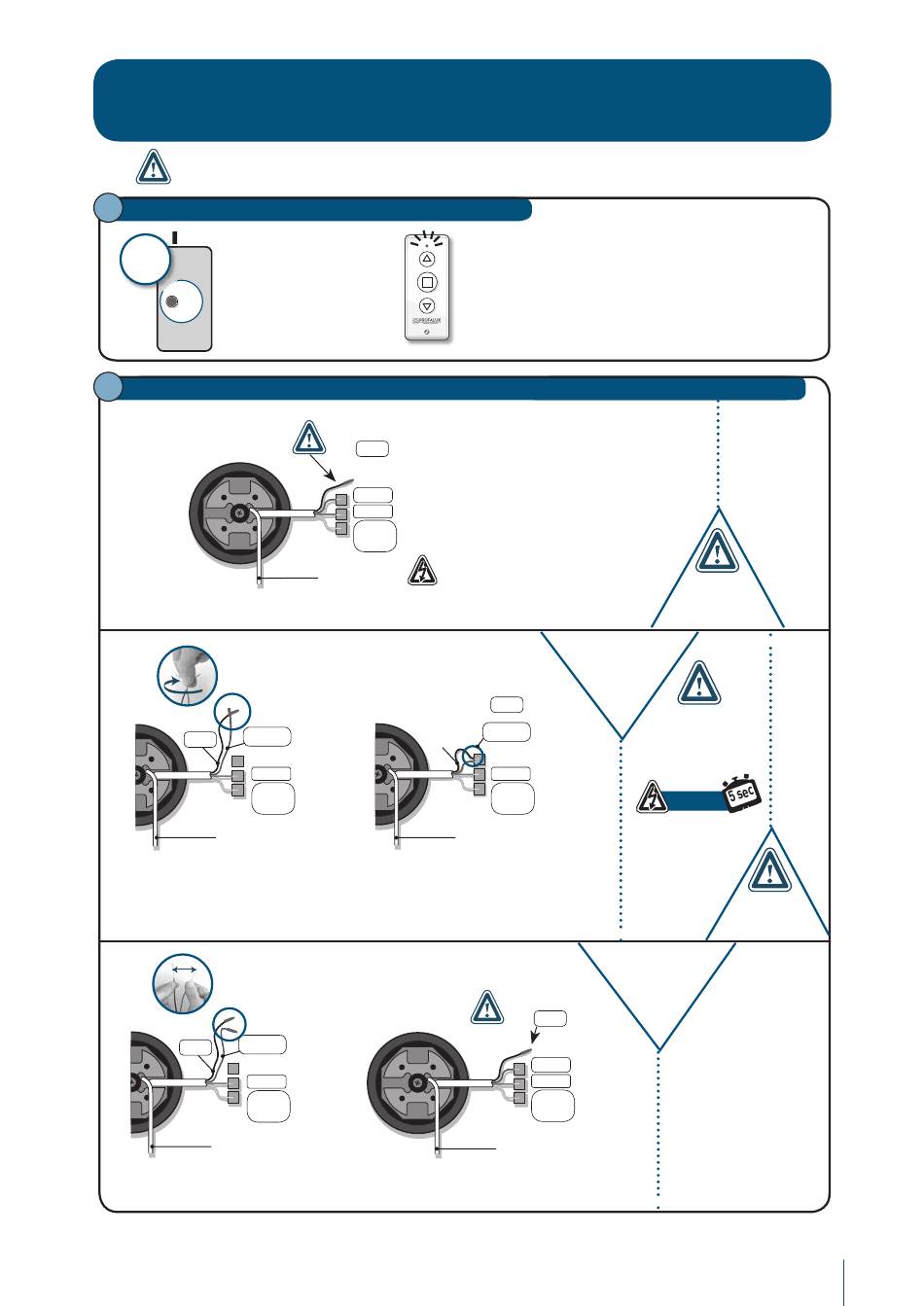

Mise en service après le remplacement d'un
moteur ou d'une télécommande
Il est impératif de rajouter le moteur remplacé dans le réseau
1
> Faire un reset de la télécommande
Dos Dos
5 X
Appuyer 5 fois sur R
au dos de
R F
la télécommande
2
> Brancher le moteur (pour SAV moteur) ou faire un reset moteur (pour SAV télécommande)
Antenne
Branchement à réaliser dans le
respect de la norme NF 15-100
Marron
Noir
Bleu
Vert = Terre
et jaune
Antenne
b/ Réunir les fi ls
Noir et Marron
Marron
Noir
Bleu
Vert = Terre
et jaune
Antenne
d/ Désunir les fi ls
Noir et Marron
La led clignote
plusieurs fois vert
puis 3 fois rouge
Ne pas brancher
le fi l Noir
Marron = Phase
Bleu = Neutre
Vert = Terre
et jaune
230 V
= Phase
= Neutre
Antenne
c/ Brancher les fi ls Noir + Marron
sur la même borne et alimenter le
moteur pendant 5 secondes
= Phase
= Neutre
Antenne
e/ Brancher le fi l Marron
Ne pas brancher le fi l Noir
Etape nécessaire si la
télécommande n'est pas
vierge avant de l'appairer
au nouveau moteur.
a/ Moteur branché
et alimenté
Remettre
l'alimentation
Noir
= Phase
+
Marron
Bleu = Neutre
Vert = Terre
et jaune
230 V
Remettre
l'alimentation
Ne pas brancher
le fi l Noir
Marron = Phase
Bleu = Neutre
Vert = Terre
et jaune
Couper
l'alimentation
Respecter
les 5 secondes
Pendant
Couper
l'alimentation
Etape nécessaire si
le moteur n'est pas
vierge avant de
l'appairer à la nouvelle
télécommande.
