Gamme PAC60 V3

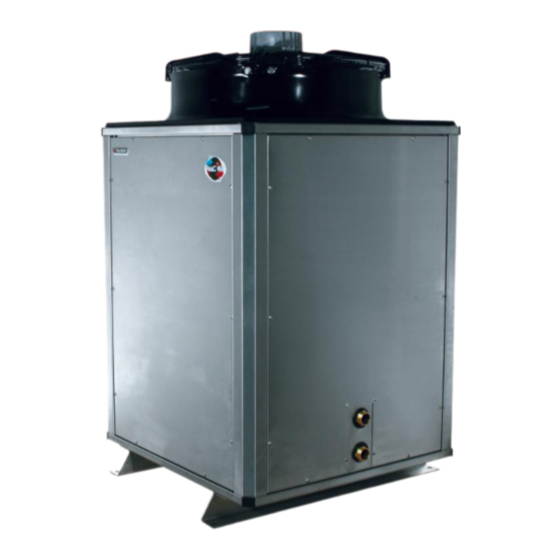

Pompe à chaleur AIR/EAU
« Haute température »
Modèles commercialisés à partir du 01/05/2010
Votre installateur :
obligatoirement
Remplir
pour valider le début de la période de garantie
(cf. conditions générales de ventes SDEEC)
PAC60 35T
PAC60 45T
« la fiche de mise en service » jointe et la retourner par fax au 04.67.07.32.63
1
NOT0031 rev C
Publicité
Table des Matières
Manuels Connexes pour Sdeec PAC60 Serie
Sommaire des Matières pour Sdeec PAC60 Serie
- Page 1 PAC60 45T Votre installateur : obligatoirement Remplir « la fiche de mise en service » jointe et la retourner par fax au 04.67.07.32.63 pour valider le début de la période de garantie (cf. conditions générales de ventes SDEEC) NOT0031 rev C...
-
Page 2: Table Des Matières
Le fluide frigorigène ............................7 Les composants ............................8 Les performances ............................9 Les options ..............................10 Guide des propositions SDEEC ......................... 11 L’installation ................................ 11 Comment l’installer ? ..........................11 Le raccordement hydraulique de votre PAC .................... 12 4.2.1 Recommandations et schéma de principe ..................... -
Page 3: Introduction
Introduction La pompe à chaleur PAC 60 permet de chauffer votre habitat en complément d’une chaudière ou en application seule « haute température » tout en conservant vos installations de chauffage existantes. Ce procédé thermodynamique permet de limiter considérablement la consommation d’électricité (divisé par 3 en moyenne en comparaison avec un chauffage 100% électrique) sans dégager de fumée ou autre gaz. -
Page 4: Les Symboles De Danger
Conditions d’utilisation : Voir les conditions nominales et les limites de fonctionnement dans la notice technique. §3.7 2.2.4 Normes, prescription et directive CE La gamme de PAC fabriquée par la société SDEEC est conforme aux directives auxquelles elle est soumise, à savoir : ... -
Page 5: Les Conditions De Garantie
Pour bénéficier des garanties sur les pompes à chaleur SDEEC, il est obligatoire de remplir et de renvoyer la fiche de mise en service à SDEEC, afin de contrôler les conditions d’intégration de la pompe à chaleur dans son milieu de fonctionnement. -
Page 6: Le Contrôleur De Phase
3.2.4 Le contrôleur de phase Dans le cas d'alimentation en triphasé, avant la mise en service, s'assurer de l'ordre correct de rotation des phases. Le contrôleur d’ordre de phases (CP) interdira le fonctionnement de l’appareil si les 3 phases d’alimentation ne sont pas dans l’ordre ou si une phase est absente. L’ordre est validé si le voyant est allumé en continu. -
Page 7: Le Fonctionnement
Le fonctionnement Le principe de production d’énergie de cette pompe à chaleur consiste à emmagasiner de l’énergie contenue dans l’air, grâce à un échangeur à air, et à l’optimiser à l’aide d’un compresseur. Cette énergie est ensuite dirigée vers un autre échangeur, à plaques en inox, qui libère cette énergie au circuit d’eau de votre maison. -
Page 8: Les Composants
Les composants Fig. 1 Ventilateur 06 Pressostat HP sécurité 11 Vanne 4 voies Coffret électrique 07 compresseur Scroll 12 Echangeur à plaques (eau) Régulateur 13 Filtre déshydrateur Bouton Marche/Arrêt Capteur de pression 10 Détendeur principal NOT0031 rev C... -
Page 9: Les Performances
Les performances Les conditions : Tous nos modèles de PAC sont testés dans notre chambre climatique suivant une méthodologie conforme à la norme européenne EN 14511. Tableaux des puissances + COP : production eau à 50°C et eau à 65°C de 7°C à -15°C air : NOT0031 rev C... -
Page 10: Les Options
Les options Les options spéciales : HC, EJP/Tempo ou Marche/Arrêt à distance et option spéciale (relais par T° extérieure) La régulation comprend plusieurs fonctions spéciales dont deux de type « économie » qui font la gestion soit des heures creuses et heures pleines (HC), soit de l’EJP. Le type HC va changer la consigne de la PAC afin de remplir le plus possible en énergie calorifique le ballon tampon lorsque l’électricité... -
Page 11: Guide Des Propositions Sdeec
Guide des propositions SDEEC Pour vous accompagner et vous guider sur vos installations, SDEEC propose divers Kit hydrauliques : - Circuit primaire - Ballons de mélange ou mixte (avec ECS) - Relève de chaudière - Appoints électrique (réchauffeur ou dans ballons) - Régulation par zones... -
Page 12: Le Raccordement Hydraulique De Votre Pac
Fig. 4 !! Ecoulement eaux condensas !! Le raccordement hydraulique de votre PAC Par défaut, un circuit hydraulique primaire doit être prévu, les débits de la PAC et du circuit de chauffage de la maison étant différents, il convient de séparer hydrauliquement les deux circuits. La composition de ces circuits est à... -
Page 13: Le Raccordement Électrique De Votre Pac
Vous disposez de raccordement entrée/sortie d’eau en 40x49 (1 pouce 1/2), il est fortement conseillé de raccorder des tuyauteries flexibles afin d’éviter la propagation de vibrations au sein du circuit primaire. De même, il est primordial, que lors du serrage des raccords entrée et sortie d’eau, de prendre soin de ne pas vriller les tuyauteries en les maintenant à... -
Page 14: Câblage De L'afficheur À Distance Du Régulateur
Ouvrez le boîtier du sectionneur qui se trouve à l’extérieur de la machine. Branchez les câbles d’alimentation sur les bornes prévues pour. Refermez le boîtier. La machine est raccordée électriquement. 4.3.2 Câblage de l’afficheur à distance du régulateur Pour câbler votre afficheur à... -
Page 15: Le Boîtier Carte
4.3.6 Le boîtier carte Nomenclature : Condensateur C1_WEN Connecteur J1 / J2 Connecteur J27 Bouton marche/Arrêt ventilateur 1 Condensateur C2 VEN Connecteur J3 / J4 VENT_1 Connecteur J30 Ventilateur 1 ventilateur 2 Connecteur J5 Afficheur à distance VENT_2 Connecteur J35 Ventilateur 2 Contacteur AEJP... -
Page 16: Le Schéma Électrique
4.3.7 Le schéma électrique NOT0031 rev C... -
Page 17: La Mise En Service
La mise en service Les précautions avant la mise en route : IMPORTANT : les pannes ou casses matériel dues à l’absence de glycol ou kit antigel (réf. : KH_KIT_ANTI_GLYC dans l’installation ne sont pas prises en charge par la garantie. Contrôler : •... -
Page 18: Configurer Vos Paramètres
Trois paramètres sont à régler obligatoirement pour l’arrêt en régulation du circulateur primaire : RH1 = 5°C SHH = 50°C ARP = OUI Si vous n’arrivez pas à régler un de ces paramètres, appelez SDEEC. NOT0031 rev C... -
Page 19: Présentation De Votre Régulateur
Présentation de votre régulateur A) A la mise sous tension : Lors de la mise sous tension du régulateur MCX06C, la version du programme s'affiche comme indiqué ci- dessus. Indication sur la version « logiciel et matériel ». B) Au démarrage : Voici un exemple de masque apparaissant après l'initialisation : Masque principal... - Page 20 C) Signification des symboles affichés : Symboles Désignation du symbole Fonction / Rôle Dégivrage en fonctionnement. Clignotement : signale une Dégivrage attente de dégivrage. Mode froid Fonctionnement en mode froid. Mode chaud Fonctionnement en mode chaud. Ventilateur Ventilateur en fonctionnement. Compresseur en fonctionnement.
- Page 21 D) Utilisation des touches : Symboles Touches Rôle & fonctions - Affichage des différentes températures et pressions depuis le masque principal. Flèche bas - Permet la diminution des valeurs ainsi que le défilement vers le bas. - Quand on appuie pendant 5 secondes : sélection des modes chaud ou froid depuis le masque principal si entrée digitale Flèche haut inactive.
-
Page 22: Procédure De Modification
Procédure de modification A) A savoir : Les paramètres sont réglés d’usine, la modification des paramètres n’est pas conseillée. De même il est préférable que votre installateur valide ces changements. Les paramètres suivants permettent d’adapter les performances de la PAC à votre demande et concernent principalement la Loi d’eau. -
Page 23: Les Paramètres
C) Exemple de modification consigne chaud : Pour modifier la consigne "chaud", procédez comme indiquez ci-dessous: A partir de l’affichage principal, appuyez sur la touche « entrée ». Vous arrivez sur le menu LOG. Rentrez votre code d’accès après avoir appuyé sur « entrée ». Validez par «... - Page 24 Général Modes Habiliter Bouton Marche/Arrêt Marche/Arrêt Unité Arrêt Marche Arrêt Habiliter Bouton Eté/Hiver Chaud/Froid Unité Froid Chaud Chaud Habiliter fonction spéciale Type fonction Consigne HC Chaud 35,0 65,0 65,0 °C Consigne relais Option spéciale -30,0 35,0 °C Reg. Heure Date Année 2000 2100...
- Page 25 Habiliter plages confort Heure de départ plage 1 Minute de départ plage 1 Heure de fin plage 1 Minute de fin plage 1 Heure de départ plage 2 Minute de départ plage 2 Heure de fin plage 2 Minute de fin plage 2 Heure de départ plage 3 Minute de départ plage 3 Heure de fin plage 3...
-
Page 26: Les Opérations De Maintenance
Les opérations de maintenance IMPORTANT Avant toute intervention sur la machine, s'assurer de sa mise hors tension. Toute intervention doit être réalisée par du personnel qualifié. Avant toute intervention sur le circuit frigorifique, il est impératif d’arrêter l'appareil et d’attendre quelques minutes, certains équipements comme le compresseur et les tuyauteries peuvent atteindre des températures supérieures à... - Page 27 Tableau des alarmes et des actions à réaliser en fonction de l’alarme : Code Signification Causes probables de l’alarme Actions à réaliser en conséquence Alarme alarme Fonctionnement hors limites Modifier la consigne en fonction de la température extérieure (Loi d’eau). compresseur et de la machine (consigne par Thermique rapport à...
- Page 28 OBSERVATIONS : RD 613, le Pont de Barre 34 570 SAUSSAN tel: 04.67.07.01.70 fax : 04.67.07.32.63 Site : www.sdeec.fr E-mail : info@sdeec.fr NOT0031 rev C...
