Amplificateur de
distribution paire tordue
DC-53402
DC-53602 / DC-53702
MANUEL D'UTILISATEUR
DC-53402/DC-53602/DC-53702
Contenus du paquet -
1 Digitus DC-53402 ou DC-53602 ou DC-53702
1 manuel d'utilisateur
1 adaptateur d'alimentation DC 12V/600mA
S'il manque quelque chose, veuillez contacter votre
détaillant.
Présentation
Lorsque utilisé de pair avec un système ayant une rallonge
VGA un câble de rallonge VGA cat.5, ce produit divise le
signal transmis par le câble cat.5 en 1/4/8 signaux de sortie
identiques RJ-45 émis par la borne d'entrée RJ-45 du
DC-53402/DC-53602/DC-53702.
Fonctions
La longueur d'égalisation est ajustable.
Le niveau d'égalisation su signal VGA est ajustable.
Spécifications
Fonction
DC-53402 DC-53602 DC-53702
Borne de sortie VGA
HD-15 femelle x 1
Borne d'entrée RJ-45
Connecteur de sortie RJ-45
1
Résolution Max.
1280x1024 60Hz
Distance du câble
Adaptateur d'alimentation
(Min.)
Boîtier
PoiDC
285 g
130x110.5
Dimensions (Lxlxh) mm
x25

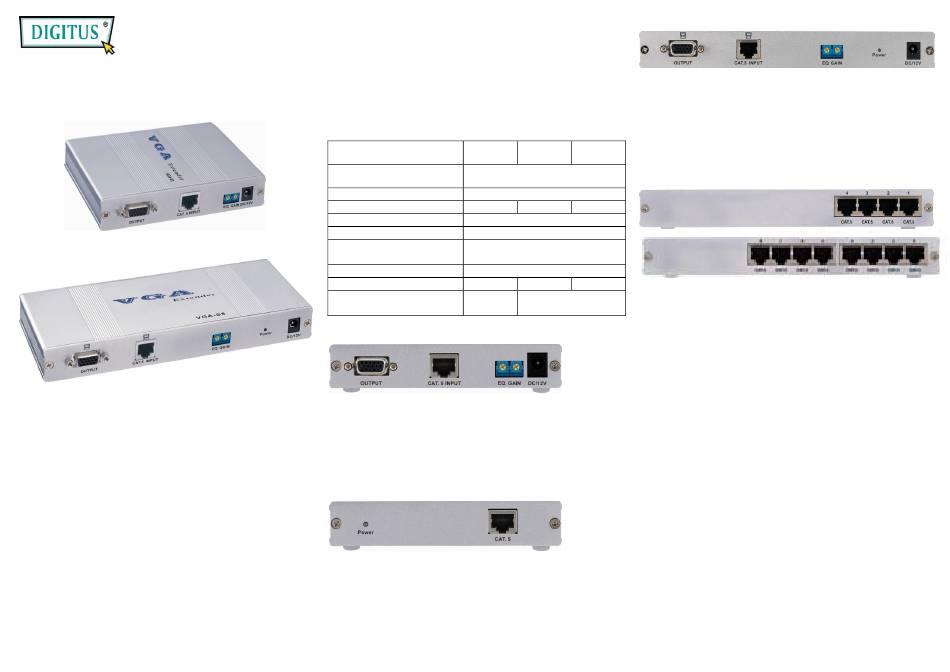

DC-53402 VUE AVANT
1. Sortie VGA
2. Entrée RJ-45
3. EQ – Ajustement de l'égalisation (rend les caractères
faibles plus nets)
4. GAIN – Ajuste la luminosité
5. Borne d'alimentation
DC-53402 VUE ARRIÈRE
1. LED d'alimentation
2. Sortie RJ-45
-1-
DC-53602/DC-53702 VUE AVANT
1. Sortie VGA
2. Entrée RJ-45
3. EQ – Ajustement de l'égalisation (rend les caractères
faibles plus nets)
4. GAIN – Ajuste la luminosité
5. LED d'alimentation
6. Borne d'alimentation
DC-53602/DC-53702 VUE ARRIÈRE
1
4
8
300 m (Max.)
DC 12V 600mA
Aluminium
322 g
340 g
1. Sortie RJ-45
200x111x25
Installation
1. Raccordez la borne de sortie RJ-45 de l'unité de
rallonge VGA à la borne d'entrée RJ-45 du
DC-53402/DC-53602/DC-53702 à l'aide d'un câble
CAT.5.
2. Raccordez la borne de sortie RJ-45 du
DC-53402/DC-53602/DC-53702 à l'unité de rallonge
VGA à l'aide d'un câble CAT.5.
3. EQ et GAIN compensent les pertes provoquées par la
longueur du câble, et la sortie VGA peut facilement être
raccordée à un moniteur pour évaluer la qualité de
l'image.
Remarque: Une compensation excessive du EQ et GAIN
peut entraîner le décodage erroné du signal émis par
l'unité de rallonge VGA, l'affichage anormal, ou aucun
affichage.
-2-
