Des mises à jour des pilotes sont disponibles sous : "http://support.ts.fujitsu.com/download" Pour toute question technique, veuillez vous adresser à : • notre Hotline/Service Desk ("http://support.ts.fujitsu.com/contact/servicedesk") • à votre partenaire de vente • à votre point de vente Nous vous souhaitons beaucoup de plaisir avec votre nouveau système Fujitsu !
CELVIN® NAS Manuel d’utilisation Votre CELVIN® NAS… Installation du NAS Se connecter au NAS Copie de données par le port USB de face avant Serveur Web Serveur FTP Utilisation du logiciel de synchronisation Qsync NetBak Replicator Station de surveillance Mise à jour du microprogramme Entretien du NAS Correction des défauts de fonctionnement du RAID...
Page 6
Remarque Les informations de description du produit correspondent aux spécifications de conception de Fujitsu et sont fournies à des fins de comparaison. Plusieurs facteurs peuvent faire que les résultats effectifs soient différents. Les données techniques sont susceptibles de changer sans préavis. Fujitsu n’accepte aucune responsabilité concernant des erreurs techniques ou rédactionnelles ou des omissions.
Page 7
Première utilisation de Qsync ............60 Fujitsu...
Page 8
Mise à jour du microprogramme du système via Fujitsu Qfinder ......74...
Il se décline en deux versions : un modèle comprenant deux disques durs (QE707) et l’autre comprenant quatre disques durs (QE807) Sauvegardez votre système régulièrement pour éviter toute perte de données potentielle. Fujitsu Technology Solutions décline toute responsabilité relative à la perte ou la récupération de données. QE707 QE807 Pour en savoir plus, consultez notre site "www.celvin.com".
• des liens vers une source externe, comme une adresse Web : Pour en savoir plus, rendez-vous sur le site "http://www.fujitsu.com/fts" • des noms de CD et de DVD, ainsi que des désignations et titres d’autres documents. Exemples : "CD/DVD Drivers & Utilities" ou Manuel "Sécurité/règles"...
à partir du 20/07/2007. Tel qu’il est livré, cet appareil est conforme aux directives 2014/30/CE "Compatibilité électromagnétique", 2014/35/CE "Basse tension", 2009/125/CE "Directive sur l’écoconception" et 2011/65/UE "Limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques". Fujitsu...
Fujitsu is not responsible for any radio or television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Fujitsu. The correction of interferences caused by such unauthorized modification, substitution or attachment will be the responsibility of the user.
Users are not authorized to modify this product. Any modifications invalidate the warranty. This equipment may not be modified, altered, or changed in any way without signed written permission from Fujitsu. Unauthorized modification will void the equipment authorization from the FCC and Industry Canada and the warranty.
Présentation du matériel CELVIN® NAS QE707 Face avant STATUS HDD1 HDD2 1 = Voyants DEL : État, LAN, USB 4 = Bouton Copie à une touche 2 = Voyants DEL : HDD 1-2 5 = USB 3.0 3 = Interrupteur Marche/Arrêt Fujitsu...
Page 15
Votre CELVIN® NAS… Face arrière 1 = Fente de sécurité Kensington 4 = 2 x USB 3.0 2 = Touche de réinitialisation pour le mot de 5 = Port secteur passe et les réglages réseau 3 = 2 x Gigabit LAN Fujitsu...

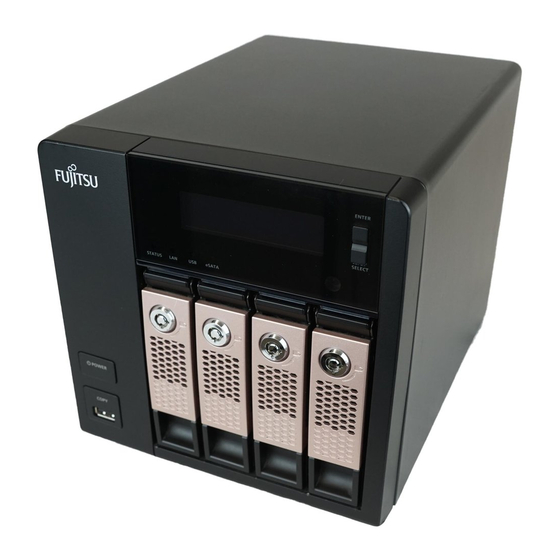

CELVIN® NAS QE807 Face avant STATUS HDD1 HDD2 HDD3 HDD4 1 = Voyants DEL : état, USB, LAN 4 = Bouton Copie à une touche 2 = Voyants DEL : HDD 1-4 5 = USB 3.0 3 = Interrupteur Marche/Arrêt Fujitsu...
Page 17
Votre CELVIN® NAS… Face arrière 1 = Fente de sécurité Kensington 4 = 2 x USB 3.0 2 = Touche de réinitialisation pour le mot de 5 = Port secteur passe et les réglages réseau 3 = 2 x Gigabit LAN Fujitsu...
SATA 2,5/3,5". Pour une liste détaillée des lecteurs de disque dur compatibles, veuillez visiter le site "http://support.ts.fujitsu.com". Fujitsu Technology Solutions décline toute responsabilité pour les dommages/dysfonctionnements du produit ou la perte de données/récupérations liés à une mauvaise utilisation ou à une installation inappropriée des disques durs dans tous les cas et quelle qu’en soit la raison.
NAS raccordé au réseau et à l’alimentation. La figure suivante représente le CELVIN® NAS QE807. STATUS HDD1 HDD2 HDD3 HDD4 1 = État du système 4 = HDD 1 - 2 (QE707) HDD 1 - 4 (QE807) 2 = LAN 3 = USB Fujitsu...
Une erreur de lecture/écriture du disque dur est Rouge survenue. Rouge / Vert Clignote en Un accès aux données du disque dur est en cours. vert Vert L’accès au disque dur est possible. Fujitsu...
Page 21
Un périphérique USB en façade est détecté Bleu (après installation du périphérique). • Pas de périphérique USB détecté. • Le NAS a terminé la copie des données vers Éteint ou à partir du périphérique USB branché sur le port USB en façade. Fujitsu...
Tous les disques durs du NAS sont en mode dégradé. Bip long (1,5 s) • L’utilisateur démarre la reconstruction du disque dur. • L’arrêt du NAS est forcé (arrêt du matériel). • Le NAS est allumé, prêt à être utilisé. Fujitsu...
► Cochez la case Réseaux privés, tels qu’un réseau domestique ou un réseau d’entreprise. ► Cliquez sur Autoriser l’accès. Fujitsu Qfinder reconnaît le NAS du réseau et vous demande le cas échéant si vous souhaitez exécuter la configuration rapide. Fujitsu...
Page 24
► Suivez les instructions de première configuration. La procédure de configuration peut prendre jusqu’à vingt minutes si la capacité du disque dur utilisé est supérieure à 1 To. Fujitsu...
Page 25
Pour créer une matrice RAID 1, il faut disposer de deux disques durs. La capacité de stockage d’un volume de disque RAID 1 est égale à la taille du plus petit disque dur. Fujitsu...
Page 26
RAID 10 est égale à (taille du disque de plus petite capacité dans la grappe) N/2. N correspond est au nombre de disques durs dans le volume. Un maximum de deux disques défaillants de deux paires différentes est permis en RAID 10. Fujitsu...
Installation du NAS ► Cliquez sur Suivant, puis sur Démarrer l’installation. Connexion d’un lecteur réseau ► Démarrez le Fujitsu Qfinder. ► Ouvrez le menu Outils - Connecter un lecteur réseau. Le NAS propose plusieurs partages réseau par défaut. ► Sélectionnez un partage réseau qui apparaîtra comme lecteur réseau et cliquez sur Sélectionner un partage réseau.
Page 28
Installation du NAS ► Sélectionnez la lettre du lecteur pour la connexion et cliquez sur Terminer. Fujitsu...
Page 29
Installation du NAS ► Une fois la connexion établie, vous pouvez commencer à utiliser le partage réseau comme support de données local dans Windows Explorer. Fujitsu...
► Saisissez \\[Nom du NAS] ou \\[IP du NAS] pour accéder au dossier de partage du NAS. Les espaces réservés [Nom du NAS] et [IP du NAS] correspondent au nom et à l’adresse IP de votre NAS. Vous pouvez utiliser le Fujitsu Qfinder pour accéder à ces informations.
Page 31
Se connecter au NAS ► Saisissez votre nom d’utilisateur et votre mot de passe. Nom d’utilisateur par défaut : admin Mot de passe par défaut : admin Vous pouvez télécharger des dossiers vers les partages réseau. Fujitsu...
Web sous Windows Vous pouvez accéder à la page d’administration du NAS en appliquant la méthode suivante : ► Trouvez le NAS à l’aide du Fujitsu Qfinder, puis cliquez sur Se connecter. ► Ouvrez un navigateur Web et tapez http://[IP du NAS]:8080 L’adresse IP par défaut du serveur NAS est 169.254.100.100:8080.
11 = Aide, langue, propriétés du Bureau 5 = Recherche 12 = Centre de commande 6 = Tâches d’arrière-plan 13 = Prochain Bureau 7 = Périphériques 14 = Corbeille Pour afficher l’interface d’administration une résolution d’écran d’au moins 1024 x 768 est recommandée. Fujitsu...
QNAP Systems, Inc. Ces applications peuvent être installées par l’intermédiaire de l’App Center. Veuillez noter que Fujitsu rejette toute responsabilité quant au contenu, au fonctionnement et à la sécurité de ces applications. En cas de problème avec ces applications, adressez-vous directement au développeur concerné.
Page 35
Se connecter au NAS ► Cliquez sur Le menu principal s’affiche à l’écran. Fujitsu...
► Cliquez sur pour réduire une fenêtre. Vous pourrez la rappeler à partir de la barre des tâches à un moment ultérieur. ► Cliquez sur pour agrandir une fenêtre. ► Cliquez sur pour fermer une fenêtre. Fujitsu...
: mount -t nfs 169.254.100.100:/public /mnt/pub Vous devez vous identifier comme utilisateur « root » pour initier la commande ci-dessus. ► Identifiez-vous avec le nom d’utilisateur que vous avez défini. Vous pouvez utiliser le répertoire monté pour accéder aux fichiers du partage réseau. Fujitsu...
► Accédez à Gestionnaire de stockage > Espace de stockage et cliquez sur Créer > Nouveau pool de stockage pour ouvrir la fenêtre des paramètres de stockage. ► Sélectionnez les lecteurs que vous souhaitez ajouter au pool de stockage et un type RAID approprié. ► Cliquez sur Suivant. Fujitsu...
Page 40
"Réservation de stockage pour les instantanés". Dans ce cas, vous devez surveiller l’espace de stockage utilisé afin de vous assurer que suffisamment d’espace de stockage est disponible pour les nouveaux instantanés. Le nouveau pool de stockage est créé. Fujitsu...
Notez que toutes les données sont effacées des lecteurs sélectionnés. Créer un nouveau groupe RAID ► Accédez à Gestionnaire de stockage > Espace de stockage, cliquez sur Gérer, puis sur Étendre le pool pour ouvrir l’assistant d’extension du pool de stockage. Fujitsu...
Page 42
Se connecter au NAS ► Sélectionnez Créer et ajouter un nouveau groupe RAID. ► Cliquez sur Suivant. ► Sélectionnez les lecteurs devant être ajoutés au groupe RAID et un type RAID adapté. Cliquez sur Suivant. Fujitsu...
Page 43
Se connecter au NAS ► Confirmez vos paramètres sur la page d’aperçu et cliquez sur Étendre pour terminer. La capacité du pool de stockage a été étendue. Fujitsu...
Page 44
► Accédez à Gestionnaire de stockage > Espace de stockage, cliquez sur Gérer, puis sur Étendre le pool pour ouvrir l’assistant d’extension du pool de stockage. ► Sélectionnez Ajouter de nouveaux supports de données à un groupe RAID existant, sélectionnez un groupe RAID existant dans la liste de sélection et cliquez sur Suivant. Fujitsu...
Page 45
Se connecter au NAS ► Sélectionnez un lecteur devant être ajouté au groupe RAID et cliquez sur Suivant. Fujitsu...
Page 46
Se connecter au NAS ► Confirmez vos paramètres sur la page d’aperçu et cliquez sur Étendre pour terminer. La capacité du pool a été étendue. Fujitsu...
Volume statique unique (meilleure performance) • Thick-Multi-Volume (bonnes performance et flexibilité) • Thin-Multi-Volume (flexibilité et efficacité de stockage exceptionnelles) ► Accédez à Gestionnaire de stockage > Espace de stockage > Créer et cliquez sur Nouveau volume pour ouvrir l’assistant de création de volume. Fujitsu...
Page 48
La procédure est décrite ci-après avec l’exemple du « Thick Multi Volume ». ► Sélectionnez le nom du pool de stockage et cliquez sur Suivant. ► Définissez la capacité du volume et les autres options et cliquez sur Suivant. Fujitsu...
Page 49
Se connecter au NAS ► Confirmez vos paramètres sur la page d’aperçu et cliquez sur Terminer. Un nouveau volume est créé. Fujitsu...
Étendre la capacité d’un volume en ligne ► Accédez à Gestionnaire de stockage > Espace de stockage, sélectionnez un volume et cliquez sur Gérer. ► Cliquez sur Étendre un volume pour ouvrir l’assistant de modification de la taille de volume. Fujitsu...
Page 51
Se connecter au NAS ► Indiquez la nouvelle capacité et cliquez sur Appliquer. La capacité du volume est étendue. Fujitsu...
Si aucune cible iSCSI n’a encore été créée, effectuez cette opération à l’aide de l’option Seulement une cible iSCSI. Vous pouvez aussi sélectionner l’option Cible iSCSI avec LUN affecté afin d’associer les deux étapes individuelles requises en une. ► Sélectionnez iSCSI-LUN seulement et cliquez sur Suivant. Fujitsu...
Page 53
Se connecter au NAS ► Sélectionnez Allouer du stockage d’un pool de stockage en tant que iSCSI-LUN. Cliquez sur Suivant. ► Indiquez un nom de LUN, sélectionnez Thin-Provisioning et indiquez la capacité. Cliquez sur Suivant. Fujitsu...
Page 54
Se connecter au NAS ► Sélectionnez une cible iSCSI pour le mappage et cliquez sur Suivant. Fujitsu...
Page 55
Se connecter au NAS ► Confirmez vos paramètres dans la page d’aperçu et cliquez sur Suivant pour terminer. Un iSCSI-LUN basé sur le bloc est créé. Fujitsu...
Se connecter au NAS Étendre la capacité iSCSI-LUN en ligne ► Accédez à Gestionnaire de stockage > Stockage iSCSI, sélectionnez un iSCSI-LUN et cliquez sur Action > Modifier pour ouvrir la page de configuration iSCSI-LUN. Fujitsu...
Page 57
Se connecter au NAS ► Indiquez la nouvelle capacité et cliquez sur Appliquer pour terminer. La capacité du volume est étendue. Fujitsu...
USB situé sur la face avant du NAS. ► Appuyez sur le bouton Copie à une touche. Les données sont copiées sur le NAS conformément aux réglages indiqués. QE707 1 = Bouton Copie à une touche 2 = USB 3.0 Fujitsu...
Page 59
JJMMAAAA. Les fichiers seront copiés de la source vers la cible. Les fichiers supplémentaires présents sur la cible seront effacés ; les fichiers portant le même nom seront écrasés par les fichiers source. Les données source resteront inchangées. Fujitsu...
► Cliquez sur le lien http://[IP du NAS] de la page Serveur Web pour accéder à la page Web que vous avez téléchargée. Notez que si le Serveur Web est activé, il vous faut saisir http://[NAS IP]:8080 dans votre navigateur Web pour pouvoir accéder à la page de connexion du NAS. Fujitsu...
SQLiteManager. ► Décompressez le fichier de téléchargement SQLiteManager-*.tar.gz. ► Téléchargez le dossier SQLiteManager-* décompacté vers \\[IP du NAS]\Web\. ► Lancez votre navigateur Web et allez sur "http://[IP du NAS]/SQLiteManager-*/". * fait référence au numéro de version de SQLiteManager. Fujitsu...
► Ouvrez Internet Explorer et saisissez ftp://[IP du NAS] ou ftp://[Nom du NAS]. Pour l’utilisation du serveur FTP, il est important d’utiliser des mots de passe sûrs. Un mot de passe sûr contient des chiffres, des lettres et des caractères spéciaux. Fujitsu...
Qsync est un service de synchronisation de fichiers basé dans le cloud, qui peut être activé par CELVIN NAS. Lorsque vous ajoutez des fichiers à votre dossier local Qsync, ceux-ci sont disponibles sur votre CELVIN NAS et sur tous les périphériques disponibles qui lui sont reliés.
Les fichiers sont copiés sur les autres périphériques avec lesquels vous utilisez Qsync. Vous n’avez plus besoin de procéder à la copie de fichiers entre vos ordinateurs et vos périphériques externes. La taille des fichiers joints aux e-mails ne pose donc plus problème. Fujitsu...
Qsync ne prend pas en charge l’accès SAMBA, FTP ou AFP. Accédez aux fichiers via File Station ou Qsync. L’application CELVIN NAS Explorer synchronise la liste de fichiers mais ne télécharge pas les dossiers sur un périphérique mobile. Si vous avez besoin de fichiers, téléchargez-les.
► Paramétrez d’autres options pour le lien (ex. date d’expiration, mot de passe ou création d’un lien SSL). Pour télécharger le fichier, les destinataires peuvent cliquer sur le lien ou le copier dans un navigateur Web. Fujitsu...
Pilotage du déroulement de la synchronisation ► Pour arrêter ou poursuivre la synchronisation, cliquez sur le bouton de commande correspondant. ► Pour reprendre la numérisation avec Qsync et mettre à jour la liste de synchronisation, cliquez sur Synchroniser avec le NAS. Fujitsu...
Nom du périphérique sous Qsync-File Station Journaux d’événements Liste des données détaillées d’utilisateurs Dossier d’équipe Liste des états du dossier d’équipe Comprend les dossiers partagés et les dossiers partagés par d’autres utilisateurs Partage de fichier Liste des états des liens de partage Fujitsu...
NAS par LAN ou WAN. Installer NetBak Replicator ► Téléchargez le programme Fujitsu NetBak Replicator depuis le site Web de Fujitsu à l’adresse suivante :"http://www.fujitsu.com/fts/download". ► Suivez les étapes à l’écran pour installer l’application.
Assurez-vous que le NAS possède une connexion Internet. ► Activez la fonction sous Panneau de contrôle - Applications - Station Manager. Vous trouverez une liste des caméras IP compatibles à l’adresse suivante : "http://www.fujitsu.com/fts/support/manuals". Préparation de la caméra IP •...
Page 72
• Adresse IP du routeur : 192.168.1 100 ► Le Fujitsu Qfinder vous permet de trouver l’adresse IP de votre caméra. Certaines caméras IP proposent un programme spécifique pour la configuration IP. Pour en savoir plus, consultez le manuel d’utilisation de votre caméra.
Liste des Webcams Linux UVC : "http://www.ideasonboard.org/uvc" La source susmentionnée tient simplement lieu de référence. Fujitsu ne peut garantir la compatibilité intégrale. ► Branchez la Webcam USB à un port USB du NAS. Si elle est prise en charge, la Webcam figure dans le journal système sous Réglages système - Journaux système.
À présent, vous pouvez utiliser les fonctions de surveillance et d’enregistrement de la Station de surveillance. Pour en savoir plus sur l’enregistrement à la détection de mouvement, l’enregistrement programmé ou la lecture vidéo, consultez l’aide en ligne du logiciel. Fujitsu...
Pour obtenir les licences, accédez au QNAP® License Store à l’adresse suivante : "http://license.qnap.com". Fujitsu n’exerce aucun contrôle ni aucune influence sur le contenu du QNAP® License Store. Les opérations décrites ci-dessous sont fournies à titre d’exemple uniquement et sont susceptibles d’avoir été modifiées entre-temps. L’achat de licences via le QNAP®...
Page 76
(UDI) de votre NAS. Par la suite, vous ne pouvez plus utiliser cette même clé PAK pour un autre NAS. En cas de problème concernant les licences de caméra ou la clé PAK, adressez-vous au QNAP® License Store Support : "https://license.qnap.com/ContactUs.html". Fujitsu...
à jour le microprogramme : ► Lisez les notes de diffusion de cette version du microprogramme sur le site Web "http://www.fujitsu.com/fts/support" pour vérifier si vous avez besoin de mettre à jour le microprogramme. ► Avant de mettre à jour le microprogramme du système, sauvegardez toutes les données du disque dur pour éviter toute perte de données éventuelle pendant la mise à...
Mise à jour du microprogramme du système via Fujitsu Qfinder Vous pouvez mettre à jour le microprogramme du système à l’aide du Fujitsu Qfinder. Sélectionnez un modèle NAS. Dans le menu Outils, cliquez sur Mise à jour du logiciel. ► Connectez-vous en tant qu’administrateur.
► Pour forcer l’arrêt du serveur, maintenez le bouton d’alimentation enfoncé pendant au moins 10 secondes. Le serveur émettra une tonalité unique puis s’arrêtera immédiatement. Vous pouvez utiliser le Fujitsu Qfinder pour redémarrer ou arrêter le serveur (accès administrateur nécessaire). Fujitsu...
Nom d’utilisateur par défaut : • Nom : admin • Mot de passe : admin Pour réinitialiser le système avec le bouton réinitialisation, vous devez activer l’option Activer le commutateur de réinitialisation sous Panneau de contrôle - Paramètres système - Matériel. Fujitsu...
échoue à reprendre un fonctionnement normal. Dans ce cas, veuillez immédiatement contacter l’assistance technique. Protection en température du système Lorsque la température du système dépasse 70 °C ou 158 °F, le système s’arrête automatiquement pour protéger le matériel. Fujitsu...
Lorsque le mode EuP est désactivé, la consommation électrique du serveur à l’état arrêté est supérieure à 0,5 W. Le mode EuP est désactivé par défaut pour que vous puissiez utiliser normalement les fonctions Wake on LAN, Rétablissement de l’alimentation secteur et Programme d’exploitation. Fujitsu...
Error occurred while accessing Drive X (Une erreur s’est produite lors de l’accès au disque X) Drive X has been removed (Le disque X a été retiré) X se rapporte au numéro de fente de disque dur. Fujitsu...
(disque dur 1) via le gestionnaire de fichiers Web. Débranchez le disque comportant des erreurs (par ex. : disque dur 2). Ensuite, insérez un nouveau disque sur le serveur NAS pour remplacer le disque défectueux et exécutez la migration du système RAID 1. Fujitsu...
RAID 1, ou lorsque un ou deux disques durs connaissent une défaillance en mode RAID 5 ou RAID 6. Pour éviter tout risque d’électrocution, Fujitsu Technology Solutions recommande toutefois de mettre le NAS hors tension avant de remplacer les disques durs.
Correction des défauts de fonctionnement du RAID Récupération RAID Le CELVIN NAS prend en charge la technologie de récupération RAID exclusive pour récupérer un volume de disque RAID défaillant suite à une déconnexion ou à un retrait accidentel des disques durs du système. À l’aide de la récupération RAID, vous pouvez faire retrouver un état normal à...
Page 87
N-3 et il est impossible N-2 disques durs défaillants et il est impossible de de démarrer/d’identifier les démarrer/d’identifier les disques durs encore actifs ou disques durs encore actifs ou d’y accéder. d’y accéder. N = nombre de disques durs sur la matrice Fujitsu...
Accessoires Boîte d’accessoires Bloc d’alimentation et câble secteur 2 câbles Ethernet 1,8 m Un guide de démarrage rapide « Quick Start Guide » Consignes de sécurité Vis pour disques durs 2,5 pouces Vis pour disques durs 3,5 pouces Fujitsu...
