- Page 1 Seko France S.A – Z.I des sureaux 48 rue Estienne d’Orves - F – 78500 SARTROUVILLE Tel : 33 (0)1 61 04 47 20 – Fax : 33 (0)1 61 04 47 30 – Site Internet : www.seko.com E-mail : service.commercial@seko.fr...
-
Page 3: Table Des Matières
SOMMAIRE 1. INTRODUCTION GENERALE ..........................4 2. PRECAUTION POUR L’INSTALLATION......................4 3. IDENTIFICATION DES PIECES ..........................5 4. DESCRIPTION DES DIFFERENTES PARTIES....................6 5. APPLICATION TYPE..............................7 6. INDICATIONS DE MONTAGE..........................8 7. RACCORDEMENT ELECTRIQUE........................11 8. REGULATION REDOX............................11 8.1 DONNEES TECHNIQUES ............................ -
Page 4: Introduction Generale
1. INTRODUCTION GENERALE La régulation pool basic Redox appartient à la nouvelle gamme d’instruments que Seko a développée avec soin pour la nouvelle gestion des piscines. Ce système d’une utilisation particulièrement facile, contrôle d’une façon constante le Redox et permet de doser un produit. -
Page 5: Identification Des Pieces
3. IDENTIFICATION DES PIECES Fig.1 LEGENDE 1. Régulateur pool basic Redox (version standard) 2. Tube aspiration PVC Cristal 4x6 (2 m) 3. Tube refoulement en polyéthylène (3 m) 4. Vis de fixation (φ=6 mm) 5. Pied d’aspiration (masselotte PVC) 6. Clapet à lèvre en FPM (3/8” GAZ) 7. -
Page 6: Description Des Differentes Parties

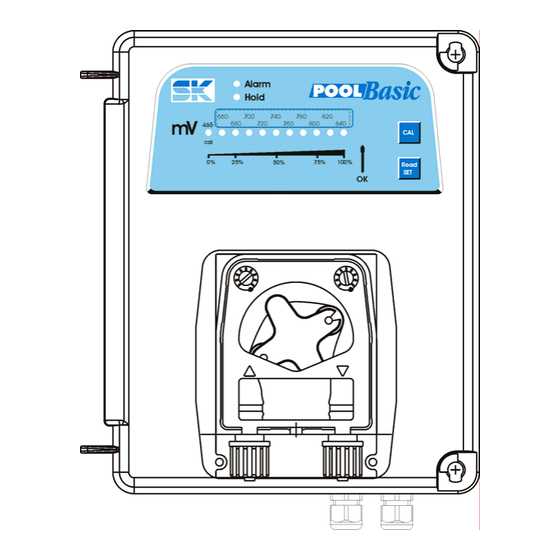

4. DESCRIPTION DES DIFFERENTES PARTIES Fig.2 IDENTIFICATION du régulateur pool basic Redox 1. Presse étoupe pour signal asservi à la filtration 2. Interrupteur général 3. Presse étoupe pour l’alimentation générale 4. Embase BNC pour raccordement sonde Redox 5. Touche pour le calibrage du Redox (voir chapitre 10) 6. -
Page 8: Indications De Montage
6. INDICATIONS DE MONTAGE 1. Installez le régulateur pool basic Redox sur un support rigide (une paroi verticale), dans un endroit facilement accessible pour l’opérateur. Fixez le régulateur pool basic Redox grâce aux vis et à l’étrier de fixation fournis avec le kit. - Page 9 Montage des colliers de prise en charge en 3 étapes Etape Etape Etape Fig.4 Montage du clapet d’injection et du clapet de pied Rep. fig 4 page 7 Rep. fig 4 page 7 Fig.5 Fig.6...
- Page 10 Montage de la sonde Rep. fig 4 page 7 ATTENTION...
-
Page 11: Raccordement Electrique
7. RACCORDEMENT ELECTRIQUE 8. REGULATION REDOX 8.1. DONNEES TECHNIQUES... -
Page 12: Parametres De Controle Pre-Installes
4 échelles différentes de 500mV à 1020 mV Calibration électrode automatique 8.2 PARAMETRES DE CONTROLE PRE-INSTALLES La régulation Redox du pool basic est paramétrée d’usine comme suit : − Pompe réglée au minimum du débit soit : 187,5 ml/h −... -
Page 13: Choix De L'echelle De Mesure
Choix de l’échelle de mesure Options : PT100 = Entrée sonde de température PT100 LEVEL = Entrée contact sec sonde de niveau. 9.2 CHOIX DE L’ECHELLE DE MESURE Après avoir choisi l’échelle de mesure requise, apposez l’étiquette transparente correspondante sur le polycarbonate. Rep. - Page 14 Le débit maximum du dosage est de 1.5 l/h (1500 ml/h). Le réglage du débit de la pompe Redox se fait en agissant sur les cavaliers JP2 à JP6 selon les indications du tableau ci-dessous Rep. A page 12 Volume injecté / heure Durée du dosage Arrêt 187 ml / h...
-
Page 15: Calibrage
Rep. H page 12 JP 12 Désactivé Activé 10. CALIBRAGE... -
Page 16: Alarmes
11. ALARMES 1) Les diodes Alarme et Hold clignotent : Erreur de calibrage : la solution n’est pas reconnue. Pressez le bouton CAL pour sortir du calibrage et remplacer la solution. Si le problème persiste remplacez la sonde et refaire un calibrage. -
Page 17: Maintenance
Ce voyant s’allume lorsque vous êtes en phase d’étalonnage. Il indique que la pompe ne va pas démarrer. 5) Première alarme OFA : le témoin clignote, activation après 3 cycles de dosage consécutifs sans avoir atteint le Redox souhaité, le système continue d’assurer les fonctions de mesure et de dosage. -
Page 18: Procedure D'hivernage De La Pompe
12.2 PROCEDURE D’HIVERNAGE DE LA POMPE... -
Page 19: Description Du Circuit
Lorsque le régulateur doit être hiverné, il est conseillé de pomper de l’eau propre afin de rincer le tube. Puis positionnez la porte galet à 7 H 05 en tournant ce dernier dans le sens de la flèche circulaire. Ces deux précautions faciliteront la remise en service de l’appareil. 12.3 DESCRIPTION DU CIRCUIT... -
Page 20: Liste Et Solution Des Anomalies Possibles
Entrée sonde Redox Remarque: Si on n’utilise aucun type de sonde de FLUX, connectez un câble électrique entre les deux contacts du connecteur FLOW situé sur le circuit. Le système de dosage exécutera le fonctionnement normal de mesure et dosage programmé par l’opérateur. Dans cette configuration, l’entrée FLOW est désactivée. - Page 21 ANOMALIE CAUSE ACTION 1) Vérifiez que le câble de raccordement électrode ↔ instrument n’est pas en court- L’instrument affiche circuit (entre l’âme centrale du câble et le toujours la valeur la Problème sur câble et /ou blindage extérieur) plus basse connecteur 2) Vérifiez qu’il n’y a pas d’humidité...
-
Page 22: Avertissements
AVERTISSEMENTS PRODUITS A UTILISER : • N’injectez qu’une solution a base de Chlore dilué n’excédant pas 12° chlorométrique (Solution à 3,8%) PRODUITS DECONSEILLES • Tous les chlores organiques avec ce type de pompe. (avec ou sans stabilisant) AU SUJET DE LA SONDE •...
