Delta Q QuiQ Manuel D'instructions

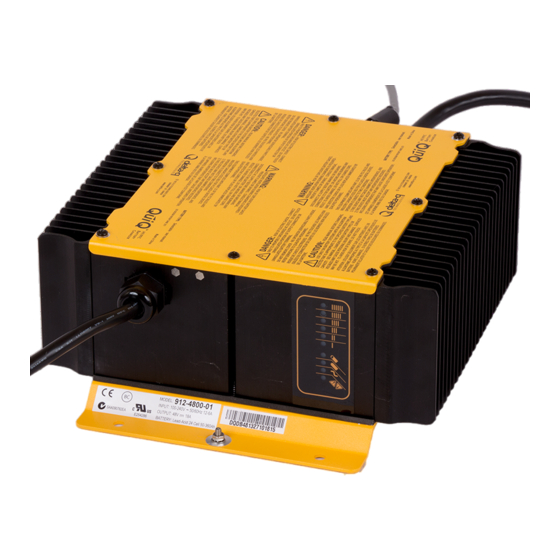

Chargeur de batterie industriel 1 kW
Manuel d'instruction du produit
Ce manuel contient des informations importantes concernant la sécurité et le fonctionnement des chargeurs standard Delta-Q QuiQ. Veuillez lire ces
informations dans leur intégralité avant d'utiliser votre chargeur QuiQ. Pour obtenir une assistance technique, veuillez visiter
contacter le fabricant de votre véhicule ou de votre machine, car leurs versions de ce chargeur peuvent nécessiter des instructions spéciales.
Avertissement
N'utiliser ce chargeur qu'en sélectionnant un algorithme approprié au type
spécifique de batterie. Tout autre usage peut engendrer des blessures personnelles
et des dommages. Les batteries au plomb peuvent générer de l'hydrogène
gazeux explosif dans le cadre de leur fonctionnement normal. S'assurer qu'aucune
étincelle, aucune flamme et aucun matériau émettant de la fumée ne se trouvent
à proximité des batteries. S'assurer d'être dans un lieu bien ventilé pendant le
chargement des batteries. Ne jamais charger une batterie gelée. Veuillez étudier
toutes les instructions du fabricant relatives à l'utilisation des batteries (p. ex. la
charge maximum, et si les bouchons des cellules doivent être enlevés pendant le
chargement).
Danger
Risque de décharge électrique. Connecter le câble d'alimentation du chargeur
à une prise ayant été correctement installée et mise à la terre conformément à
tous les codes et règlements locaux. L'utilisation d'une prise mise à la terre est
indispensable afin de réduire le risque de décharge électrique ; ne pas utiliser
d'adaptateur pour la mise à la terre ou modifier la prise. Ne pas toucher les
parties non isolées du connecteur de sortie ou les bornes de batterie non isolées.
Déconnecter l'alimentation secteur CA avant de faire ou de défaire les connexions
à la batterie. Ne pas ouvrir ni démonter le chargeur. Ne pas utiliser ce chargeur si le
câble d'alimentation CA est endommagé ou si le chargeur a reçu un choc violent,
est tombé ou est endommagé de quelque façon que ce soit. Tous les travaux de
réparation doivent être effectués par le fabricant, ou par une personne qualifiée.
Ce chargeur n'est pas conçu pour être utilisé par des personnes (y compris les
enfants) ayant des facultés physiques, sensorielles ou mentales réduites, ou un
manque d'expérience et de connaissances concernant les systèmes électriques
et le chargement des batteries, sauf si elles sont supervisées ou qu'elles ont reçu
des instructions concernant l'utilisation du chargeur de la part d'une personne
responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer
qu'ils ne jouent pas avec le chargeur.
Mode d'emploi
Le chargeur peut devenir chaud pendant le chargement. Utiliser une protection pour les mains pour manipuler le chargeur en toute sécurité pendant le
­
chargement.
Les rallonges doivent être des câbles à trois fils de 30 m (100 pi) de long maximum à 10 AWG, ou 7,5 m (25 pi) de long à 16 AWG, selon les directives UL.
­
Ne connecter qu'un seul chargeur QuiQ à un seul circuit 120 V CA 15 A, ou le circuit peut devenir surchargé.
­
Le chargeur effectuera un autotest après avoir été allumé. Le test sera visible car toutes les LED clignoteront dans l'ordre.
­
Panneau d'affichage du
chargeur à 10 LED
Ampèremètre
S'il est fixe : affiche
­
l'échelle de production
pendant la phase en
masse.
S'il clignote : la
­
production a été réduite
à cause de la haute
température du chargeur
interne. Affiche les
profils de charge de 1 à
6 pendant 11 secondes
si aucune batterie n'est
connectée.
© 2014 Delta-Q Technologies Corp. Tous droits réservés.
(PN : 710-0098 Rév. 4 Date : 27/11/2014)
Témoin de charge en masse
S'il est fixe : phase de charge en masse terminée (80 % de charge) ; en phase
­
d'absorption.
S'il clignote : affiche le numéro du profil de charge si aucune batterie n'est connectée.
­
Témoin de fin de chargement
S'il est fixe : chargement terminé et le mode entretien est actif.
­
S'il clignote : phase d'absorption terminée, est en phase de finition.
­
Témoin CA
S'il est fixe : l'alimentation CA est présente.
­
S'il clignote : basse tension CA. Vérifier la source électrique et la longueur du câble.
­
Témoin de défaut (lumière
Erreur du chargeur. Se référer aux informations concernant le dépannage
­
mentionnées ci-dessous.
delta-q.com/support
(lumière verte)
rouge)
ou
1
