1. Installation :
Avertissement : avant d'utiliser le climatiseur portatif, gardez-le en position verticale pendant
au moins 24 heures.
Avertissement : Cette unité nécessite deux personnes pour le levage.
Le climatiseur peut facilement être déplacé dans une pièce. Durant le déplacement du climatiseur,
assurez-vous qu'il se trouve en position verticale et qu'il soit déposé sur une surface plane.
N'installez pas ou n'utilisez pas le climatiseur dans la salle de bain ou dans un autre environnement
humide.

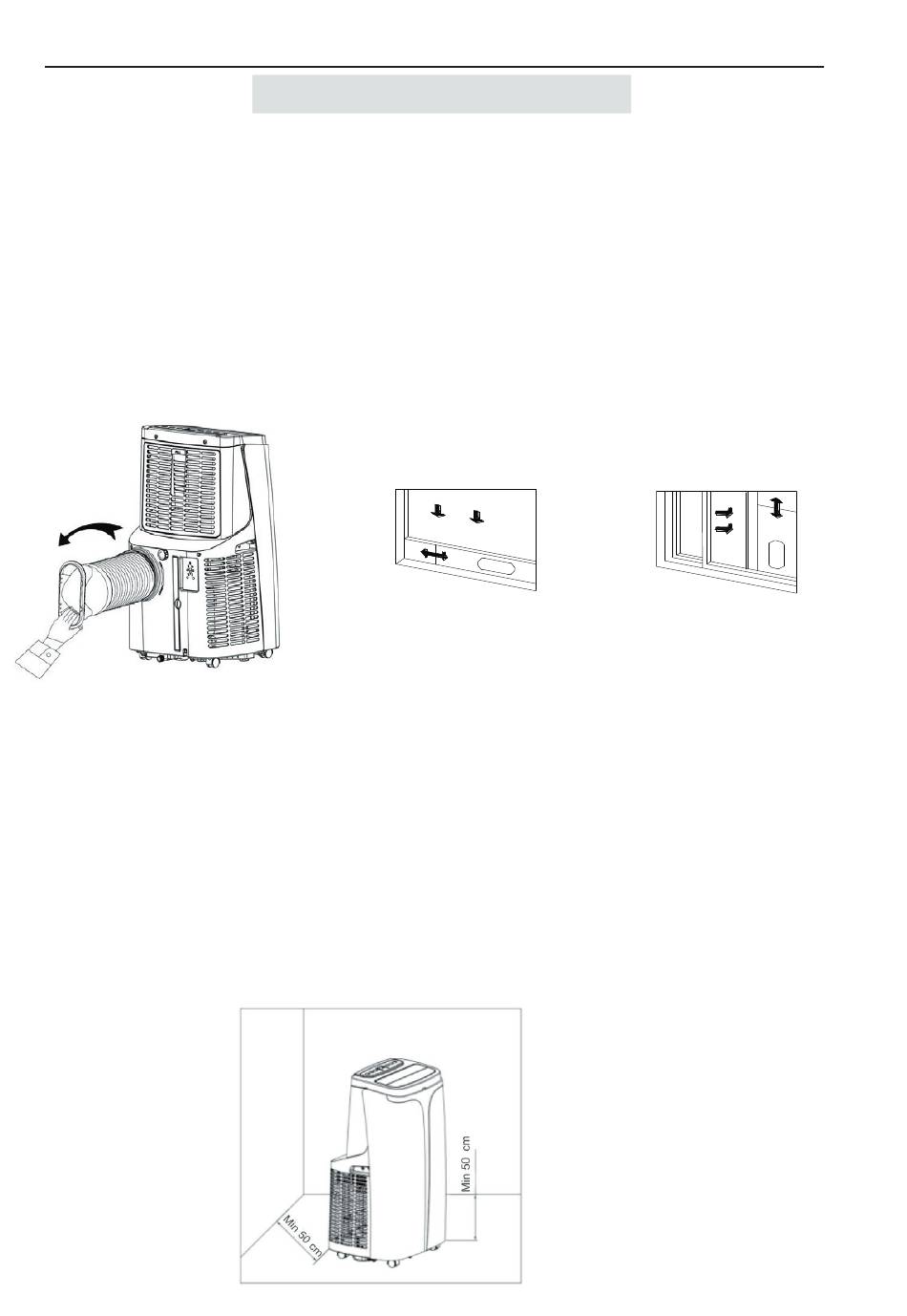

1.1 Installez l' e nsemble de caloduc (tel que montré à la figure 1) : Vissez l' e nsemble de caloduc
(extrémité du raccord d' é chappement) dans l' o rifice d' é chappement sur le panneau arrière
(antihoraire).
1.2 Installez l' e nsemble de plaque d' é tanchéité de fenêtre.
1) Ouvrez la fenêtre de moitié et installez l' e nsemble de plaque d' é tanchéité de fenêtre sur
la fenêtre (tel que montré aux figures 2 et 3); l' e nsemble peut être installé en position
horizontale et verticale.
2) Tirez sur les différents composants de l' e nsemble de plaque d' é tanchéité de fenêtre et
ajustez leur distance d' o uverture pour que les deux extrémités de l' e nsemble entrent en
contact avec le cadre de la fenêtre et fixez les différents composants de l' e nsemble.
1.3 Installez le corps du climatiseur.
1) Déplacez le climatiseur avec le caloduc installé et les raccords devant la fenêtre et assurez-
vous que la distance entre le climatiseur et les murs ou les autres objets mesure au moins
50 cm (tel que montré à la figure 4).
Page : 7/17
III. Installation et ajustement
Figure 1
Figure 2
Figure 4
Figure 3
