KT 50HR
Thermostat pour chauffage de plancher
0769022 Termóstato para aquecimento de piso
Manual de Instruções
Antes da instalação
ADVERTÊNCIA
Desligue (0769022) todas as fontes e dispositivos electrónicos que
serão conectados antes da instalação e manutenção.
AVISO
O instalador deve ser um profissional qualificado.
Local da instalação
O termóstato deve ser instalado em uma parede interna a 1.5m acima
do piso, em uma posição onde possa ser facilmente afetado pelas
mudanças de temperatura geral de um local com circulação de ar
livre.
Evite a exposição direta ao sol, gotejamento e respingos.
Não coloque a unidade em um local onde a circulação de ar seja
escassa ou onde houver grandes alterações de temperatura (ex.:
próximo a portas).
Não coloque o termóstato próximo a fontes de geração de calor (ex.:
aquecedores, ventiladores de ar quente, TV ou lâmpadas).
Instalação do sensor
- Use os tubos corrugados(>16mm), coloque o cabo do sensor
dentro do tubo. Os raios de curva do tubo não devem ser
inferiores a 5cm.
- Plugue uma extremidade do tubo corrugado através da cortiça
impermeável para prevenir a penetração da argamassa de cimento
ou água. Coloque o tubo corrugado com sensor entre as bobinas
mais próximas do cabo de aquecimento. O ideal é colocar a
extremidade do tubo corrugado com sensor na parte interior e
próximo a camada do piso.
- Coloque a segunda extremidade do tubo corrugado próximo a
caixa de conexão.
Ligação dos Fios do Terminal
Há 6 terminais de fiação eléctrica na parte traseira do termóstato, as quais
estão listadas abaixo.
A ampla gama recomendada é AWG 12~14.
Símbolos
Descrição
L
Entrada 230Vac (Fase)
N
Entrada 230Vac (Neutro)
N
Saída 230Vac (Neutro)
OUT
Saída 230Vac (Fase)
SENSOR
Cabo do Sensor
SENSOR
Cabo do Sensor

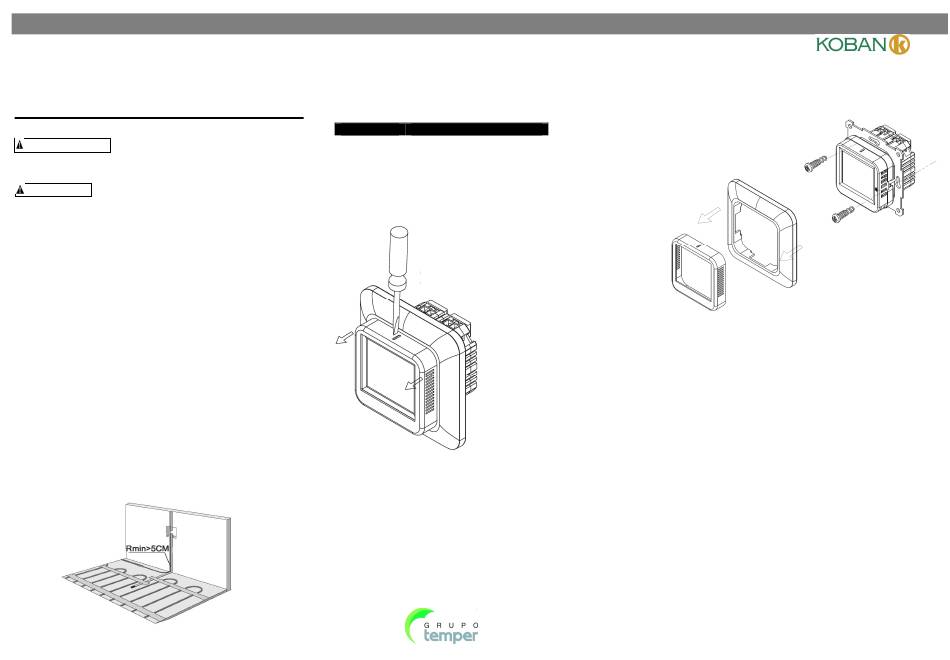

Montagem
Insira a chave de fenda plana na abertura
para pressionar a aba da moldura interior, e
retire a estrutura.
www.grupotemper.com
