Max.

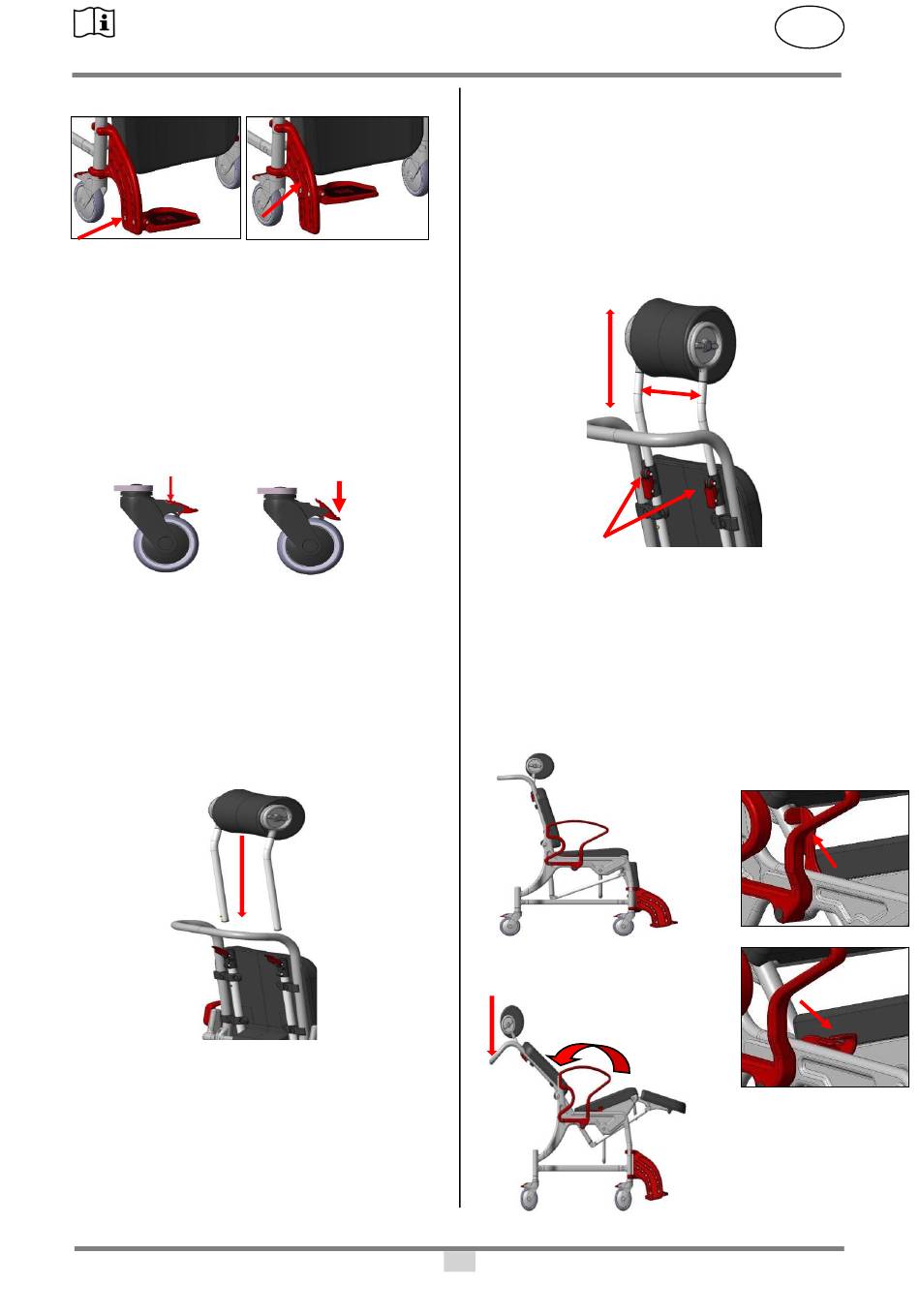

• Le repose-pied est réglable en hauteur sur 4 ni-
veaux. Dévisser les vis latérales au niveau du re-
pose-pied à l'aide d'une clé Allen (de 5). Sélection-
ner le niveau adéquat (1-4) et revisser le repose-
pied. Veiller à bien serrer les vis !

9.3. Utiliser le frein de blocage

• Appuyer vers le bas avec le pied sur le frein de
blocage. La roue est maintenant bloquée et posi-
tionnée. Débloquer la roue en relevant le levier de
commande avec le pied
9.4. Régler l'appui-tête
• Relever le levier (A) et insérer les tubes de l'appui-
tête dans les ouvertures.
• Enfoncer les tubes jusqu'à ce que le bouton-pres-
sion (C) s'emboîte dans le trou (B)
• Appuyer ensuite entièrement sur le bouton-pres-
sion (C), enfoncer les tubes jusqu'à la butée finale
et abaisser complètement le levier (A).
C
A
D
9.5. Réglage de la hauteur et profon-
deur
• Pour régler la hauteur de l'appui-tête, relever les
deux leviers (A) et positionner l'appui-tête à la hau-
teur correspondante.
BA-Nr.: 03.07.135/2021-07-A01
REBOTEC /
Min.
B
- 7 -
• L'appui-tête peut être réglé en continu (env.
120 mm) jusqu'à ce que le bouton-pression (B)
s'emboîte dans le trou (position finale).
• Après le réglage, abaisser de nouveau complète-
ment les deux leviers (A). En retirant les clips (C),
l'appui-tête peut être enlevé pour être nettoyé ou
remplacé.
A
9.6 Régler l'inclinaison
• Le dossier peut être incliné en continu vers l'arrière
à env. 37°, ce qui décale l'assise de 12°.
• Relever le levier de blocage (A) verticalement et
abaisser le dossier (B) dans la position souhaitée.
• Abaisser de nouveau complètement le levier de
blocage (C).
Position assise
Réglage de l'inclinaison
B
FR
C
D
En haut
A
En
C
