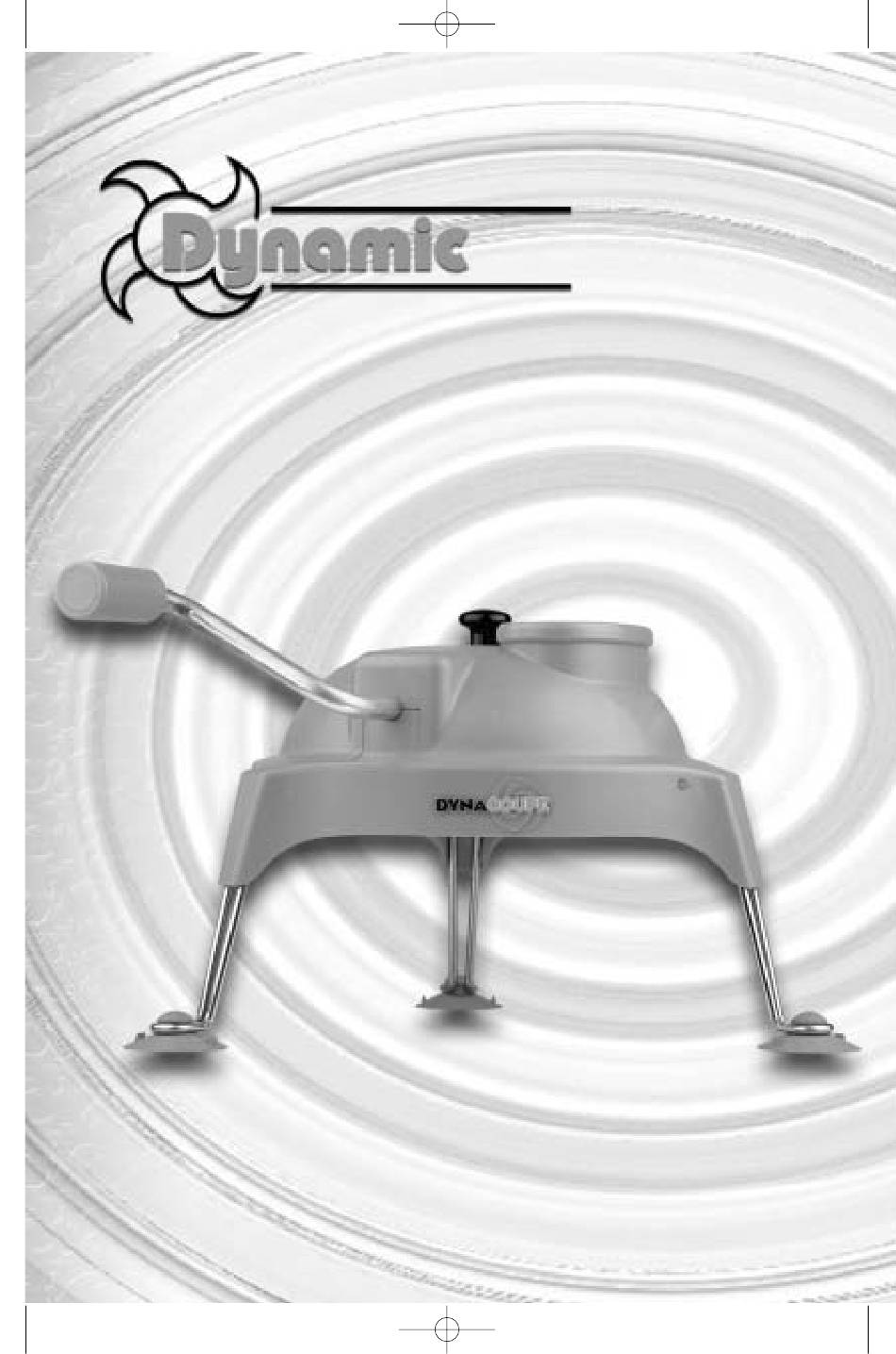

NOTICE DYNACOUPE_International 4/08/03 10:11 Page 1
• Français ................... 2
• U.S.A. Canada.......... 9
• Deutsch .................. 16
• Italiano ................... 23
• Español .................. 30
DYNACOUPE
REFNU DYNACOUPE 02 du 01/01/02
1

Publicité

loading

Sommaire des Matières pour Dynamic DYNACOUPE

  • Page 1 NOTICE DYNACOUPE_International 4/08/03 10:11 Page 1 • Français ....2 • U.S.A. Canada..9 • Deutsch ....16 • Italiano ....23 • Español ....30 DYNACOUPE REFNU DYNACOUPE 02 du 01/01/02...
  • Page 2 Poids : 2,1 Kg (avec disque prêt à l’emploi) • Encombrement : 355 x 430 x 200 (plié) 400 x 450 x 260 (déplié) Disque à émincer N°2 Avec réf. Dynacoupe 2D Disque à râper N°2 Avec réf. Dynacoupe 2D...
  • Page 3 NOTICE DYNACOUPE_International 4/08/03 10:11 Page 3 ② LES OUTILS Disque à émincer Référence : Épaisseur des tranches : N°0 : Code 3600 (en option) 1,5 mm N°1 : Code 3601 (en option) 2 mm N°2 : Code 3602 3 mm N°3 : Code 3603 (en option) 5 mm Disque à...
  • Page 4 NOTICE DYNACOUPE_International 4/08/03 10:11 Page 4 ③ UTILISATION • Prendre l’appareil, déplier ses trois pieds. Ils possèdent deux systèmes de fixation pour s’adapter au mieux à votre plan de travail Le premier système se compose de trois cales pieds (patins d’ancrage) devant être installés à...
  • Page 5 NOTICE DYNACOUPE_International 4/08/03 10:11 Page 5 ④ VUE ECLATEE - NOMENCLATURE 3612 3590 3611 3508 3512 3613 Bouton à visser 3590 3609 Disque à émincer N° 1 (en option) 3601 Disque à émincer N° 2 3602 Disque à émincer N° 3 (en option) 3603 Disque à...
  • Page 6 NOTICE DYNACOUPE_International 4/08/03 10:11 Page 6 Ensemble manivelle 3609 Axe creux 3614 Bague autolubrifiante (unité) 3523 Circlips 3524 3527 Goupille (unité) 3525 Manivelle + goupille 3526 Pignon conique + goupille 3527 3525 3523 3614 3524 3525 3523 3526 Ensemble galet support de disque 3608 3615 Axe galet 3615...
  • Page 7 NOTICE DYNACOUPE_International 4/08/03 10:11 Page 7 ⑤ SECURITE ATTENTION, RISQUE DE COUPURE Ne pas introduire la main dans la goulotte ⑥ NETTOYAGE Après utilisation de l’appareil, sortir le disque de coupe en levant le bouton noir. Laver l’appareil sous le robinet à l’eau claire. Une fois nettoyé...
  • Page 8 à : S.A. DYNAMIC - Z.i. du Puy Nardon - B.P. 57 85290 MORTAGNE-sur-SÉVRE Cedex Tél. 02 51 63 02 72 - Fax : 02 51 63 02 73 E-mail: dynamic-france@wanadoo.fr...
