- Page 1 ’ anuel de l utilisateur www.star-way.com version 18122019 SC1...
-
Page 2: Table Des Matières
able des matières Spécifications Techniques ............3 Dimensions ................4 Réglementation ................. 5 Garantie applicable en France ............5 Photométrie ................7 AirDMX - utilisation avec l’application ..........9 Commandes du projecteur ............11 Télécommande Infrarouge ............12 Mode DMX ................13 Montage sur «Rail 3 phases»............. -
Page 3: Spécifications Techniques

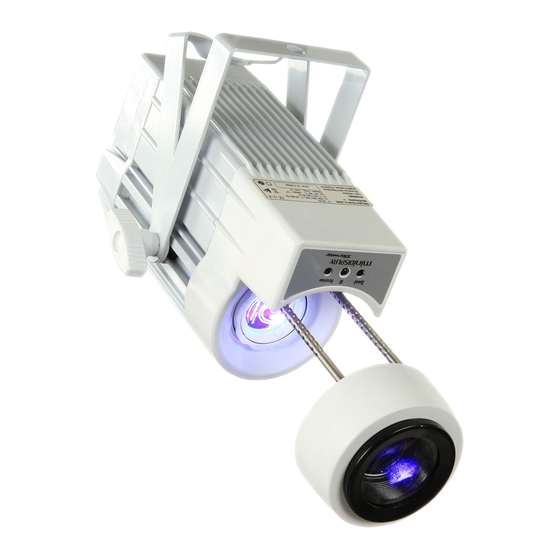

Spécifications techniques : • Source LED blanche de 30W • Angle d’ouverture 17° • Focus manuel • Taille du Gobo diamètre extérieur 38mm, diamètre de l’image 28mm. • Gobo verre ou métal. • DMX 512 sans fil via AirBox • Application smartphone IOS ,Android via wifi •... -
Page 4: Dimensions
Dimensions 306.6 mm (entièrement déployé) 201.8 mm 134.7 mm 80.2 mm Page 4... -
Page 5: Réglementation
Réglementation Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE Recyclage Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce produit via les filières de recyclage appro- priées. - Page 6 IMPORTANT : Cet appareil doit être utilisé en intérieur avec une température ambiante inférieure à 40°. Fixer le projecteur d’une façon stable. Ne pas faire cheminer le câble d’alimentation avec les autres câbles. Manipuler le câble d’alimentation avec les précautions d’usage. Ne pas insérer d’objets dans les aérations.
-
Page 7: Photométrie
Photométrie Page 7... - Page 8 Page 8...
- Page 9 AirDMX: Le système AirDMX inclue une « AirBox » et un récepteur « AirDMX RECV » sur chaque projecteur .Vous pouvez connecter sur la AirBox un signal DMX ou la contrôler à l’aide d’un smartphone Android ou iOS. Sur chaque projecteur et « AirBox »il y a 7 ID (groupe). Pour affecter un ID au projecteur, appuyer sur la touche de L’...
- Page 10 Ouvrir l’application AirDMX APP Sélectionner Gobo Projector - Réglage de l’intensité lumineuse - Réglage de l’effet strobe - Réglage du sens de rotation du gobo - Réglage de la vitesse de rotation du gobo Page 10...
-
Page 11: Commandes Du Projecteur
Commandes du projecteur : 1 - <Direction> : Choix du sens de rotation du gobo Appuyer sur le bouton pour changer le sens de rotation ou le mettre en mode statique 2 - <IR> : Récepteur infrarouge 3 - <Speed> : Réglage de la vitesse de rotation du gobo Appuyer sur le bouton pour modifier la vitesse de rotation du gobo Page 11... -
Page 12: Télécommande Infrarouge
Télécommande infrarouge : Attention : Veiller à pointer la télécommande IR en direction du récepteur. BLACK OUT : Permet de couper le flux lumineux. LED : Permet d’ajuster l’intensité du projecteur. Appuyer sur le bouton LED puis utiliser les boutons + Et - pour ajuster le niveau. DMX : •... -
Page 13: Mode Dmx
Mode DMX : Lorsqu’il est utilisé avec l’AirBox, le projecteur répond sur 4 canaux distincts comme indiqué dans le tableau ci-dessous. Veiller à affecter l’adresse DMX à l’aide de la télécommande comme décris en page précédente. 000-255 Dimmer 000-255 Strobe 4 Canaux 000-255 Sens de rotation... -
Page 14: Montage Sur Rail 3 Phases
Montage sur rail 3 phases MiniDisplay est livré avec une lyre supplémentaire permettant de le fixer sur un rail 3 phases standard. LOCK Mollette de Sélection Page 14... - Page 15 Montage du projecteur sur le rail Insérer l’adaptateur dans le rail. En veillant à positionner la mollette de sélection sur la position OFF. Une fois l’adaptateur inséré basculez le LOCK en position verrouillé. Page 15...
- Page 16 Une fois l’adaptateur en position verrouillé, sélectionner le circuit de commande à l’aide de la molette de sélection. Page 16...
- Page 17 Démontage du projecteur du rail OFF. Positionner la molette de sélection sur la position Une fois La molette de sélection placée sur OFF, basculer le LOCK en position déverrouillée. Page 17...
- Page 18 Une fois l’adaptateur en position déverrouillé, Basculer l’adaptateur vers le bas comme indiqué sur les schémas ci -dessous. Page 18...
- Page 19 NOTES Dans le but d’améliorer les produits, des modifications techniques peuvent être effectuées sans informations préalable. C’est la raison pour laquelle les caractéristiques techniques et l’aspect physique des produits peuvent évoluer. Pour bénéficier des dernières mises à jour de nos produits veuillez-vous connecter sur : www.star-way.com.
- Page 20 STARWAY Parc Médicis 30 avenue des Pépinières 94260 Fresnes France Tél. : +33 (0)820 230 007 Fax : +33 (0)1 46 15 47 16...
