Extech MD10 Manuel D'utilisation

Détecteur magnétique
Modèle MD10
Présentation
Merci d'avoir choisi le détecteur de champs magnétiques, modèle MD10 de Extech Instruments. Le M
D10 peut tester les vannes électromagnétiques installées dans les dispositifs de commande pneumati
que/hydraulique, les relais avec bobines, les vannes électromagnétiques à commande électrique instal
lées dans les véhicules/machines/brûleurs à mazout et les bobines de haut-parleurs. Le MD10 réagit a
ux champs magnétiques AC/DC et aux aimants permanents.
Informations relatives à la sécurité
!
Attention ! Reportez-vous aux explications fournies dans le présent manuel.
Double isolation ou isolation renforcée
Conformité CE
• Cet appareil ne doit pas être utilisé par des enfants. Il contient des éléments dangereux ainsi que de petits composants
que les enfants risquent d'avaler accidentellement.
• Ne laissez ni piles ni matériaux d'emballage traîner sans surveillance. Ils peuvent être dangereux pour les enfants.
• Retirez les piles de l'appareil lorsque vous le rangez pendant une période prolongée.
• Les piles épuisées ou endommagées peuvent provoquer une cautérisation au contact de la peau. Utilisez des gants
appropriés dans ces cas.
• Assurez-vous que les piles ne soient pas court-circuitées. Ne les incinérez pas.
Instructions d'utilisation
ATTENTION : Lisez, assimilez et respectez les règles de sécurité et les instructions d'utilisation
contenues dans le présent manuel avant toute utilisation de ce produit.
AVERTISSEMENT : Risques d'électrocution. Avant utilisation, testez toujours le détecteur sur un
circuit sous tension afin de vérifier son bon fonctionnement
AVERTISSEMENT : Risques d'électrocution. Gardez les mains et les doigts sur le boîtier de la sonde
et à l'écart de l'embout de la sonde

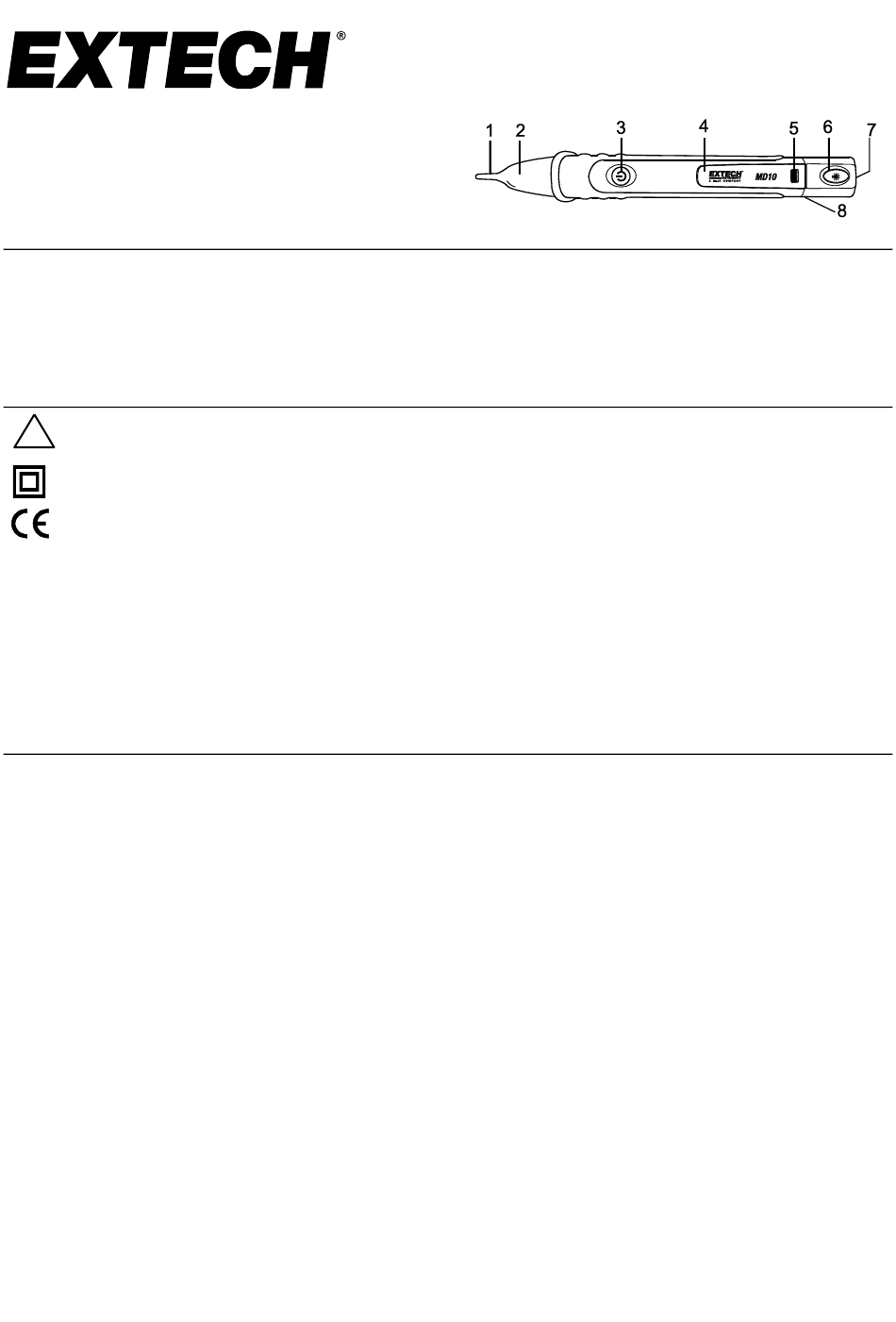

1. Appuyez sur le commutateur de test (3) et maintenez-le enfoncé, puis approchez lentement l
'embout de la sonde (1) de la zone de test.
2. En cas de détection d'un champ magnétique par le MD10, le voyant bleu de la sonde (2) s'allume.
Lorsque le voyant reste allumé, cela indique un champ puissant ; le voyant tremblotant indique un
champ faible.
3. Appuyez sur l'interrupteur de la lampe-torche (6) et maintenez-le enfoncé pour allumer la lampe-tor
che (7). Relâchez le bouton pour éteindre la lampe-torche. Si la lampe-torche ne s'allume pas,
veuillez vérifier l'état des piles. Le compartiment à piles se trouve au dos du MD10 (8).
REMARQUE : La sensibilité du détecteur est très élevée. L'électricité statique, les champs magnétiqu
es parasites ou d'autres sources d'énergie sont susceptibles de faire bouger le capteur aléatoirement.
Il s'agit d'un phénomène normal. Les champs puissants donnent une indication fixe.
REMARQUE : Pour effectuer un test, il n'est pas nécessaire de dévisser l'objet testé de son support
sur l'équipement ; une bobine magnétique peut même être testée à travers son revêtement de
protection.
