START-S7LT
2.6

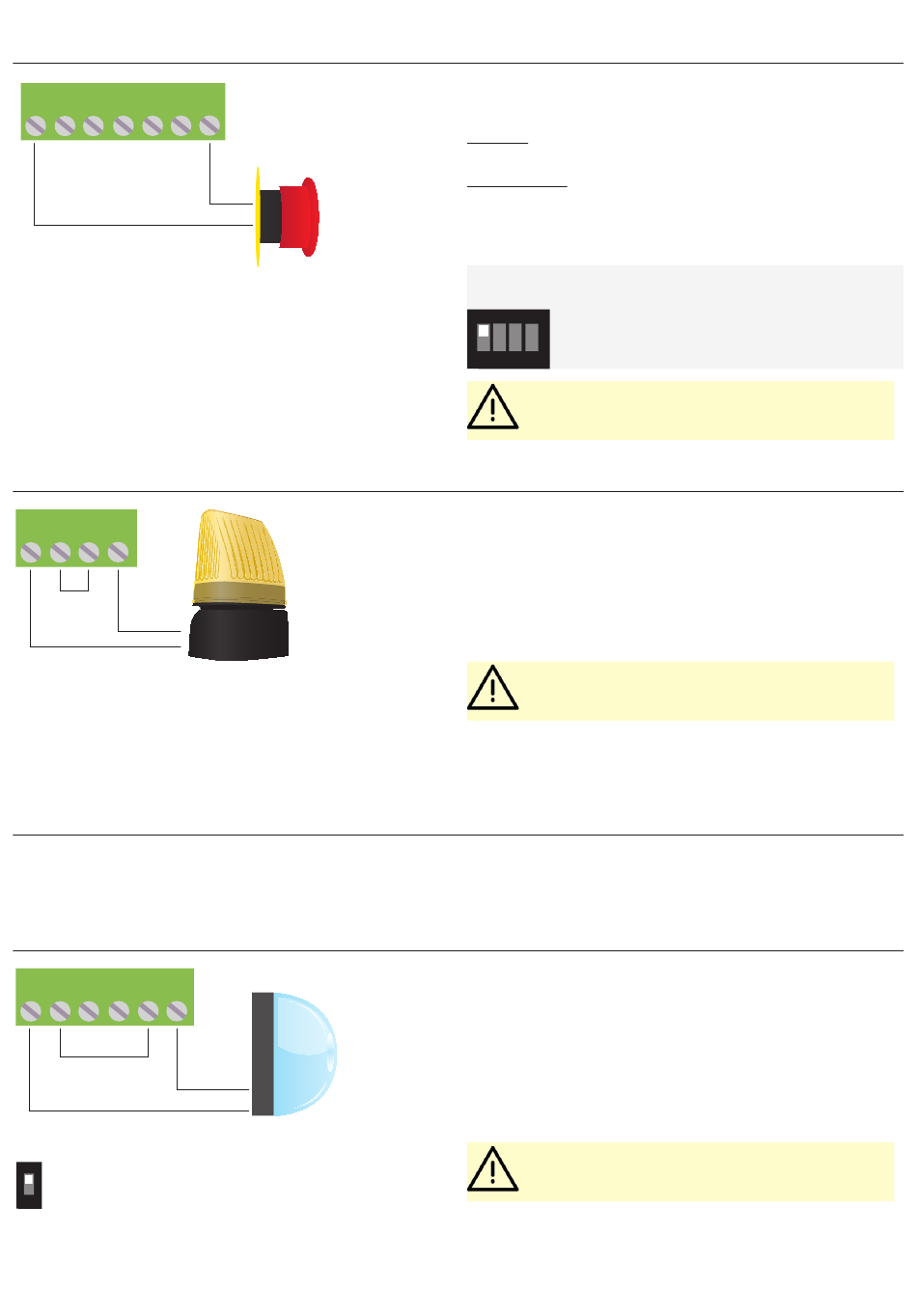

COMMANDE STOP
11 12 13 14 15 16 17
2.7
LAMPE
5 6 7 8
8
2.8
FONCTION VOYANT FIXE OU CLIGNOTANT
Pour régler le mode de fonctionnement du contact sec pour feu clignotant (bornes 7-8), appuyer le touche P1 la ma-
noeuvre de fermeture pour l'activation ou désactivation du clignote à la sortie de la lampe.
2.9
LUMIERE DE COURTOISE
5 6 7 8 9 10
DIP 8A
ON
8
6
Ici le branchement de commande STOP
(F)
Touche: arrêt et interdit momentaneament chaque
commande.
Interrupteur: il faut mantenir le portail bloqué jusqu'à le
rétablissement.
Entrée STOP
Si l'entrée STOP n'est pas utilisé il faut
poner en ON le DIP B 1
1
2 3
4
Le branchement prevoit l'utilisation de n'import
quel touche ou contact N.C. (normalement ferme).
Plusieurs dispositifs sont branchés en serie
(G)
Ici le branchement de la lampe à 230Vac.
C'est possible activer ou désactiver le clignote de-
lampe sur la sortie de la lampe suivre ce qui est rap-
porté dans le Par. 2.8
Il est possible d'activer le préclignotement, 2 s avant
ouverture et 2 s avant fermeture simplement en
montant le DIP à 6 ON.
(H)
Il faut programmer DIP A 8 en ON pour le voyant que re-
ste allumée au debut de l'ouverture jusqu'à 2 minutes
après le fermeture.
Le deuxiem canal du tx active ou désactiver le
voyant.
Si on branche un voyant
n'est pas possible brancher
une serrure electrique:.
