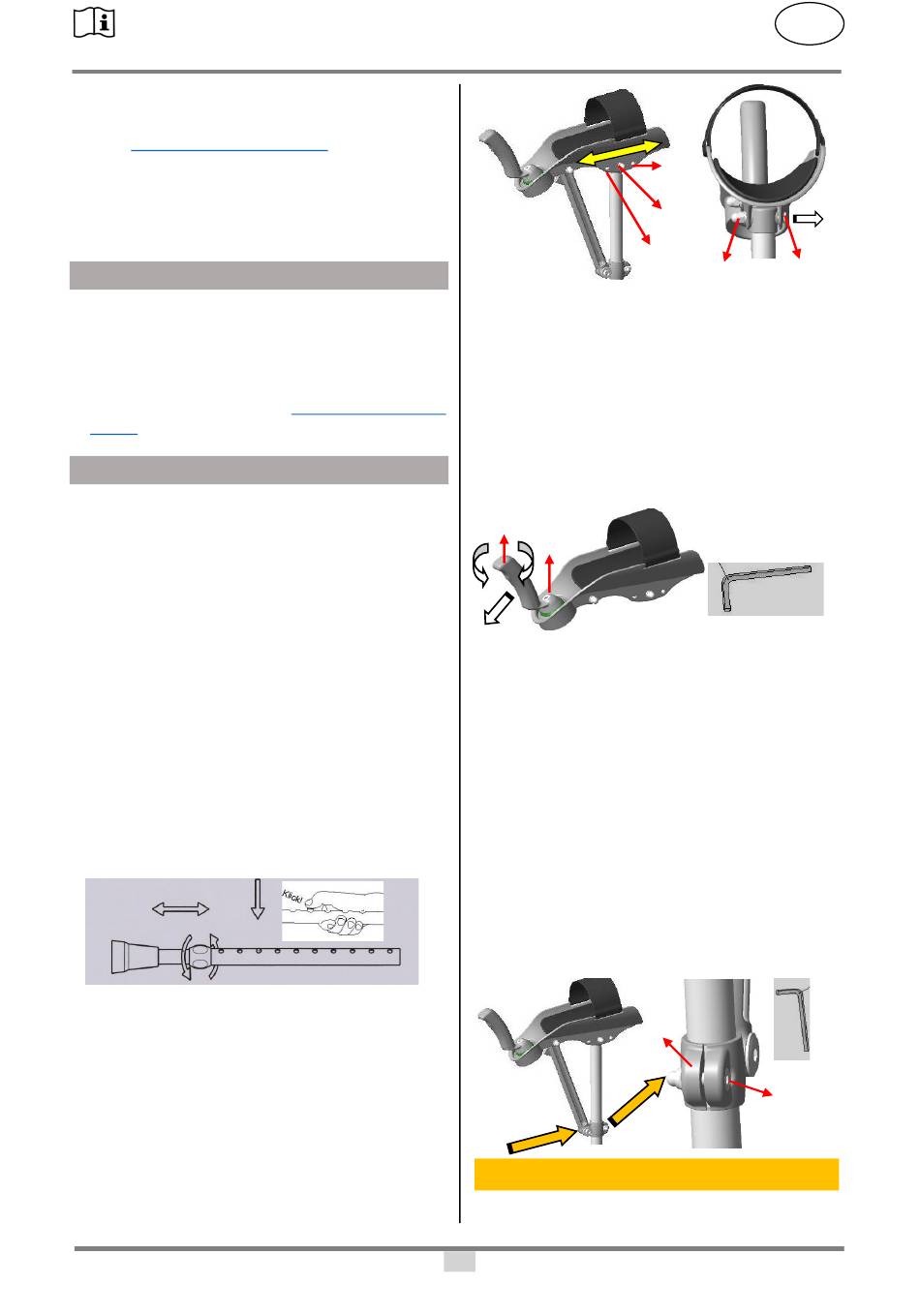

Ces documents sont disponibles en télécharge-
ment au lien suivant :
▪
www.rebotec.de/downloads
• Si l'article est utilisé comme prévu, sa durée de vie
est de 2 ans. La durée de vie effective peut toute-
fois varier en fonction de la fréquence d'utilisation
ainsi que de l'état général.
8. Contenu de la livraison
• 1 YANO
• 1 mode d'emploi (03.01.119)
• La notice de retraitement et le présent mode d'em-
ploi sont disponibles à la commande ou en consul-
tation et téléchargement sur
nloads.
9. Montage
• L'absence de défauts sur l'article et l'intégralité du
contenu de la livraison ont été vérifiées en usine.
Après réception, vérifier la présence d'éventuels
dommages causés sur l'article lors du transport
ainsi que l'intégralité du contenu de la livraison.
• L'article est livré à l'état entièrement monté.
9.1.
Réglage de la hauteur
• Le réglage de la hauteur permet d'adapter la bé-
quille à la taille du patient.
• Desserrer le vissage (A) en le tournant vers la
gauche. Presser le bouton-pression (B) dans l'alé-
sage. Pousser le tube en aluminium (C) en posi-
tion souhaitée. Faire s'enclencher le bouton-pres-
sion (B) dans l'alésage.
• Serrer le vissage (A) en le tournant vers la droite.
Le serrage ferme réduit le bruit d'utilisation.
C
A
Réglage de l'accoudoir / la lon-
9.2.
gueur de l'avant-bras
• Il existe trois possibilités de réglage de la longueur
d'avant-bras (A= normal / B= court / C= long)
• Desserrer l'écrou borgne à (1) l'aide d'une clé
plate SW10, le dévisser et retirer complètement la
vis (2). Choisir le réglage, insérer la vis et revisser
l'écrou borgne fermement.
BA-Nr.:03.01.119/2021-11-A01
REBOTEC /
www.rebotec.de/dow-
B
9.3.
Poignée de réglage
• La position de la poignée peut être réglée de ma-
nière variable.
• Tenir fermement la poignée (A) avec une main.
Desserrer légèrement la vis (1) à l'aide de la clé à
six pans creux / SW5 (2) avec l'autre main
• Pousser la poignée vers l'avant, tourner en posi-
tion souhaitée (à gauche / à droite), centrer et res-
serrer.
A
1
Réglage de l'accoudoir / la posi-
9.4.
tion angulaire
• La position de l'avant-bras peut être ajustée grâce
à l'inclinaison variable de l'appui antébrachial.
• Desserrer légèrement la vis (1) de la douille de ser-
rage (2) de la fourche de support à l'aide de la clé
à six pans creux/SW4 (3). Appuyer sur l'appui an-
tébrachial avec la main (A) pour le mettre en posi-
tion souhaitée. (inclinaison au maximum réglable
jusqu'en butée (B))
• Resserrer fermement la vis (1).
Remarque !
• Le réglage est également possible en cas de lon-
gueurs de l'avant-bras différentes (voir point 2).
Ne pas desserrer ce vissage !
- 6 -
FR
C
A
B
2
1
2
3
2
1
